擋板門-百葉窗調節擋板門

擋板式調節門  一．產品概述

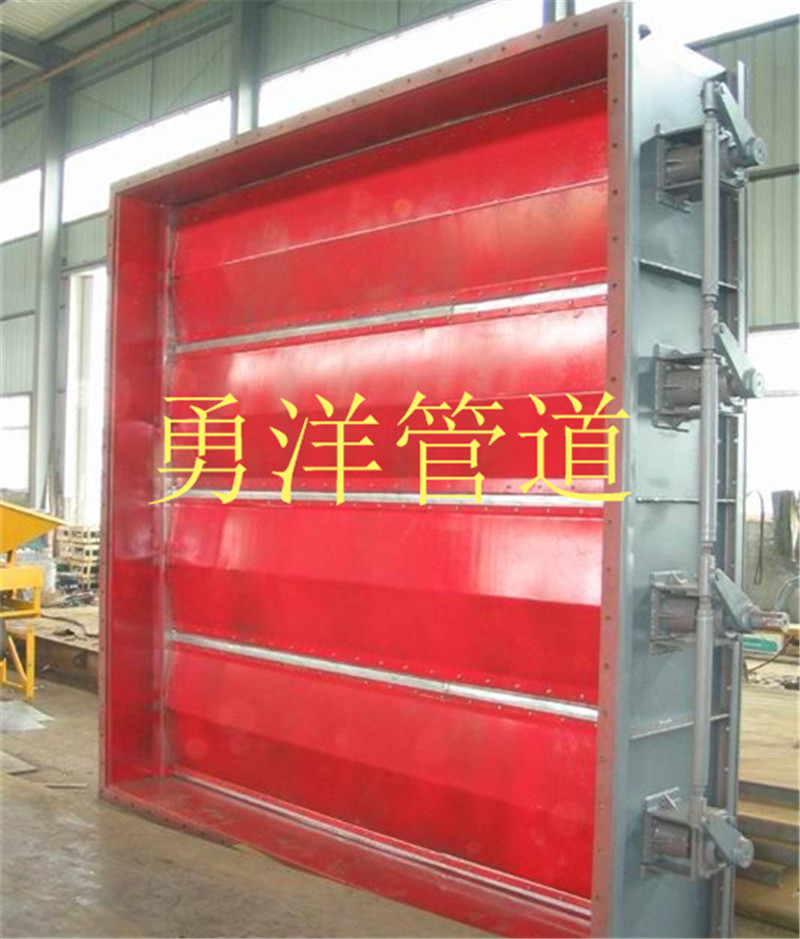

百葉窗式調節擋板門（簡稱擋板門）是火力發電廠鍋爐機組煙、風道系統中的重要設備之一，它用于煙、風道系統中調節介質流量。在擋板轉動90°行程內的不同開啟位置時通過不同的介質流量以達到調節流量的目的。在鍋爐煙、風系統中作調節一、二次風比例及磨煤機熱風溫度。一般布置在磨煤機入口前冷熱一次風道中，也可用于帶微量灰粒的煙道中調節煙氣流量，如再循環煙氣管路等。
    百葉窗式調節擋板門適用于冷、熱風道或煙道，當擋板在90℃行程內開度變化時，通過管路中的介質流量和壓頭也相應呈線性改變，風門的線性調節特性優良，運行穩定可靠。
該產品工作可靠、啟閉靈活、密封嚴密，是火電廠鍋爐系統中的重要輔機配套設備。
我公司生產的百葉窗式調節擋板門是在引進國外技術的基礎上，采用優化結構設計，使設備在高溫狀態下工作可靠、啟閉靈活、關斷嚴密，且強度高，剛性好，堅固耐用。我公司是火電廠鍋爐輔機配套的專業生產商，目前已廣泛應用于全國各大火力發電廠。
二．結構簡介
1． 百葉窗式調節擋板門調節性能優良。通過對外部驅動連桿機構的特殊設計,使擋板葉片啟閉呈八字型對開調節方式,調節擋板的調節性能呈線性調節狀況。
2． 百葉窗式調節擋板門采用鋼板沖壓焊接結構，結構具有足夠的強度和剛度以抵御變形。擋板葉片沖壓剪切或折彎成形，門外部框架采用型鋼制作。擋板葉片全長范圍內采用鋼管軸結構設計，剛性好，強度高。特別適用在熱態環境中，較高溫度運行時不產生變形或卡澀。
3． 百葉窗式調節擋板門在保證工作條件下轉動靈活，無卡澀現象。采用座架式耐高溫帶座調心軸承結構，使擋板驅動力矩更小，轉動更靈活輕巧。擋板葉片設計有熱膨脹補償間隙，熱態運行下安全可靠。
4． 百葉窗式調節擋板門的擋板設計成流線形結構，可充分降低對氣流的阻力。其中葉片設計采用機翼型結構，使氣流分配合理順暢。
5． 百葉窗式調節擋板門密封性能好，無外泄漏。其中前后軸封處設計有的密封填料箱，采用柔性石墨密封件，保證介質無外泄漏現象。
6． 百葉窗式調節擋板門安裝連接可靠。門與管道的連接方式：法蘭、螺栓連接；法蘭焊連接或管道直接對接焊接三種連接方式
7． 百葉窗式調節擋板門控制方便可靠。輸入、輸出模擬量信號，以根據系統運行機制要求對葉片開度實現調節并實時反映葉片開度狀態。
8． 百葉窗式調節擋板門可以遠距離操作或程序控制，方便DCS控制自動化。配套電動（氣動）執行機構留有DCS遠控接點和4-20mA模擬量輸入輸出。
9． 百葉窗式調節擋板門的電（氣）動執行機構采用機電一體化控制。其中電動執行器內部自帶二次控制回轉，氣動執行器一體化模塊控制；并具有力矩保護和限位開關，可就地或遠方控制操作，還具有手、電（氣）動切換功能以備安裝調試、檢修時使用。安裝調試后出廠。  出廠前已對電動裝置的限位開關進行調整設置到位，用戶只需通入電源（或氣源）并與接線端子連接即能使擋板門正常工作。
三．技術參數
1． 型號表示方法：
2． 百葉窗式電動調節擋板門   DTM(型號)-W(寬度)×H(高度)
3． 百葉窗式氣動調節擋板門   QTM(型號)-W(寬度)×H(高度)
4． 安裝位置：水平風道、垂直風道、傾斜風道。
5． 流通介質：冷、熱空氣、煙氣或含粉乏氣 。
6． 設計承壓能力 ：0.35MPa
7． 設計耐溫：≤400℃
8． 電源和氣源：
百葉窗式電動調節擋板門：電源 交流三相三線~380V/50Hz或用戶確定
百葉窗式氣動調節擋板門：電源  交流~220V/50Hz（電磁閥）
                        氣源  壓縮空氣0.4MPa-0.8MPa

四．供貨范圍
     供貨范圍包括風門本體、電（氣）動執行機構和其它附件。
五. 訂貨須知
  1. 提供管道截面尺寸及管道的安裝位置（水平管道或立式管道）。
  2. 啟閉時間：≤60s（可由用戶選定）。
  3. 流通介質、工作壓力極值、工作溫度極值。
  4. 連接方式：法蘭螺栓連接或法蘭平面對焊連接。
  5. 操作要求：電動或氣動。
  6. 風門在管道中的用途及位置。
  7. 訂貨前供方提供安裝總圖給需方確認。
