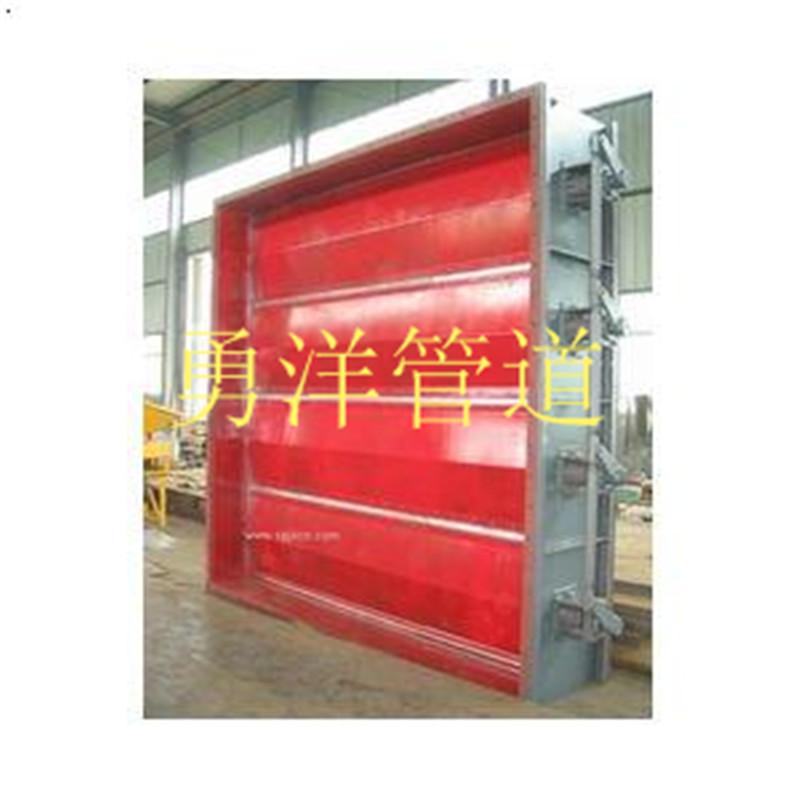

擋板式隔離門-風門-廠家直銷 隔離門-擋板式隔離門

鹽山縣勇洋管道配件廠，位于"中國管道裝備基地"----河北省鹽山縣。東臨渤海灣黃驊港，背靠京津，京滬鐵路、朔黃鐵路、京滬高速公路、石黃高速公路、205國道、307國道均途經本地，交利，地理位置優越，交通非常便利。我廠位于鹽山縣工業開發區內，占地面積30畝，，現有職工89余人，公司資金實力雄厚，固定資產達600萬元，主要生產銷售防腐.保溫管道管件，高中低壓管道管件,管道雜項為主的加工生產型企業,主要產品有各種材質高中低壓管件，管道支吊架，各種風門，管卡，擋板門，補償器，承插管件，建筑管件，鍛制管件，高壓管道及配件，包括余熱鍋爐，工業鍋爐，電站鍋爐等管道管件；石化、電力管道、管件；輸油、輸汽管道、管件；冶金行業的水冷言道及水冷爐蓋、空分制冷、鋼鐵廠、醫藥制氧設備等行業的碳鋼，合金及不銹鋼金屬管件.

                              一、產品概述

擋板式隔離門系根據 20 世紀 80 年代初引進美國 CE 公司技術加工制造。主要用于電廠中含塵濃度低，泄露要求不嚴的煙風管道上的運行隔離。它具有全開全關兩個功能，且啟閉轉動靈活，驅動力矩小，有較好的密封措施，能承受較高的工作壓力和工作溫度。擋板的啟閉角度為 90° ，啟閉時間不大于 45 秒。擋板式隔離門按矩形管道的公稱通徑規格確定，編制規格定為 300*400 ～ 11000*6600 等共 120 種。擋板式隔離門本身不帶任何驅動裝置，可按需要選取，也可由擋板制造廠配套供應。

擋板式隔離門適用于冷、熱風道或煙道，也運用于煙氣脫硫或煙氣除塵系統中，起關斷隔離作用。

該產品啟閉轉動靈活，驅動力矩小，關閉嚴密可靠，使用壽命長。 是火電廠鍋爐系統中的重要輔機配套設備。

我公司生產的擋板式隔離門是在引進國外技術的基礎上，采用優化結構設計，使設備在運行狀態下工作可靠、啟閉靈活、關斷嚴密，且強度高，剛性好，堅固耐用。我公司是火電廠鍋爐輔機配套的專業生產商，目前已廣泛應用于全國

二．結構簡介

1.  擋板式隔離門啟閉性能優良。通過對外部驅動連桿機構的優化設計,使擋板各葉片啟閉呈百葉窗流線型方式，開啟或關閉同步，實現一體化。

2.  擋板式隔離門采用鋼板沖壓焊接結構，結構具有足夠的強度和剛度以抵御變形。擋板葉片沖壓剪切或折彎成形，門外部框架采用型鋼制作，剛性好，強度高。特別適用在各種環境中，運行時不產生變形或卡澀。

3.  擋板式隔離門在保證工作條件下轉動靈活，無卡澀現象。采用帶座調心軸承結構，使擋板驅動力矩更小，轉動更靈活輕巧。擋板葉片設計有熱膨脹補償間隙，熱態運行下安全可靠。

4.  擋板式隔離門的擋板設計成流線形結構，可充分降低對氣流的阻力。其中葉片設計采用機翼型結構，使氣流分配合理順暢。

5.  擋板式隔離門的葉片由合金鋼或普通碳鋼制成，具有符合工況參數條件下的適當強度，并牢固的附著在加伸軸上。

6.  擋板式隔離門按通徑分為單模和多模，其中多模隔離門殼體中間有隔框，保證驅動力矩的最小化和運輸?shù)暮侠砘?span lang="EN-US">

7.  擋板式隔離門密封性能好，無外泄漏。其中前后軸封處設計有的密封填料箱，保證介質無外泄漏現象。

8.  擋板式隔離門安裝連接可靠。門與管道的連接方式：法蘭、螺栓連接；法蘭焊連接或管道直接插入對接焊接等連接方式

9.  擋板式隔離門控制方便可靠。輸入、輸出開關量信號（或模擬信號），以根據系統運行機制要求對葉片開度實現控制并實時反映葉片開度狀態。

10.         擋板式隔離門可以遠距離操作或程序控制，方便DCS控制自動化。配套電動（氣動）執行機構留有DCS遠控接點和開關量輸入輸出（或帶4-20mA信號反饋）。

11.         擋板式隔離門的電（氣）動執行機構采用機電一體化控制；并具有力矩保護和限位開關，可就地或遠方控制操作，還具有手、電（氣）動切換功能。安裝調試后出廠。

三．技術參數

1.  型號表示方法：

2.  電動擋板式隔離門   DGFM(型號)-W(寬度)×H(高度)

3.  氣動擋板式隔離門   QGFM(型號)-W(寬度)×H(高度)

4.  安裝位置：水平風道、垂直風道、傾斜風道。

5.  流通介質：冷、熱空氣、煙氣或含其它氣體 。

6.  設計承壓能力 ：±8000Pa

7.  設計耐溫：≤350℃

8.  泄漏度：≤1%

9.  電源和氣源：

擋板式電動隔離門：電源 交流三相三線~380V/50Hz或用戶確定

擋板式電動隔離門：電源  交流~220V/50Hz（電磁閥）

                        氣源  壓縮空氣0.4MPa-0.8MPa
供貨范圍

     供貨范圍包括風門本體、電（氣）動執行機構和其它附件。

五. 訂貨須知
  1. 提供管道截面尺寸及管道的安裝位置（水平管道或立式管道）。
  2. 啟閉時間：≤45s（可由用戶選定）。
  3. 流通介質、工作壓力極值、工作溫度極值。
  4. 連接方式：法蘭螺栓連接或法蘭平面對焊連接。
  5. 操作要求：電動或氣動，開關或調節。
  6. 風門在管道中的用途及位置。
  7. 訂貨前供方提供安裝總圖給需方確認
