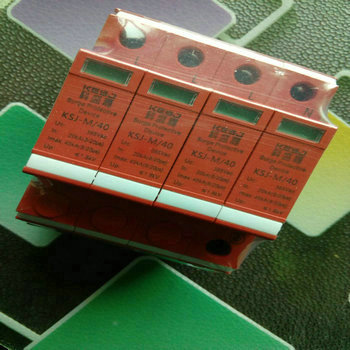

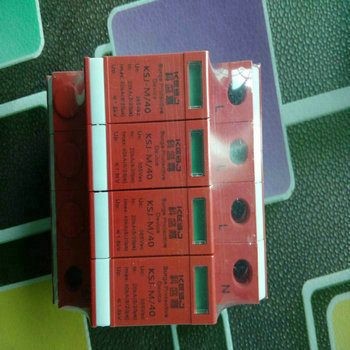

湖南長沙科盛嘉三相電源防雷模塊 科盛嘉三相電源防雷模塊

湖南長沙科盛嘉三相電源防雷模塊

 主要用途：三相電源電源箱主要用于氣象、交通、通信、郵電、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。

主要特點：

◆         選用進口優質壓敏電阻器，高可靠

◆         模塊式設計，更換方便，外型美觀

◆         采用溫控?cái)嗦芳夹g(shù)，避免火災發生

◆         （S型）帶遠程告警裝置，方便遠程監視

◆         有工作、故障指示

◆         響應時間快

◆         通流容量大

◆         殘壓低

◆         安裝方便，維護簡單

SPD并聯于線路（L/N）與大地之間，在正常工作電壓情況下，MOV處于高阻狀態，相當于線路對地開路，不影響線路正常工作。故障顯示窗口呈綠色，如圖一所示。

當線路由于雷電或開關操作出現瞬時脈沖過電壓時，防雷模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。

當防雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，模塊中的熱感斷路器（K1）(如圖二所示)會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災發生。

當線路感應過大雷電流時，過流斷路器（K2）迅速斷開，防止SPD。

K1或K2動作后，SPD內脫扣裝置動作，使故障顯示窗口顯示紅色（如圖三所示），提醒用戶更換SPD模塊，同時，脫扣裝置帶動遙信告警開關（SK）動作，輸出故障告警信號。

安裝方法：

1、  接線圖如安裝接線圖所示。

2、  電源連接導線用不小于10mm²的多股銅線，接地線用不小于16mm²

   的多股銅線。連接線應盡量的短、直、粗。

3、   防雷器前端應串聯合適的熔斷器或空開

安裝注意事項：

1、  安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。

2、  安裝完畢后將防雷模塊插入到位，檢查工作是否正常。

3、  當防雷器的模塊故障顯示窗口指示紅色時（遙信端子輸出告警信號），則表示防雷器發生故障，應及時更換。

4、  防雷器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常
