河北鐵皮管道罐體保溫施工

河北鐵皮管道罐體保溫施工

保定鐵皮保溫施工隊保定鐵皮保溫施工隊施工方案

1、硅酸鹽管殼保溫安裝1.1、直管主保溫層施工1.1.1采用管殼單層保溫的水平管道縱向接縫應位于管道軸線的左右側并且其縱縫應盡量避免留在管道的頂部。1.1.2管道分層保溫時層間應錯縫縱縫錯開15°環向錯縫大于100。水平管道外層縱向保溫接縫亦應避免留在管道頂部。1.1.3每層保溫制品每段至少應有兩道雙股鍍鋅鐵絲環形捆扎鐵絲距保溫材料端頭大于100擰緊后鐵絲頭要嵌入保溫層縱縫中。1.1.4鍍鋅鐵絲規格按保溫外徑面定保溫外徑鍍鋅鐵絲直徑10002.0-2.5 1.1.5垂直管道每隔2-3左右安裝一個承重環承重環裝間距可根據管道上測試裝置吊架等各類附件的位置適當調整。1.1.6高溫管道每隔3-5設置一道膨脹逢垂直管道可在承重環或吊架下部水平管道可在支吊架兩側設置膨脹縫的冷態寬度取決于充填材料的彈性一般為30-40纏以礦纖編繩或充填礦纖材料其他溫度的管道膨脹縫之間的距離可適當增大但應保證每條膨1.2彎管主保溫層施工曲彎點開始將保溫管殼按彎管角度和R大小等分成若干份切割成扇形塊切割面要平整尺寸要準確高溫管道應根據彎管展開長度設置1-3個膨脹縫寬度為10-15纏以礦纖繩用鍍鋅鐵絲綁扎扇形塊安裝后應將圓周方向接縫角削去修整成圓滑過渡。1.3三通保溫層安裝按支管與保溫管殼的位置確定保溫管殼的切割形狀然后用鍍鋅鐵絲環形綁扎牢固。

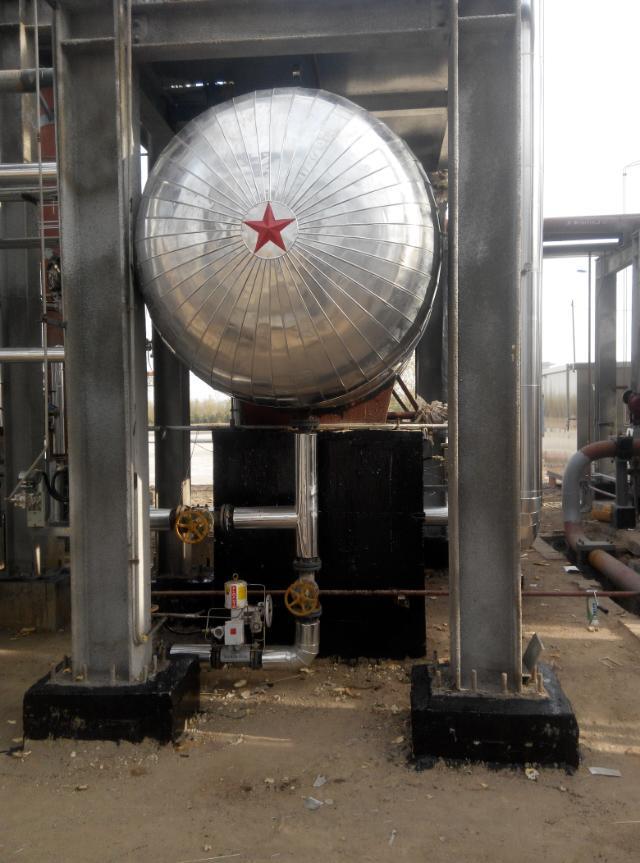

2、設備復合硅酸鹽板主保溫層安裝2.1板材施工時先將設備按每平方米8-12個焊好保溫鉤釘鉤釘?shù)扔?/span>6低碳圓鋼制作其長度不得超過保溫厚度外露端折成90°彎鉤焊接時先彎鉤向上放置施工時將保溫板材平鋪在設備上并且保證接縫橫平豎直拼縫不得大于5上下層應相互錯開。板材鋪設時應掛在保溫鉤釘上然后用鍍鋅鐵絲捆扎牢固用鍍鋅鐵絲捆扎時每隔200扎一道該方法用于設備焊接保溫鉤釘?shù)谋貙邮┕?。由于本工程保溫設備直徑較大應增加鋼帶捆扎保溫棉來滿足保溫效果。2.2對于不能焊接保溫鉤釘?shù)脑O(shè)備保溫施工時應采用鐵絲加鋼帶捆扎法即將保溫材料鋪設在設備上后先用鐵絲捆扎再用鋼帶捆扎固定。安裝保溫板材時先用繩將保溫板材作預固定然后用鐵絲、鋼帶固定每隔200扎一道鐵絲每隔500設一道鋼帶。2.3封頭保溫封頭保溫時應先制作活動環保溫板材鋪設時應將保溫材料按封頭尺寸加工成扇形塊然后用鍍鋅鐵絲一端系在活動環上另一端系在切點位置的固定環上捆扎成輻射型扎緊必要時可在扎緊條間扎一環狀拉條環狀拉條扎緊條成十字扭結扎緊當封頭保溫為雙層結構時應分層捆扎。2.4所有銘牌不得遮蓋應將銘牌周圍的保溫層切割成喇叭形開口開口處應密封規整。

3、鍍鋅鐵皮保護層制作安裝。3.1直管施工。3.1.1確定下料長度用鋼皮尺或鐵皮條在保溫管道外面多量幾個部位按保溫層外圓周長加長45搭接尺寸插接和咬接確定下料值。3.1.2加工接縫在手動板邊機上做好靠點大頭12小頭15并將大頭端做好記號。3.1.3加工卷圓將加工好接縫的板放在預先調節好圓周的卷圓機上加工注意直徑不能卷得太小。3.1.4管體搖線放在手動或電動搖線機上加工圓線凸筋加工圓線應放在大頭12一端圓線的直徑根據保溫外徑大至為下列數值。
