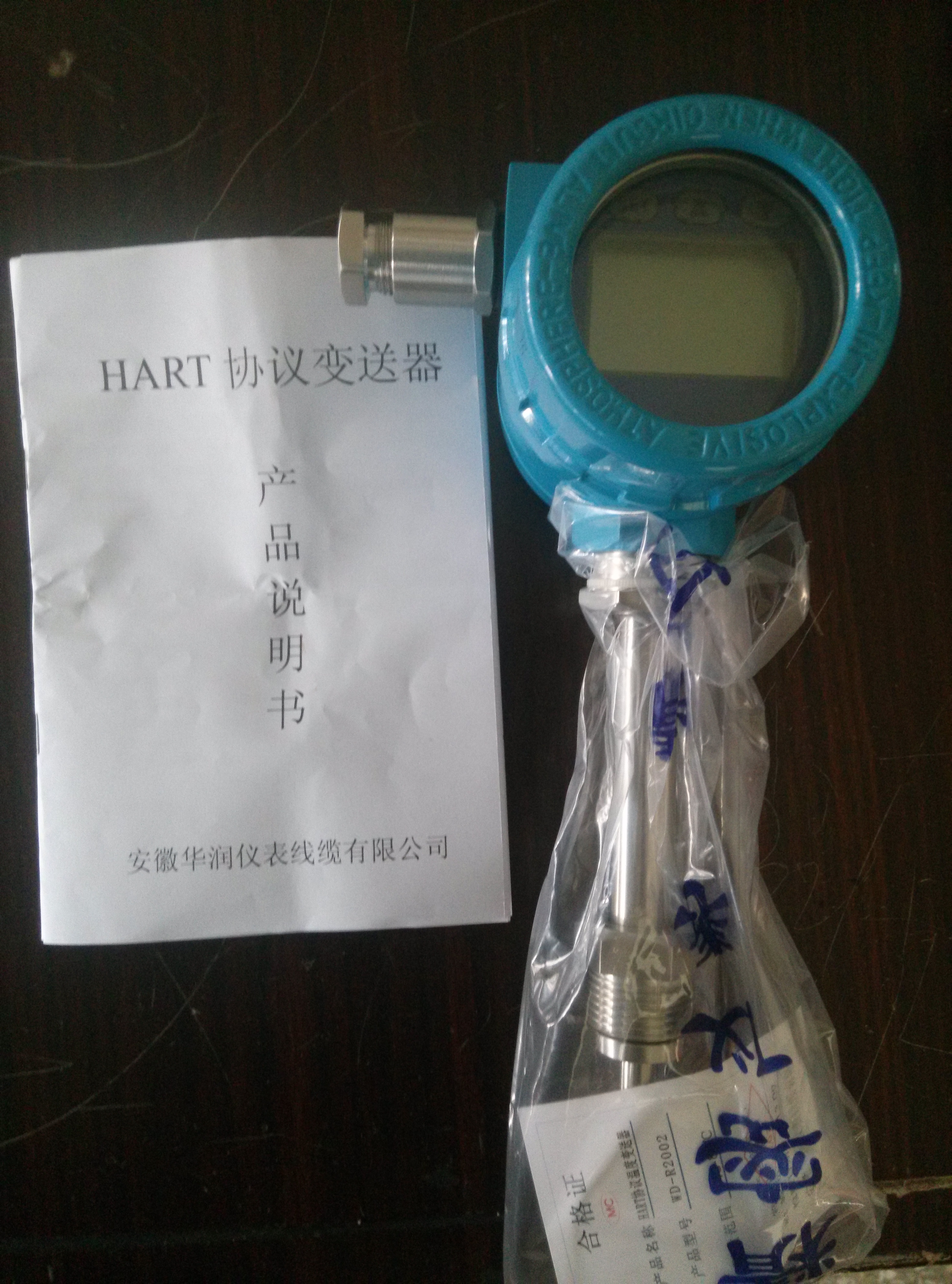

防爆一體化溫度變送器 WD-R002

防爆一體化溫度變送器 WD-R002概述

一體化溫度變送器是溫度傳感器與變送器的結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。一體化溫度變送器通?？煞譃闊犭娮韬蜔犭娕純煞N類型。這種分類方式主要依據熱電阻和熱點偶的測溫范圍不同的，熱電阻分好多種，大概范圍-200-500度，熱電偶也分好多種型號，測溫范圍0-2200度。而且兩個測溫的精度不用，熱電阻的精度要比熱電偶高。

防爆一體化溫度變送器 WD-R002基本內容

一體化溫度變送器與工業熱電偶、熱電阻配套使用，一體化溫度變送器采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。一體化溫度變送器將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。一體化溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

防爆一體化溫度變送器 WD-R002特點

超小型（模塊φ44×18 ）一體化，通用性強

二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。

冷端、溫漂、非線形自動補償。

測量精度高，長期穩定性好。

溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。

一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。

機械保護 IP65 。

采用熱電偶溫變，可免用補償導線，降低成本

液晶、數碼管、指針等多種指示功能方便現場適時監控。

現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。

防爆等級： dIIBT4 、 dIIBT5 。CT4.CT6

防護等級： IP54,IP65

可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。

防爆一體化溫度變送器 WD-R002技術指標

類 別 SBW 模塊式溫變 SBW 一體化溫變

準 確 度 0.2%F.S 0.5%F.S

輸 入 熱電偶： B 、 S 、 T 、 K 、 J

熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50

輸 出 二線制 4-20mA DC 或者三線制 4-20mA DC

使用溫度-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）

溫度影響 ≤0.05%/ ℃

濕 度 5-95%RH

現場顯示 無 31/2LED 3 1/2LCD 0- 等分刻度

顯示精度 無 數字式： 0.5 級 指針式： 2.0 級

負載能力 < 600 Ω （額定負載 250 Ω ）

外形尺寸 44×18 70 ×100（中繼器）

防爆一體化溫度變送器 WD-R002技術要求

1）一體化溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；

2)一體化溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

3)一體化溫度變送器采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。

4)現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；

5)熱電偶變送器具有冷端溫度自動補償功能；

6)精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；

7)適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
