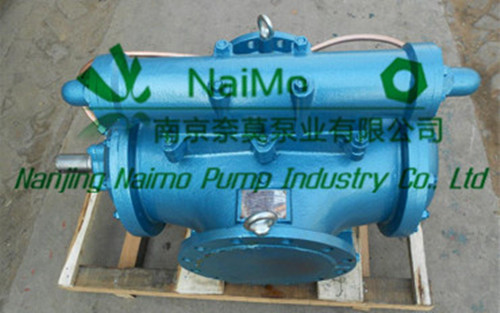

3GR三螺桿泵3GR50×2W2

01 產品描述

3G系列螺桿泵

產品介紹：

三螺桿泵在我國化工、冶金、機床、造船等工業部門得到了較廣泛的應用，并在許多領域里代替了離心泵，齒輪泵和往復泵，3G型、3GBW、3Gr型螺桿泵有著壽命長，效率高，能耗小、重量輕等特點。

3G、3Gr系列普通螺桿泵主要用于輸送中低粘度的潤滑性液體。在工業生產中作為液壓泵、潤滑泵、輕燃油泵、輸送泵。泵由基礎件：泵套、泵體、螺桿和附件：底腳、安全閥、軸承體等組成，通過改變附件達到改變泵的不同安裝形式。

3GBW系列保溫螺桿泵。主要用于在常溫下不能輸送的高粘度潤滑性液體，常作為瀝青、重燃油、渣油的輸送或噴燃用。熱載體可以是蒸汽和燃油、熱水，冷載體可以是氣體或液體?，F(xiàn)廣泛用于公路建設中瀝青的輸送。一般工作溫度≤250℃；超過此溫度在訂貨時請說明。

3G，3GB兩種系列螺桿泵的外形，安裝尺寸相同。

一、原理

   螺桿泵依靠螺桿相互嚙合的容積變化來輸送液體，當螺桿轉動時，吸入腔一端的密封腔連續地向排出腔一端作軸向運動，使吸入腔的容積增大，壓力降低，液體在壓差作用下沿吸入管進入吸入腔，隨著螺桿的轉動，密封腔內的液體連續而均勻地沿軸向移至排出腔。

二、特點

   結構簡單、體積小、允許高轉速、工作平穩可靠、壓力脈動小，流量穩定、噪音小、效率高、有自吸能力、節能。

三、使用范圍

    螺桿泵適用于輸送燃料油、潤滑油、液壓油、植物油、瀝青及其它潤滑性液體。

四、3G三螺桿泵用途:

用來輸送溫度≤150℃,粘度5-760cSt,不含固體顆粒,無腐蝕性,具有潤滑性能的介質.

適用壓力范圍:0.6-2.5Mpa;

適用流量范圍:0.6-123m3 /h.

主要應用于燃油輸送,液壓工程,船舶工程,石化及其他工業、

五、3三螺桿泵優點:

(1)介質為直線連續輸送,無攪拌,無脈動;

(2)振動小,噪音低;

(3)壓力高,效率高;

(4)結構簡單,拆裝方便;

(5)體積小重量輕;

(6)磨損輕微,壽命長.

六、3G三螺桿泵結構特點:

一般采用機械密封(特殊要求,可選用磁力驅動,零泄露結構).泵通過爪型聯軸器由電動機驅動.從主軸外伸端向泵看,為順時針旋轉.

七、3G三螺桿泵選泵注意事項

1,介質的潤滑性,清潔度,腐蝕性.

2,介質的粘度,溫度.

3,介質進,出口壓力,安裝高度.

4,使用場合的防爆要求.

5,訂貨時請注明規格,型號,設計使用壓力,轉速,介質粘度,溫度,電機防爆級別,介質名稱.

3GR系列三螺桿泵規格型號：
3GR20×4W2 3GR20×4W21 3GR20*4W2  3GR20×4 3G20×4
3GR20×6W2 3GR20×6W21 3GR20*6W21 3GR20×6 3G20×6
3GR25×4W2 3GR25×4W21 3GR25*4W2  3GR25×4 3G25×4
3GR25×6W2 3GR25×6W21 3GR25*6W21 3GR25×6 3G25×6
3GR30×4W2 3GR30×4W21 3GR30*4W2  3GR30×4 3G30×4
3GR36×4W2 3GR36×4W21 3GR36*4W21 3GR36×4 3G36×4
3GR36×6AW2 3GR36×6AW21 3GR36*6AW21 3GR36×6A 3G36×6A
3GR42×4AW2 3GR42×4AW21 3GR42*4AW2  3GR42×4A 3G42×4A
3GR42×6AW2 3GR42×6AW21 3GR42*6AW21 3GR42×6A 3G42×6A
3GR50×2W2 3GR50×2W21 3GR50*2W2  3GR50×2 3G50×2
3GR50×4AW2 3GR50×4AW21 3GR50*4AW21 3GR50×4A 3G50×4A
3GR70×2W2 3GR70×2W21 3GR70*2W2  3GR70×2 3G70×2
3GR70×3W2 3GR70×3W21 3GR70*3W21 3GR70×3 3G70×3
3GR70×4W2 3GR70×4W21 3GR70*4W21 3GR70×4 3G70×4
3GR85×2W2 3GR85×2W21 3GR85*2W2  3GR85×2 3G85×2
3GR85×4W2 3GR85×4W21 3GR85*4W21 3GR85×4 3G85×4
3GR100×2W2 3GR100×2W21 3GR100*2W2 3GR100×2 3G100×2
3GR100×4W2 3GR100×4W21 3GR100*4W21 3GR100×4 3G100×4
