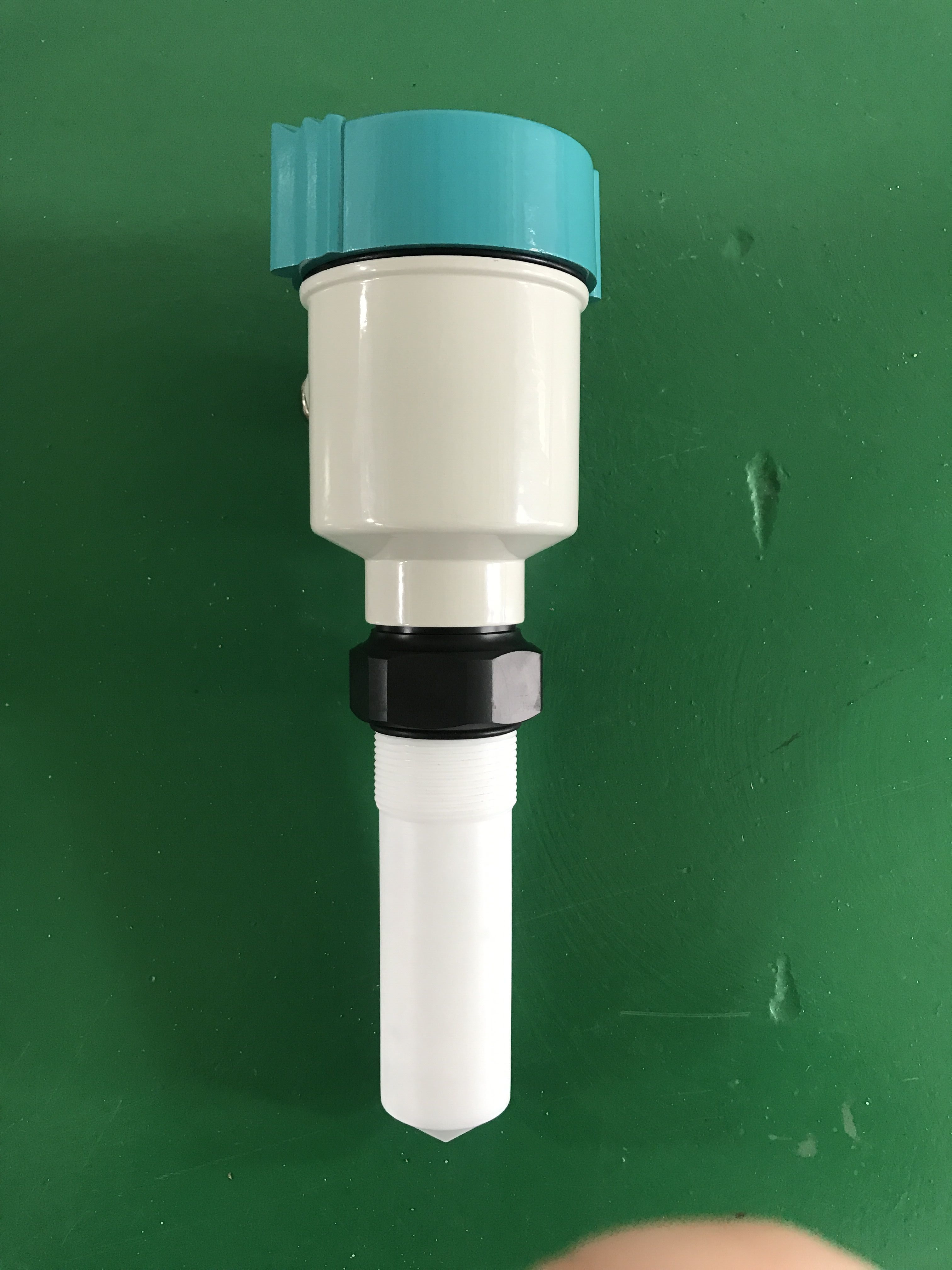

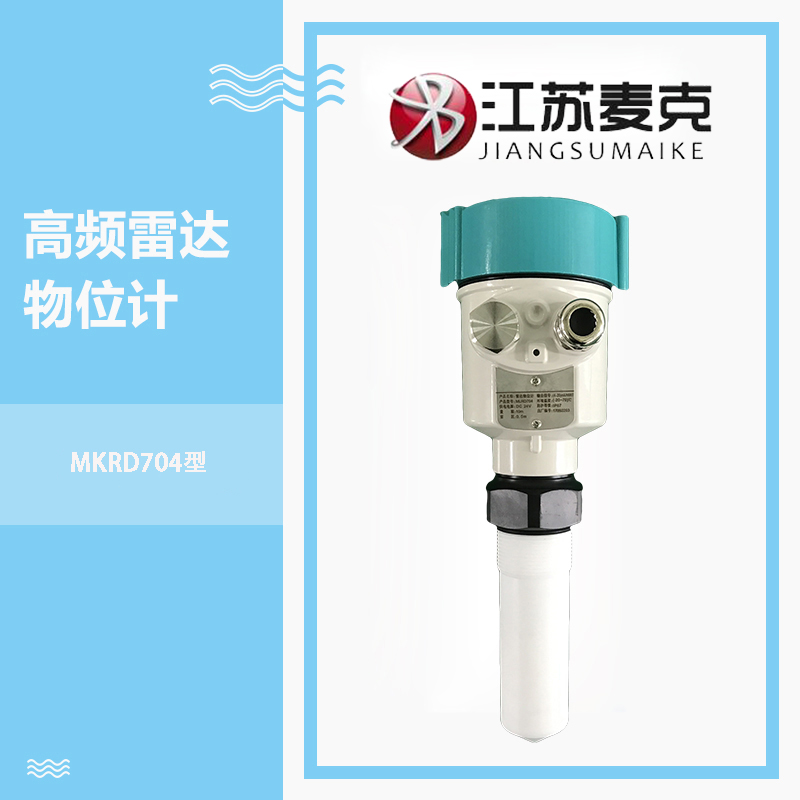

高頻防腐雷達物位計

MKRD704

應      用： 各種強腐蝕性液體

測量范圍： 10米

過程連接： 螺紋、法蘭

介質溫度： -40～130℃

過程壓力： -0.1～0.3MPa

精 度： ±5mm

頻率范圍： 26GHz

防爆等級： Exd ia ⅡC T6 Gb

防護等級： IP67

現場顯示：4位LCD 可編程

外殼：鋁/塑料

信號輸出： 4...20mA/HART(兩線/四線)RS485/Modbus

防腐雷達液位計適用于地下儲罐、槽或池且介質具有腐蝕性的液位的測量，根據不同介質、溫度、壓力等條件不同分為以下幾種形式供客戶選擇。用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，可根據各種系統配套，也可配套磁致伸縮液位變送器使用，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。

26G高頻雷達式物位測量儀表，測量距離可達10米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

原理

       雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。
