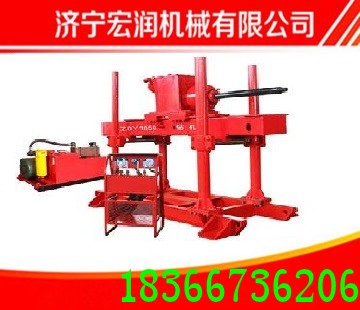

ZDY-750礦用液壓坑道鉆機配

ZDY-750礦用液壓坑道鉆機配件
礦用液壓坑道鉆機 優質ZDY-750坑道鉆機
專業生產坑道鉆機 促銷坑道鉆機ZDY-750

濟寧宏潤熱線電話   劉穎  18366736206  18366736206

1 用途
1.1用途及使用范圍
ZDY-650型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔。適用于巖石堅固性系數f≤8的各種煤層、巖層。要求巷道或鉆場斷面大于6.5m2，高度大于2.3m，寬度大于2.8m 。
1.2使用環境條件
鉆機在下列條件下能夠正常工作：
a) 環境大氣壓：86kPa ～106kPa。
b) 環境空氣溫度不超過35°C。
c) 環境空氣相對濕度不超過95%±3%（±25°C時）。
e) 電動機的結構及安裝形式為IMB3、IMB5。
2 型號與基本參數
2.1型號Z D Y－ 650
主軸額定轉矩650Nm
液壓傳動
動力頭式
鉆機
2.2基本參數
ZDY-650型煤礦用全液壓坑道鉆機基本參數見表1
表1基本參數
項 目 單位 基 本 參 數
最 大 鉆 進 深 度 m 150
開 孔 直 徑 mm 87/115
終 孔 直 徑 mm 65/75
鉆 桿 直 徑 mm 42/50
鉆 孔 傾 角 ° -90～+90
額 定 輸 出 轉 速 r/min 95
額 定 輸 出 轉 矩 N.m 650
給 進 力 kN 40
起 拔 力 kN 30
錨 固 力 kN 80×2
鉆機鉆架支撐高度范圍 mm 1800～2600
正 常 進 給 速 度 m/min 0～1.5
進 給 行 程 mm 850
液 壓 系 統 旋 轉 流 量 L/min 61
液 壓 系 統 進 給 流 量 L/min 7.88
適 應 煤 巖 堅 固 性 系 數 f≤8
噪 聲 dB(A) 92
主 機 外 形 尺 寸 （長×寬×高） mm 2107×410×460
整 機 重 量 （不含鉆桿） Kg 約1050
泵 站 大泵出油調定工作壓力 MPa 16
電 機 功 率 kW 15
外 形 尺 寸 （長×寬×高） mm 1400×700×700
操縱臺 推 進 力 MPa 10
反 轉 旋 轉 壓 力 MPa 11
正 轉 旋 轉 壓 力 MPa 10.5
外 形 尺 寸 （長×寬×高） mm 480×450×410
煤礦井下用隔爆型三相異步電動機（YBK2-160L-4） 額 定 功 率 kW 15
額 定 電 壓 V 380/660
額 定 電 流 A 30.1/10.7
額 定 轉 速 r/min 1460
三層鋼絲編織液壓支架膠管總成 KJRB2-10
KJRB3-10
液壓系統 推 進 額 定 壓 力 MPa 10
旋 轉 額 定 壓 力 MPa 10.5
附表1油泵液壓馬達基本參數
項 目 單位 基本參數
齒輪泵 （CBY3040） 壓力 MPa 16
轉速 r/min 2000
排量 mL/ r 40
液壓馬達 （BM-C160） 額定壓力 MPa 14
額定轉矩 N.m 300
額定轉速 r/min 265

3 結構和工作原理
3.1鉆機結構
鉆機整體結構（圖1），主要由泵站、動力頭、機架、立柱框架、操縱臺和鉆具等6大部分組成。鉆機液壓系統見圖8。
3.2泵站（Z01）
泵站（圖2）主要由電動機、油泵、油箱、溢流閥、精濾油器、冷卻器及底座等部件組成。泵站是通過電動機驅動油泵轉動，將電能轉換成液壓能(壓力油)，再通過操縱臺上的操縱閥組，將壓力油分配到液壓執行機構，實現鉆機的各種功能。
3.3動力頭（Z02）
動力頭（圖3）主要由液壓馬達、減速箱、液壓卡盤、水辮等組成。其功能是將液壓能轉換成機械能，從而帶動鉆具旋轉切削煤、巖。水辮的作用是向鉆桿傳遞動力和通水（或壓風）以便排渣及冷卻鉆頭。
3.4機架（Z03）
機架（圖4）主要由機架體、推進油缸、拖板、夾持器等組成。動力頭固定在拖板上，其功能是將液壓能轉換成油缸往復運動的機械能，帶動拖板上的動力頭可沿導軌作往復運動。夾持器為液壓型，用于裝卸鉆桿。
3.5立柱框架（Z04）
立柱框架（圖5）主要由立柱、下連接梁、橫梁、上支撐座、吊梁、內注式單體液壓支柱等組成。立柱框架錨固在巷道或鉆場頂?shù)装逯g，起支撐和安裝機架及動力頭的作用。由于采用了內注式單體液壓支柱，提高了立柱框架的整體錨固力，增加了鉆機的穩定性。
3.6操縱臺（Z05）
操縱臺（圖6）主要由操縱臺架、多路換向閥組、節流閥（微調）、快速進退閥片、壓力表、膠管接頭等組成。

電話：0537-2911869

手機：18366736206

傳真：0537-2919869

QQ ：3217069614

經理：劉穎

郵箱：3217069614@qq.com
濟寧宏潤機械有限公司還主要經營： 鑿巖機械  坑道鉆機 探水鉆機 巖石電鉆機 錨桿鉆機 破碎機  風煤鉆  液壓鉆機等，歡迎您的來電
