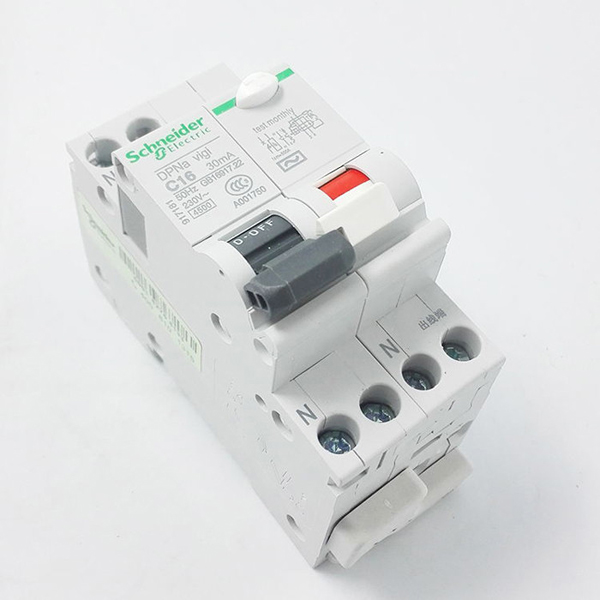

DPNa vigi-C16小型斷路器

家庭用漏電保護器的選擇，目前家庭使用DZ系列的空氣開關漏電開關，常見的有以下型號/規格： C16、 C25、C32、、C63等規格，其中C表示脫扣電流，即起跳電流，例如C32表示起跳電流為32安。

選擇多大的，用功率/電壓=電流

漏電保護器的電流一般按照負載電流的1.5倍左右選取。

家庭常用漏電保護器漏電動作電流都是30MA，國內很多品牌都比較好。

一、全部電器總?cè)萘?000W，負荷不大，用【32A/2P斷路器+漏電脫扣附件】即可。

如果考慮【需用系數】的話，25A規格也可。

二、計算公式：

Ijs=Kx*P/U/cosφ，其中：

Ijs-------計算電流；

Kx--------需用系數，家庭用電，Kx在0.5~0.7之間足夠；

P---------安裝容量，所有電器（插座也折算在內，每個100W估算進去）；

cosφ------功率因數，民用電氣線路按0.85~0.9估算。

得到計算電流值后，選擇斷路器可以套大1、2個規格的，但要注意，斷路器與其所保護的線路之間要配套（指出線回路）：

16A----------對應線路為BV-2.5；

20、25A------對應線路為BV-4；

32A----------對應線路為BV-6;

40A----------對應線路為BV-10（一般是住宅進線規格，對應40A電表）。

三、品牌：

一般有施耐德（梅蘭日蘭）、國產德力西、正泰C65N-32/2P+ELE等

一般的，同樣規格的通用型號DZ47-32/2P+ELE。

當發生漏電時，當漏電電流大于(一般為30mA這個值是人體安全電流)時，開關就會跳掉而斷電，防止人因電路短路而觸電，減少傷亡事故。

首先從我國低壓供電系統談起。過去，我國民用住宅低壓供電多采用TN-C系統，即工作零線(N線)與保護地線(PE線)合一的接零系統。這種TN-C系統存在一些不安全因素，如零線因不平衡電流的存在，正常工作時也帶電壓；零線斷線時，設備外殼帶相電壓；

電源線路的相線碰地時設備外殼電位升高；零線的危險電位蔓延等等。因此，近年來在許多地方進行了線路改造，采用在進線配電箱后將載流的零線(N線)和用于設備接地的地線(PE線)分開的接零系統，即TN-C-S系統。

RA、RB為變壓器和配電箱的接地電阻，Z為單相負載。采用了TN-C-S系統后可TN-C系統的某些缺點，如把地線和零線分離后載流的零線(N線)斷線時，設備外殼不會帶相電壓，降低了不平衡電流產生的零線電壓。

還有一些情況下也能體現漏電保護器的作用：

(1)在特別潮濕的地方(如游泳池、淋浴房、廚房、衛生間等)，因人體表皮電阻降低，觸電死亡的危險大大增加，安裝漏電保護器后便能有效地減少觸電傷亡事故。

(2)當一些電子設備絕緣損壞時，其外露的金屬附件(如電視機、收錄機的拉桿天線等)可能帶危險電壓，這種危險電壓是不能用接地的方法的，只有靠安裝漏電保護器才能保證在人身觸電的瞬間迅速切斷電路，保證人身安全。

綜上所述，漏電保護器在低壓供電系統的應用，可以大幅度地提高供電系統運行的安全性，對進一步保證人身和用電設備的安全具有極為重要的作用。

原理是將零線和項線同時從漏電保護器內部的互感器穿過，互感器只能檢測出單根交流電線的電流，當零線和相線的電流一樣大的時候互感器感覺不到電流，當漏電時零線和相線電流不一樣大互感器感覺到電流發出信號，由放大器將信號放大后給漏電保護器內部的電磁鐵動作信號，電磁鐵動作后脫扣器落下，分閘，起到保護作用。
