預絞式懸垂線夾的作用和普通懸垂線夾相似，用于桿塔上懸垂導線及地線。有所不同的是預絞式懸垂線夾不僅可有效地保護光纜導線，而且其平滑的外輪廊使電暈放電大大減少，故尤其適用于超高壓(220kV及以上)線路。

OPGW的安裝設計，要考慮與導線應力，弧垂及絕緣間隙的配合，以及其荷重不應超過現用桿塔及基礎所允許的使用范圍。因此應根據所選用的OPGW主要技術參數計算出其特性曲線，并結合工程實際設計接線盒，各類金具，附件的布置圖，外形圖及安裝圖。

1. 初伸長的處理；

對OPGW初伸長的處理，可采用降溫法，即復核OPGW的鋁鋼比，參照相近導線或地線的降溫數值處理其初伸長。

2. 防振措施設計；

OPGW配套使用的金具中，耐張線夾為預絞絲式，懸垂線夾配有預絞絲，橡膠襯墊，這兩種金具已具有一定的防振能力。為了進一步加強防振能力，可考慮安裝防振錘，一般按檔距計算：

檔距≤300M時，安裝一個防振錘；

檔距>300M時，安裝兩個防振錘。

3. OPGW施工架設應注意的問題；

OPGW的施工架設不同于普通鋼絞線，要注意防止的損傷以避免將來影響光纖的性能，并應著重考慮：OPGW的扭轉、微彎、線夾外的局部徑向壓力和對光纖的污染。因此，在施工階段要采取如下有效措施加以解決：

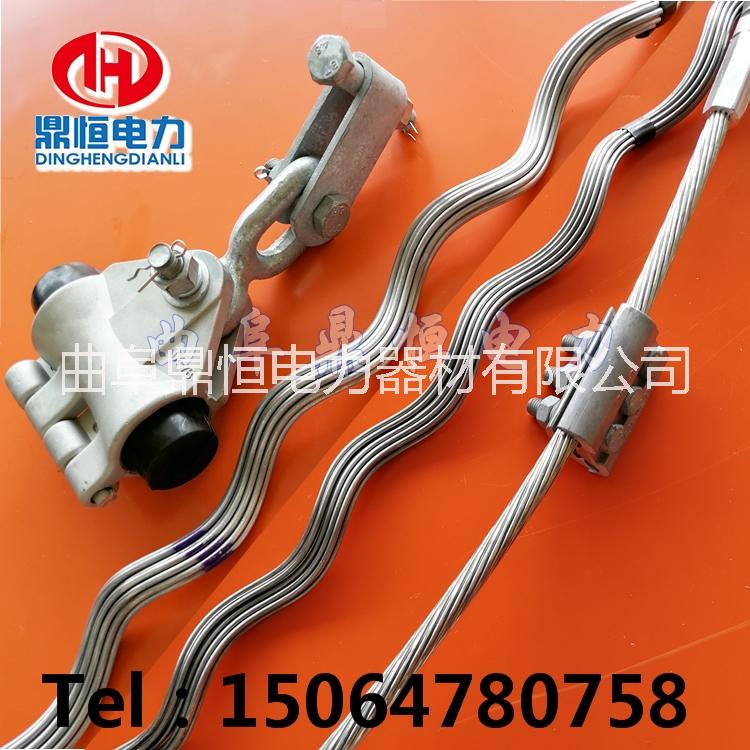

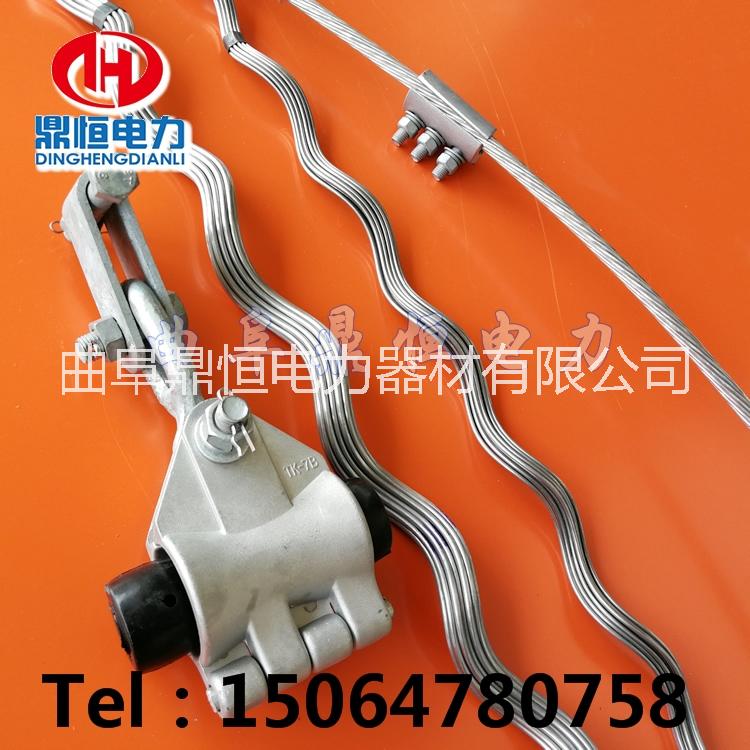

OPGW懸垂線夾產品性能：
1、雙層預絞絲設計，線夾握力大于18%的光纜額定抗拉強度，保證線路安全可靠。
2、 有效分散懸垂點應力分布，減小光纜靜態壓力和微風振動引起的動態壓力，延長光纜使用壽命。
3、 可根據線路設計配置不同的連接金具。
