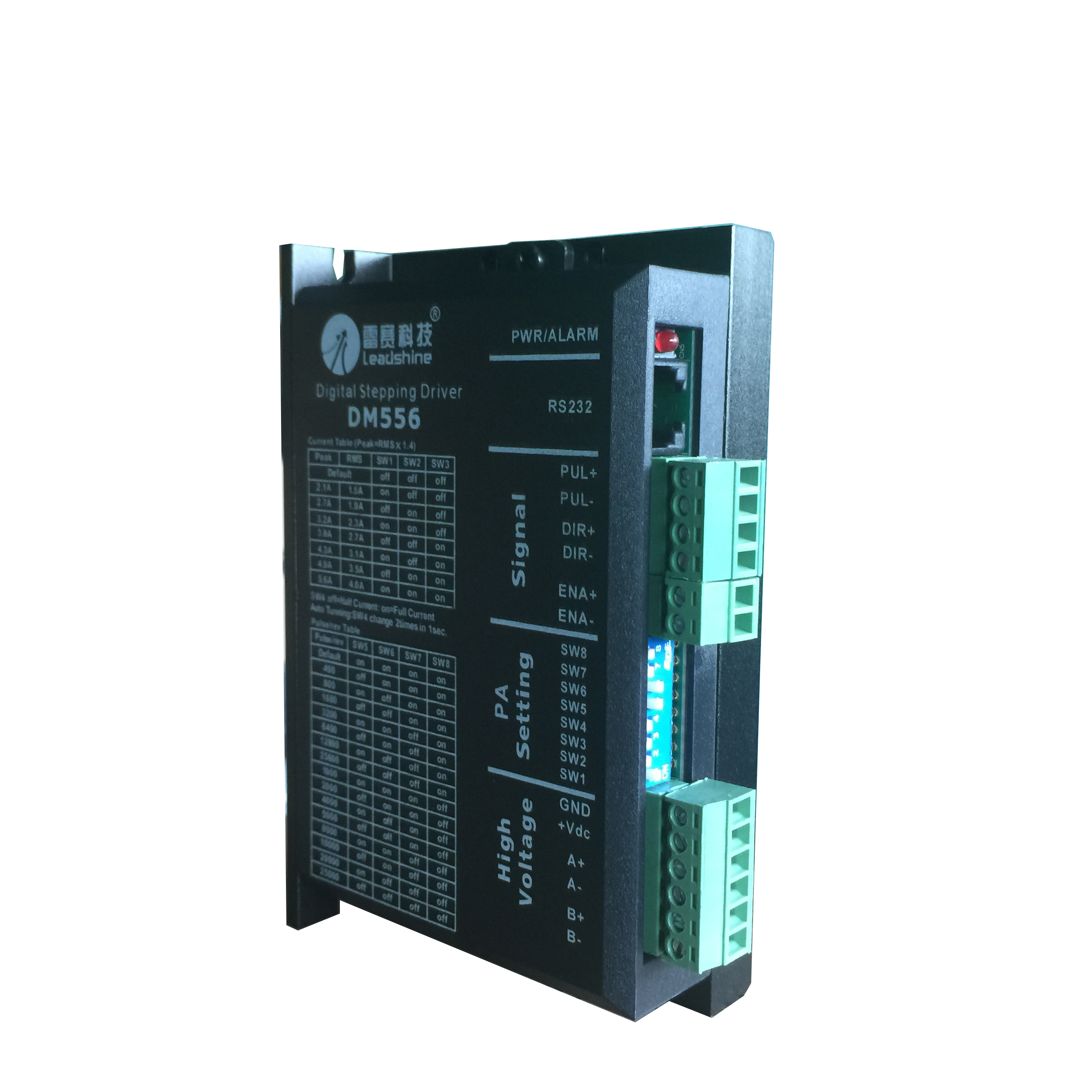

明志電腦花樣縫紉DM556型驅動器 雕刻機驅動器

操作說明

微步細分?jǐn)?shù)設定

由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有15檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。

輸出電流設定

由 SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。具體輸出電流的設定，請驅動器面版圖說明。

自動半流功能

用戶可通過SW4來設定驅動器的自動半流功能。off表示靜態電流設為動態電流的一半，on表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約0.4秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至36％。

信號接口

PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。

電機接口

A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。

電源接口

采用直流電源供電，工作電壓范圍建議為20－50VDC，電源功率大于100W。

指示燈

驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過壓、過流故障時，故障燈常亮。故障后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能故障。

安裝說明

驅動器的外形尺寸為：118×75.5×34mm，安裝孔距為112mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。

輸出參考電流

SW1

SW2

SW3

1.4A

1.0A

on

on

on

2.1A

1.5A

off

on

on

2.7A

1.9A

on

off

on

3.2A

2.3A

off

off

on

3.8A

2.7A

on

on

off

4.3A

3.1A

off

on

off

4.9A

3.5A

on

off

off

5.6A

4.0A

off

off

off

SW5

SW6

SW7

SW8

400

off

on

on

on

800

on

off

on

on

1600

off

off

on

on

3200

on

on

off

on

6400

off

on

off

on

12800

on

off

off

on

25600

off

off

off

on

1000

on

on

on

off

2000

off

on

on

off

4000

on

off

on

off

5000

off

off

on

off

8000

on

on

off

off

10000

off

on

off

off

20000

on

off

off

off

25000

off

off

off

off
