JCJX-450/13分電機銅大拉

本產品是吸收消化水平的高速銅拉線機技術而設計。該機由放線裝置、拉線主機、儲線裝置、雙盤收線裝置、梅花落線裝置、潤滑和冷卻裝置等部份組成。適用于電線電纜行業將φ8mm拉制成φ1.2～4.2mm圓銅線線 。

本設備每個鼓輪均采用獨立電機傳動，可實現微打滑式拉絲，且模具可以隨意設定。該機由放線裝置、拉線主機、退火裝置，儲線裝置、雙盤收線裝置、梅花落線裝置等部份組成。 雙盤收線裝置氣采用壓控制，反應速度快，無污染,工作穩定,保證在拉線不停機的條件下進行換盤，有較高的生產率。本機適用500/630收線盤或框式收線，滿足線纜行業各種設備的需求。

一、機組主要技術參數：

1. 進線                 Φ8mm

  2.出線:                 Φ1.2-Φ4.2mm

  3.拉線鼓輪直徑:         450 mm

 4.拉線模數:             13 （模具尺寸φ53*37mm）

  5.拉線速度:         30m/s

  6.拉線電機功率:         12×45 KW    (AC)

 7.定速輪電機功率：      55KW         (AC)

  8.收線盤規格:           PND500 / PND630 mm

二、 機組主要特點

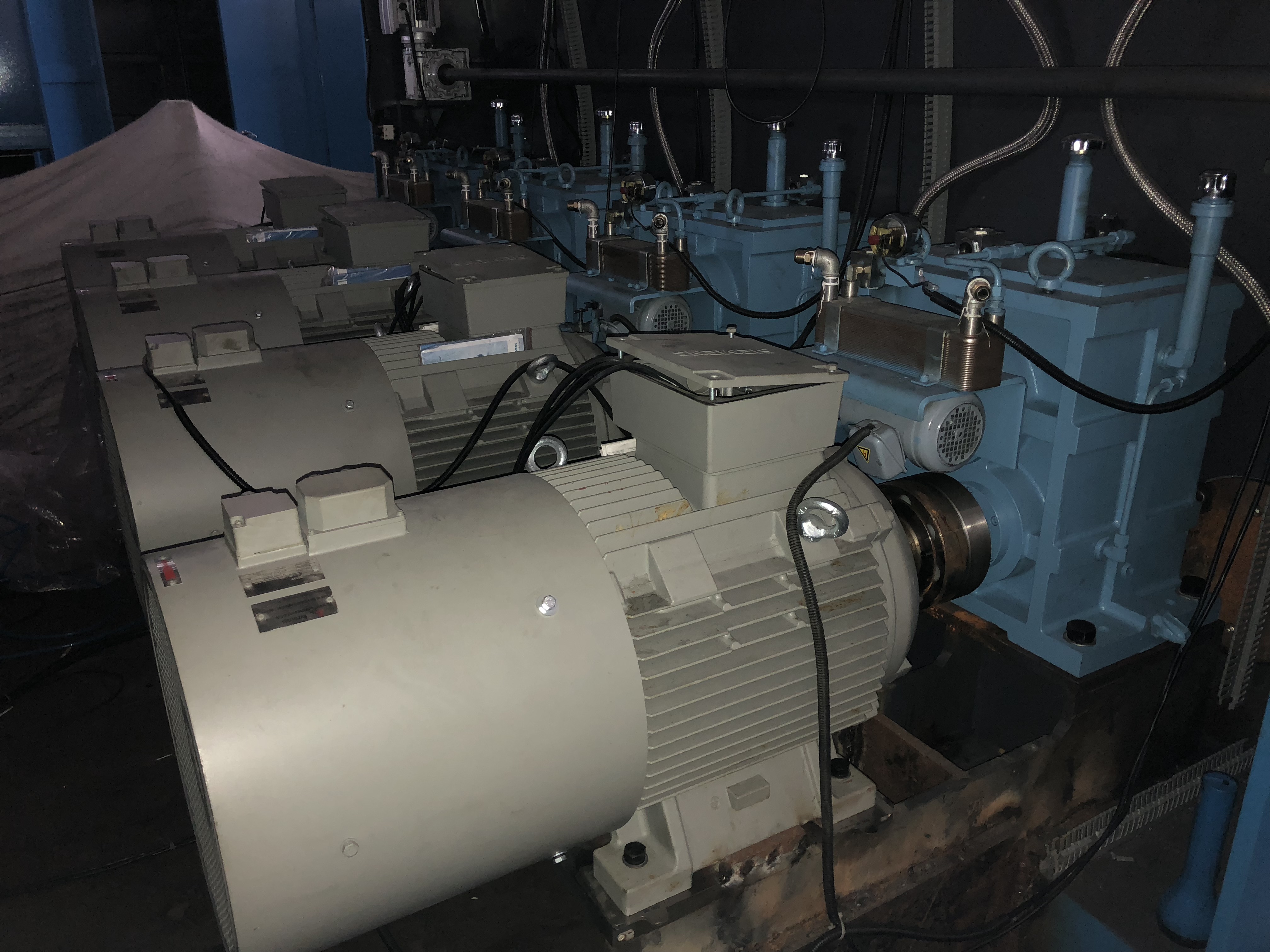

1、設備外形美觀，結構，主機每個鼓輪采用獨立電機+獨立齒輪箱傳動，可實現微打滑拉拔；運行噪音小，生產效率高，經濟效益高。整機采用變頻調速，運行能耗低。

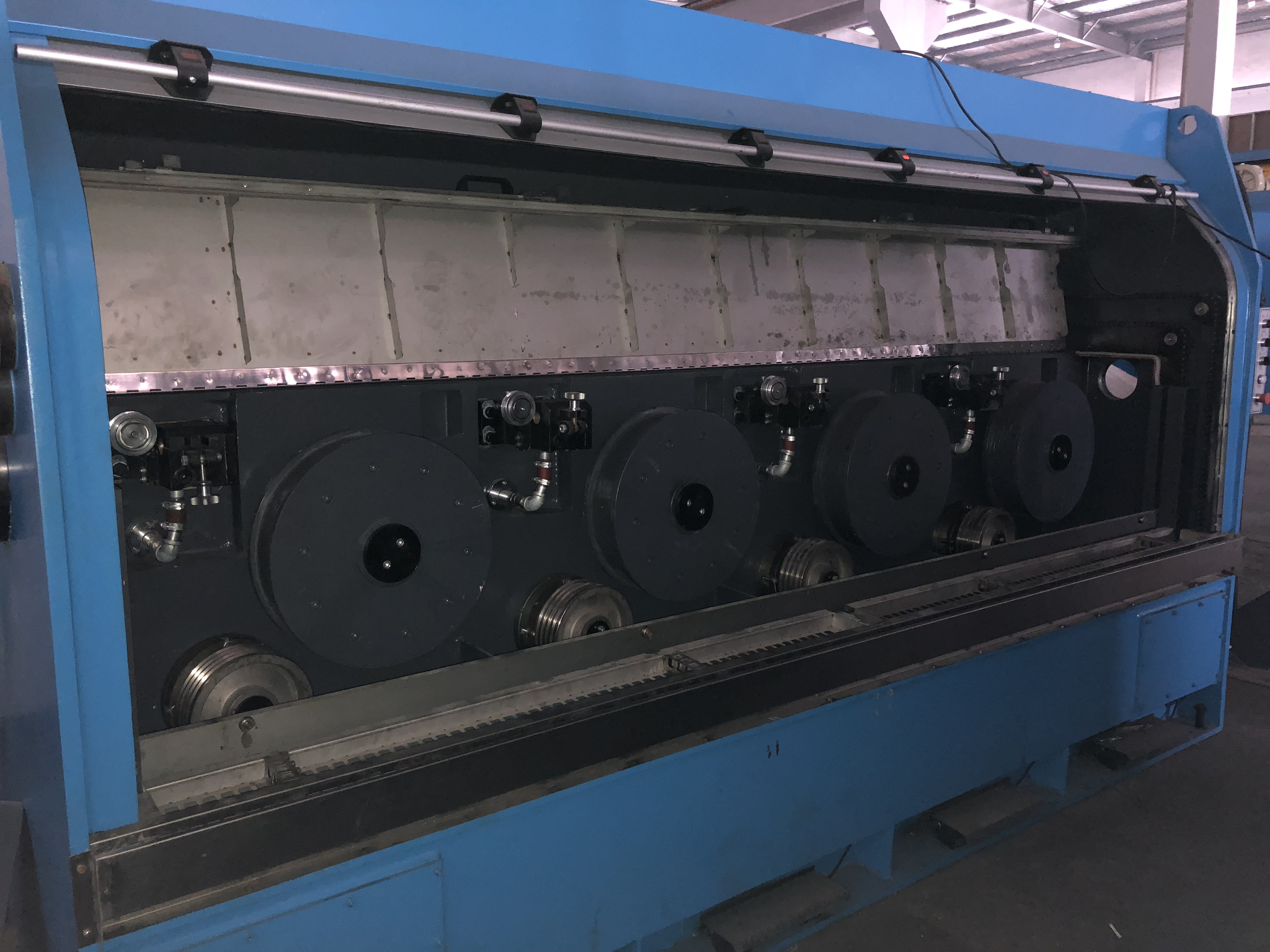

2、拉絲鼓輪直徑Φ450mm，并采用一列式傾斜排列結構，避免銅線的擦傷、擠壓。機器強度高，鋼性好。

3、拉絲鼓輪采用浸沒式冷卻，拉線模及線材可得到較好的冷卻和潤滑。

4、鼓輪冷卻潤滑液槽與傳動部分設有空間隔開，為防止拉絲液與傳動箱相互滲透，設計和裝配上采取了多重機械迷宮式密封，杜絕了滲透。

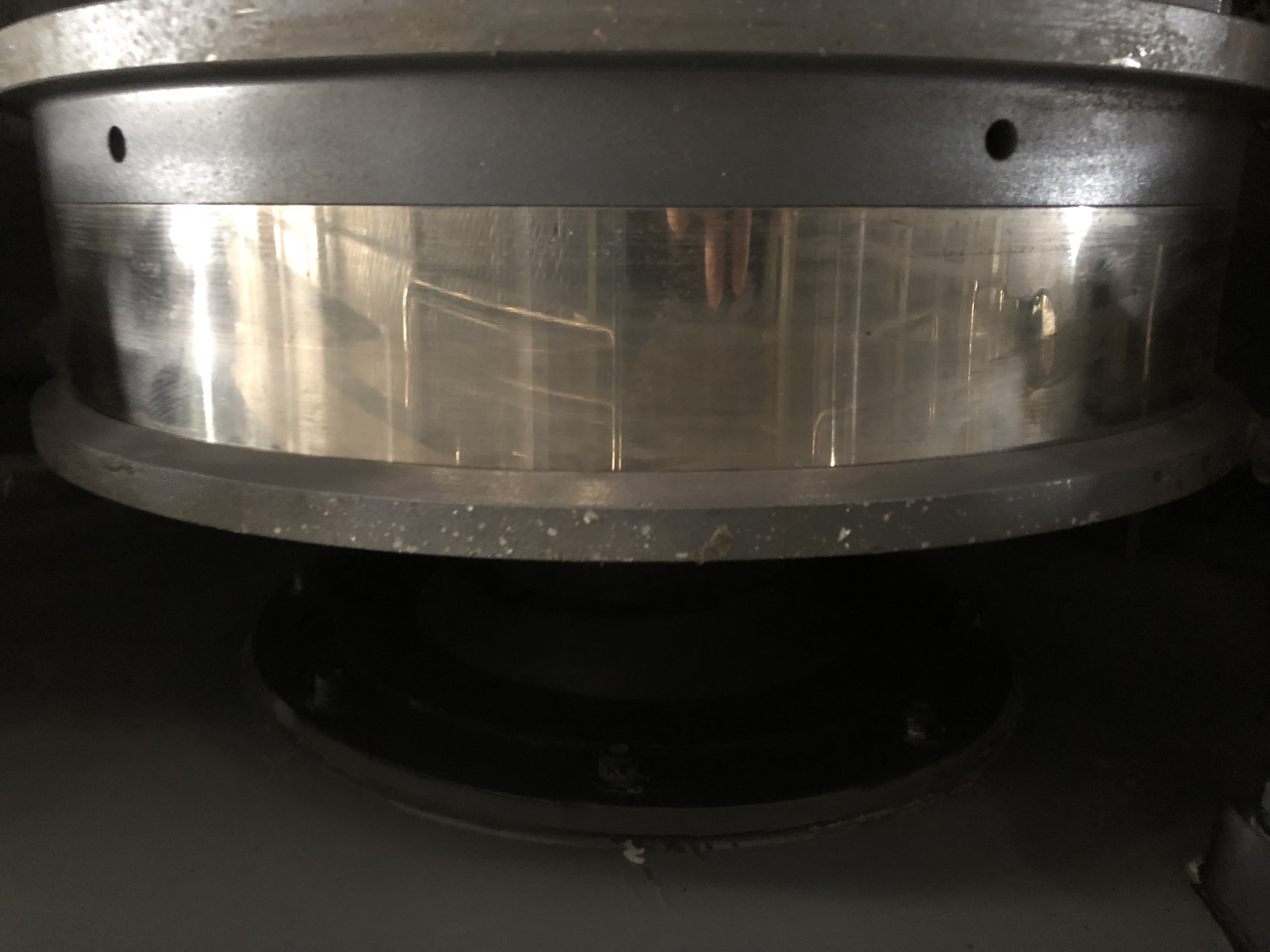

5、拉線鼓輪，定速輪和導輪經特殊處理，硬度高，耐磨性好，使用壽命長。

6、拉絲主電機、定速輪驅動電機及收線電機均采用變頻調速控制。

7、雙盤收線上線線盤采用氣壓驅動，安全清潔。
