纏繞結構壁B型管（克拉管）_河南雨污工程施工安裝工藝流程

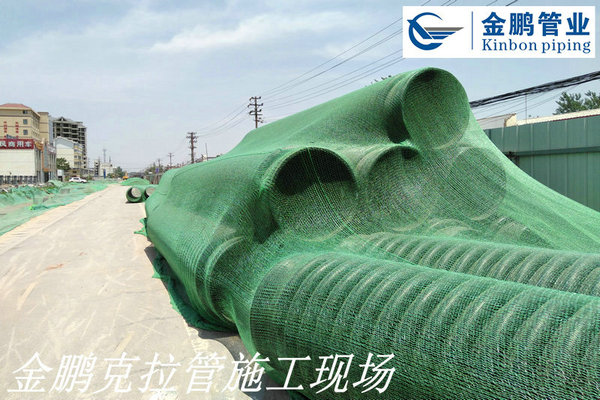

開封市禹王臺區機場東路道路建設項目一期工程開尉路北段（華夏大道至G310段）提升改造工程，路線長3.226公里，紅線寬度46米，建設標準為二級公路兼顧城市道路功能。建設單位為開封市通達公路工程有限公司，工期為2017年9月至2018年9月，為期一年。本工程雨污管道設計為HDPE熱態纏繞結構壁B型管（克拉管），管道內徑為DN800、DN600、DN400三種規格，環剛度為12.5KN，管道埋深為4.5米，采用承插式電熔連接。金鵬管業在本次工程招標中勝出，成為了本工程的雨污管道供應商。

金鵬HDPE纏繞結構壁B型管（克拉管）安裝性能優異，管道連接采用在承口預埋電熔絲同材質承插電熔連接技術，安裝方便、無滲漏，保證了管道系統壽命的相同性和運行的安全性。在同等應用條件下克拉管比其它管材重量輕，便于運輸，施工方便快捷，可降低施工費用，無需混凝土墊層和混凝土管基溝槽合格后即可直接敷管，基本上做到邊開挖、邊下管、邊回填，簡化了施工程序，縮短了工期。在工程驗收時，采用閉氣檢驗代替閉水試驗，既加快了驗收速度，節省了閉水試驗費用。

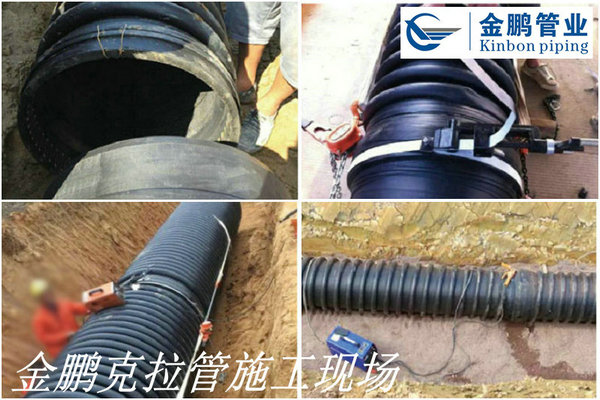

克拉管連接：

1、根據不同的管徑，選擇匹配的焊機及電源。

2、根據管徑及天氣狀況，修正焊接參數。

3、焊鉗與電阻絲連接必須牢固可靠，以免接觸部位產生電火花。

4、用抱箍沿圓心方向邊焊接邊收緊承口，確保承插口緊密配合。

5、冷卻：塑料管道不散熱，為防止大量積聚在焊接區的熱量在管道穿堂風的作用下可能緩慢起火燃燒，可在自然冷卻小時候后澆冷水強制降溫。

克拉管施工回填：

1、不得回填淤泥、腐殖土、浮土及有機物；回填土內不應含有磚頭、石塊、凍土塊及其他雜硬物體。

2、管頂50cm內必須回填砂并逐層夯實，每層回填高度為15-20cm。

3、管頂70cm內必須人工回填，嚴禁直接推土入溝，管頂70cm以上可機械回填，但必須從管道兩側同時對稱回填，以免擠壓管道產生變形。

4、回填時接頭外露，方便閉水試驗時檢查。

克拉管閉水試驗：

試驗水頭一般為2M，管道漏水量滿足Qs≤0.0046Di即為合格。

HDPE纏繞結構壁B型管（克拉管）承插口電熱熔焊接的特點，管材連接采用在承口預埋電熔絲同材質承插電熔連接技術，連接質量高，接口零滲漏，確保了管道系統運行的安全性，延長了道路的使用年限，同時有效地保護了地下水源和土壤。金鵬克拉管其設計施工及驗收執行《埋地聚排水管管道工程技術規程》CECS164:2004,給水排水管道工程施工及驗收規范：Gb50268-2008《埋地塑料排水管道工程技術規程》（CJJ143-2010）。金鵬管業為本工程提供全程安裝、驗收等技術指導服務工程開工時我公司派駐技術人員到達施工現場，與施工方人員進行對接，在管溝開挖、管線鋪設安裝、檢查井修建及配件安裝調試等方面為施工方提供技術指導，落實和解決施工過程中的各種問題，并及時反饋給公司；售后協助甲方與監理方組織閉水試驗、竣工驗收等工作，確保工程施工質量。
