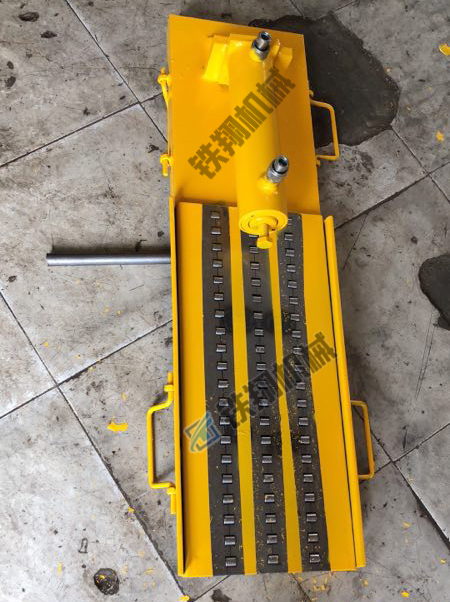

TXL-70直頂橫移復軌器體積小重量輕

鐵翔機械生產的TXL70直頂橫移復軌器體積小、重量輕，工作運行更安全可靠。服務熱線：15562319667

一、TXL70直頂橫移復軌器的特點

　　TXL70直頂橫移復軌器：由橫移軌、水平調整裝置、橫移滑板、舉升缸、橫移液壓裝 置、及泵站等組成。

　　為降低復軌器高度、重量和增強作業安全性， TXL70直頂橫移復軌器的橫移裝置 摒棄以往其他復軌器所一貫采用的橫移小車結構，而設計滑板式結構。

　　滑板結構的橫移方式較橫移小車結構：體積小、重量輕，工作運行更安全可靠。

　　為防止舉升液壓缸倒伏，采用了橫移滑板與舉升缸成垂直組合結構；此結構能保證即使橫移軌發生傾斜或橫移時受到阻礙也不會產生板缸分離和倒伏事故，確保了使用安全性。

　　為降低復軌器高度和減少救援作業人員的勞動強度，舉升液壓缸采用了空氣簧自回位多級液壓缸；多級液壓缸采用“空氣簧自回位液壓缸”技術，液壓缸舉升后可完全自動回位，減輕了勞動力，加快了液壓缸回位速度，提高了設備連續作業性能。

　　為減輕部件重量，橫移軌設計為平臺式。內置橫移缸設計在平臺內部且能雙向橫移，一次橫移量大于 5000 毫米 ；平臺式橫移軌道設計短小、輕便，不僅搬運方便又能適應各種工作環境?！　?/span>

可遠程控制的快速便攜式電力泵站

手動油泵

為便于操縱更方便，泵站設計為兩種結構，手動泵站和直流電動泵站。直流電動泵站設計為便攜式，既可以隨車使用機車電瓶做電源，也可以采用獨立的電池組供能；便攜式直流電動泵站采用鋁合金材料制作，小巧、輕便，搬運十分方便；并且采用箱式結構，便于部件收存和保管。整個泵站整潔、美觀、好用。

二、TXL70直頂橫移復軌器技術參數

型號 適用車體整備質量 油缸級數（舉升缸/橫移缸） 起復點 舉升缸升程 起復高度 舉升缸用油量 三級橫移缸總行程 三級缸橫移

推力/拉力 底橋

（長×寬×高)

XTL70 ≤70T 3/3 中梁、車鉤 560mm 440mm 6.9L 530mm 推：14T～65T

拉：7T～10.8T 1200/260/90mm

   液壓泵配置：手動（標配）、汽油機泵、220V電泵（選配）

三、TXL70直頂橫移復軌器適用范圍

① 適用各種地鐵、輕軌和鐵路的客車、貨車的起復救援作業。

② 適用于中小型內燃機車和電力機車的起復救援作業。

重型軌道車：GC-220型、GC-270型、GCY-300Ⅱ型、GCY-450型、GCY1000型、QGC16型等。

接觸網作業車：JW-4G型、JW-4型、JW-7型、JZW-4型、JZW-6型、JC-2型、FX-3型、FX-5型等。

大型養路機械車：CDC-16型、DC-32Ⅱ型、DCL-48型、QS-450Ⅱ、550、650型全斷面道砟清篩機、WD-320型軌道動力穩定車、CMC-18道岔打磨車等。

為有特殊需求的用戶提供用于J-2型或S-3型水泥枕的枕間梁、枕端梁，它們與水泥枕的接觸面形狀高度相似，用以取代方木，墊實復軌器橫移底橋。

為特殊要求的用戶提供簡易路軌運輸車，使救援人員能快速將設備運抵現場。

四、TXL70直頂橫移復軌器作業前的準備

① 不起復一端轉向架輪對雙向打好止輪器。

② 在作業處平整地面，用石渣輔平。

五、TXL70直頂橫移復軌器組裝

① 將復軌器放置在作業處居中位置安放，連接好油缸主油管，通過向橫移缸兩個油缸注油，調整復軌器舉升位置。

② 向主油缸注油，使油缸伸出頂托貼舉升處。

③ 復軌器索具并鎖緊，此時復軌器組裝完畢。

六、TXL70直頂橫移復軌器復位作業

向油缸注入液壓油，油缸 1.2 級逐級伸出，輪對逐步離開地面，待輪對高于鋼軌平而停止舉升。

輪對高于鋼軌平面，向橫移缸注油，車體移動；待輪對對準鋼軌時，停止橫移。

打開主油缸油泵注油閥門，輪對緩慢落在鋼軌上。

如果輪對掉道較遠 ( 大于 530mm ) ，要進行 2 次復軌。

七、TXL70直頂橫移復軌器油缸復位

輪對復軌后，打主油缸油泵注油閥門，油缸全部復位。

八、TXL70直頂橫移復軌器注意事項

① 起復作業時要首先打好止輪器。

② 液壓油一般使用 30 號液壓油，在寒冷地區使用航空液壓油。

③ 起復作業時，復軌器底座下面要處理成硬底，防止底座下旋。

④ 注意保持油管接頭和油泵內的清潔，防止油缸拉傷，延長復軌器使用壽命

⑤ 復軌器使用前，通用氣嘴向油缸空氣室充入一定的壓縮空氣，保證復軌器作業完后油缸自動回位。
