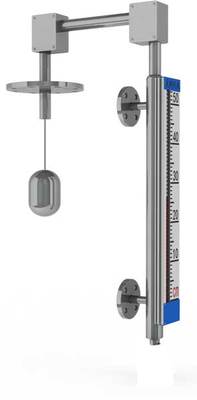

UFYZ帶遠傳磁翻板液位計 哪里的夜位計好 傳感器批發 磁翻板廠家 江蘇變送器批發價
[磁翻板廠家
傳感器批發
江蘇變送器批發價
遠傳
帶遠傳磁翻板液位價位
哪里的夜位計好]
楚雄彝族自治州液位計廠家
價格： 電議
物流： 江蘇 鹽城市 大豐市| 賣家支付運費
可銷售總量： 1000件
手機： 18014698989 郵箱： 1290020927@qq.com
傳真： 尚未完善 地址： 云南 楚雄彝族自治州
[磁翻板廠家 傳感器批發 江蘇變送器批發價 遠傳 帶遠傳磁翻板液位價位 哪里的夜位計好]
郵箱：
手機：
- 品牌： 精籟
- 型號： UFYZ
- 加工定制： 是
- 測量范圍： 500-3000mm
- 測量精度： ± 1.5%
- 測量管材質： ABS（ 工作壓力 0.6MPa） 1Cr18Ni9T
- 蔡經理： 19987822550
- 趙經理： 18014698989
可安需求訂購
一、結構特點
基本型液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
電遠傳在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
二、工作原理
該產品由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋以及液位變送器等組成，其結構如圖所示。工作原理為：本體外的翻板箱及變送器受本體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促使翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也可通過計算機進行集中監控。
三、主要技術參數
| 安裝形式內容 | 側裝式 | 頂裝式 | |
| 安裝間距 | 500,800,1100,1400,1700, | 500,800,1100,1400,1700, | |
| 工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介質密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
| 連接法蘭 | 不銹鋼 | 法蘭 20-40（D N 20 P N 4.0） | 法蘭 200-25（D N 200 P N 2.5） |
| ABS | 法蘭 20-10（D N 20 P N 1.0） （GB9119-88） | 法蘭 200-6（D N 200 P N 0.6） | |
| 主體材料 | |||
| 介質溫度 | -40 ℃ ~100 ℃ （ABS: -40 ℃ ~80 ℃ ） | ||
| 環境溫度 | -40 ℃ ~+70 ℃ | ||
| 示值誤差 | ± 10mm | ||
| 介質粘度 | ≤ 1st（10 - 4 m/s） | ||
| 上下限開關 | 1. 控制靈敏度 : 10mm | ||
| 電遠傳連續顯示 | 1. 精度 : ± 1.5% | ||
四、型號
1． 翻柱式磁浮子液位計的組成如下：
| | ||||||||||
| |
UYZ-34型磁性翻板柱液位計 | |||||||||
| | | |||||||||
| | | |||||||||
| | | |||||||||
| | | |||||||||
| 安裝間距 （ 測量范圍 ） | ||||||||||
| | | |||||||||
| | | |||||||||
| UFYZ 1 1 1 1 L= □ L= □ p= □ | ||||||||||
2 ．型號標記示例：
示例 1 ： UFYZ-34-1111 L=2500 ρ =0.6 側裝式 ,ABS（0.6MPa）, 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： UFYZ-34-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 （2.5MPa）, 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
定貨須知
定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
| 安裝型式 | 主體材質 | 公稱直徑 | 公稱壓力 DN | 法蘭外徑PN（Mpa） | 螺心栓圓孔直 中徑K | 螺孔徑 L | 螺栓 | 密封面 | 法蘭厚度 C | 法蘭密封墊 | ||||
| 數量n | 螺紋Th | d | f | 外徑 | 內徑 | 厚度 | ||||||||
| 側裝 | 不銹鋼 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 |
| ABS | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | 61 | 27 | 2 | |
| 頂裝 | 不銹鋼 | 200 | 2.5 | 360 | 310 | 26 | 12 | M24 | 274 | 3 | 32 | 284 | 220 | 2 |
| ABS | 200 | 0.6 | 320 | 280 | 18 | 8 | M16 | 258 | 3 | 24 | 262 | 220 | 2 | |
五、精籟電子可延伸技術：
1、輸出4-20MA模擬量連續信號。
2、與上層PLC控制系統連接實現自控（主推三菱系列PLC、施耐德PLC）。
3、藍牙手機顯示功能，在手機端顯示液位高度（藍牙距離10米）。
4、可支持GPRS遠程傳輸，GSM遠程通信。
5、可支持232、485通信，（MODBUS通信協議等）。
6、可支持DCS組態顯示。
六、使用說明
1、水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。
2、在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3、當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。
七、使用和維護：
1、包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
2、水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。
3、水位計必須垂直安裝，其垂直偏差度應小于3°。
4、水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
5、根據介質情況，應定期對本體管進行清洗，管內的雜物。
八、訂貨須知：
1、型號規格
2、測量范圍(中心距L)
3、工作壓力
4、工作溫度
5、材質要求
6、法蘭標準
