DW單體液壓支柱簡介

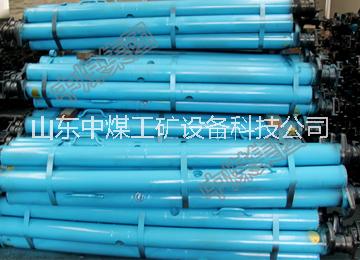

DW單體液壓支柱為恒阻式支柱，它可以與各種頂梁配合，也可以作主柱使用?？晒┟旱V一般機械化采煤或炮采工作面支護項板用，也可供綜合機械化采煤工作面端頭支護或其他臨時性支護使用。

DW單體液壓支柱與金屬鉸接頂梁配合，供煤礦一般機械化工作面及綜采工作面端頭或臨時支付頂板用，適用于煤層傾角小于25°的工作面，采取一定措施時，亦可用于傾角25°--35°回采工作面。本系列單體液壓支柱穩定性好、技術性能優勢突出，將煤礦普采工作面的單體支護高度由2.5米提高到3.5米，3.5米以下的煤層可實現一次性采全高，同時可為煤層厚度為4.5米以下工作面提供端頭及超前支護。

DW單體液壓支柱產品特點

1、工作行程大，特別適用于井下頂板高度變化大的工作面。

2、支柱采用內孔密封，在井下耐磕碰，使用面廣.

3、斷裂。采用摩擦焊、焊縫不斷裂。

4、支柱采用了新型的密封裝置，去掉了DZ型支柱活塞與活柱之間的泄露點，使用安全可靠。

5、可水平支護。

6、強度高,不彎曲。

DW單體液壓支柱型號意義

例如DW25-250/100：

D-代表單體液壓支柱

W-代表外注式

25-為支柱高度

250-為支柱的額定工作阻力

100-為支柱的油缸直徑

DW單體液壓支柱參數

DW06-300/100 300 38.2 118~157 15~20 630 485 145 100 含煤10（M10）乳化劑（或含MDT10乳化劑）2％乳化液 251

玻璃鋼單體液壓支柱產品概述

玻璃鋼單體液壓支柱為臨時支護設備，是煤礦行業進行巷道掘進、巷道維修中進行超前支護和臨時支護的新型裝備。該產品以乳化液或靜壓水為工作介質，由于關鍵零部件（活柱、缸筒、底座、復位彈簧等）采用的防腐工藝，有一定的耐酸、耐堿性，適用于不同的工作環境。

玻璃鋼單體液壓支柱產品特點

玻璃鋼單體液壓支柱具有重量輕、耐腐蝕、易操作等特點，重量?jī)H為同高度鋼支柱的40％左右，可以大大減輕操作者的勞動強度，提高工作效率。玻璃鋼單體支柱是一種新型單體液壓支柱，使用安全，可靠，輕便，得到各大煤礦的一致好評和認可，在煤礦支護中應用越來越廣泛。

玻璃鋼單體液壓支柱工作原理

玻璃鋼單體液壓支柱通過液壓站向與單體液壓支柱連接的三用閥注液，單體液壓支柱開始升起，達到需要的高度，利用液壓支柱內的密封圈的密封作用，完成支撐；如若下降則打開三用閥卸載閥，液壓支柱開始下降，完成工作。

玻璃鋼單體液壓支柱使用過程：

（一）升柱、初撐過程 玻璃鋼單體液壓支柱升柱時將管路系統中的注液手把插入三用閥注油閥體，掛好鎖緊套，操作注液手把，泵站高壓液經注液手把頂開三用閥中的球形單向閥，進入支柱，迫使活柱升高。

（二）承載過程玻璃鋼單體液壓支柱支設以后便處于承載狀態，隨著支護時間的延長，工作面頂板作用在支柱上的載荷增加，當支柱所承受的載荷超過額定工作阻力時，支柱內腔高壓液體作用在安全閥墊上的力，超過安全閥彈簧預先調定給予六角導向套的壓緊力時，壓縮安全閥彈簧，安全閥墊和六角導向套一起運動，安全閥墊離開閥座，安全閥被打開，內腔液體外溢，活柱下縮。使頂板壓力重新得到平衡。

（三）回柱過程玻璃鋼單體液壓支柱回收時，將卸載手把插入三用閥右閥筒的卸載孔中，轉動卸載手把，迫使閥套、連接螺桿、注油閥體等整體軸向移動，壓縮卸載閥彈簧，卸載閥墊離開左閥筒的密封面，卸載閥被打開，支柱內腔工作液，經左閥筒噴入采空區，活柱在自重和復位彈簧作用下回縮。完成支柱回收。
