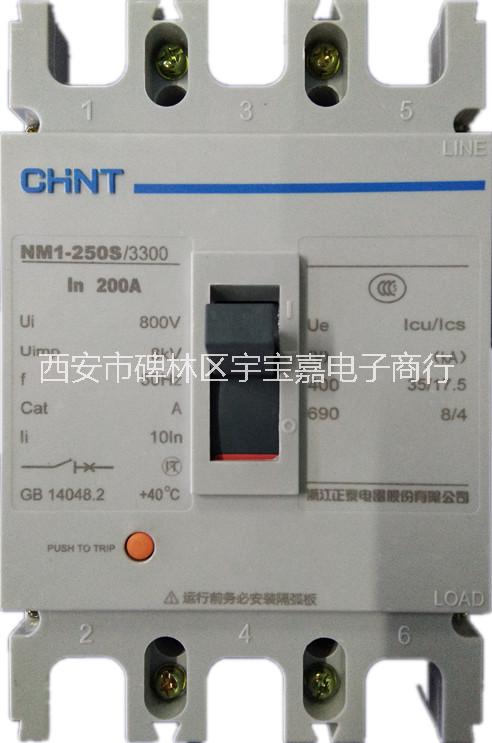

供應正泰塑殼斷路器NM1-250S/3300 160A NM1-160A

一、NM1系列塑料外殼式斷路器主要用途與適用范圍

NM1系列塑料外殼式斷路器，適用于交流50Hz，額定絕緣電壓至800V，額定工作電壓至690V，額定電流至1250A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓等故障的損壞。同時，也能作為電動機的不頻繁啟動及過載、短路、欠電壓保護。

斷路器按其額定ji限短路分?jǐn)嗄芰Φ母叩停譃镾型（標準型），H型（較高型），R型（限流型）三類。該斷路器具有體積小、分?jǐn)喔?、飛狐短等特點。

二、NM1系列塑料外殼式斷路器使用環境

1、適用溫度

周?chē)諝鉁囟壬舷逓?40℃；下限為-5℃；24h的平均值不超過+35℃。

2、海波

安裝地點的海拔不超過2000m。

3、大氣條件

大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50%；在較低溫度下可以有較高的相對濕度，***濕月的月平均相對濕度為90%，同時該月的月平均***低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。

4、污染等級

污染等級為3級。

5、安裝類別

主電路安裝類別為Ⅲ。

6、安裝環境條件

1）無顯著搖動和沖擊振動的地方；

2）在無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；

3）在沒有雨雪侵襲的地方。

7、儲存和運輸條件

1）適用于運輸儲存的溫度范圍-25℃~+60℃；

2）相對濕度（25℃時）不超過95%；

3）產品運輸過程中應輕搬輕放，不應倒放，應避免劇烈碰撞。

8、防護等級

防護等級為IP30。

三、NM1系列塑料外殼式斷路器型號及含義

注：*四極產品中性極（N）的型式分為二種：

A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；

B型：N極不安裝過電流脫扣元件，且N極與其它三極一起分合（N極先合后分）；

表1 脫扣器方式及附件代號

四、主要技術參數

1、塑殼斷路器器的額定值

2、配電用斷路器過電流脫扣器動作特性

3、電動機保護用斷路器過電流脫扣器動作特性

五、產品圖片

六、斷路器的內部附件和外部附件

1、斷路器的內部附件

a、分勵脫扣器

分勵脫扣器的額定控制電源電壓為：AC230V/50Hz、A0V/50Hz、DC24V，在70%~110%的額定控制電源電壓下斷路器能可靠斷開。

注：電壓規格選用DC24V時，額定電流應達到5A±0.5A。

b、欠壓脫扣器

當電壓下降（甚至緩慢下降）到額定電壓的70%和35%范能?chē)鷥?nèi)，欠電壓脫扣器應動作；在低于脫扣器額定電壓的35%時，欠電壓脫扣器應能防止斷路器閉合；在電源電壓等于或大于85%時，欠電壓脫扣器應能保證斷路器可靠閉合。

欠壓脫扣器的額定值為：AC230V/50Hz、A0V/50Hz。

提醒：裝有欠電壓脫扣器的斷路器，只有在脫扣器通以額定電壓的情況下，斷路器才能再扣及合閘，否則將損壞斷路器！

c、輔助觸頭

斷路器的輔助觸頭分為兩組，每組輔助觸頭電氣上不分開；輔助觸頭參數見如下表格；

報警觸頭的額定工作電壓及有關參數見如上表格。斷路器在正常分合時報警觸頭不動作，只有在自由脫扣或故障跳閘后觸頭才改變?cè)嘉恢谩?/span>

e、預付費電表脫扣器

NM1系列預付費電表脫扣器（以下簡稱脫扣器）適用于與IC卡預付費電表配套使用，脫扣器Ctrl端與電表信號端連接，檢查斷路器的進線端已經正確連接，并有A0V的電壓輸入。當用戶IC卡中無余額時，電表無AC240V電壓信號給脫扣器，斷路器會斷開電路，如果IC卡未充值而直接再次合閘，斷路器也會在0.5S~2s內分閘，只有當用戶給IC卡充值后，電表輸出AC240V電壓信號給脫扣器Ctrl端，斷路器才能正常合閘。

預付費電表脫扣器的額定工作電壓Ue為AC240V/50Hz，在（65%~110%）Ue范圍內能正常工作，當Ctrl端切斷后，斷路器會延shi0.5S~2s分閘。

2、斷路器的外部附件

電動操作機構型號見如下表格
