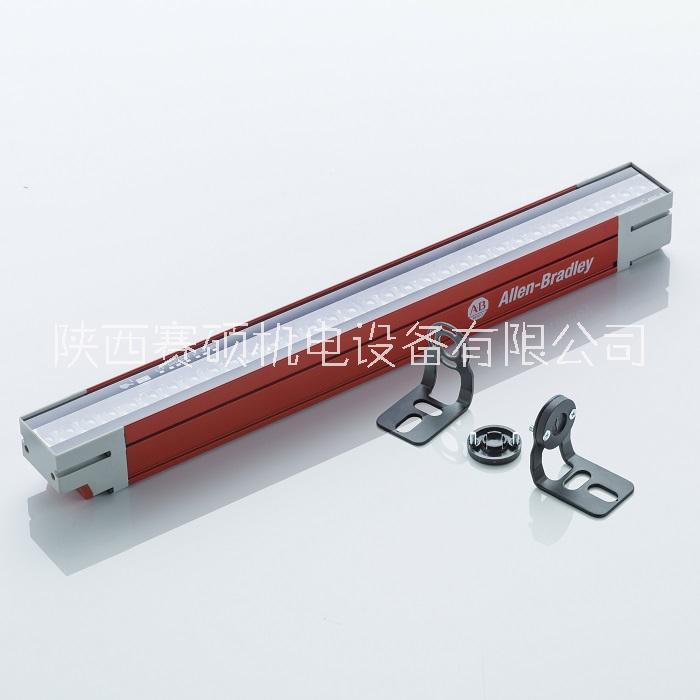

Allen-Bradley安全光幕450L-E4HL1350YD

艾倫-布拉德利 羅克韋爾Allen-Bradley(AB ) 存在感應式安全設備
450L GuardShield POC 安全光幕

我們的 450L GuardShield  POC 安全光幕不同于基于單獨變送器和接收器單元的傳統安全光幕。

允許通過插件模塊將每個收發器用作變送器或接收器。450L-B 是一個有開/關功能的基本模塊。

450L-E 模塊有集成激光對齊、級聯、遮擋和集成靜音功能。

特性:
.允許通過插件模塊將每個收發器用作變送器或接收器
.具有在收發器整個長度范圍內進行感應的主動保護區域
.提供寬泛的保護高度范圍：150 - 1950 mm (5.9…76.7 in.)，增量為 150 mm (0.5 ft)
.采用緊湊外殼設計，尺寸為 30 x 30 mm (1.18 x 1.18 in.)
.通過插件模塊上的 DIP 開關輕松配置啟動模式、外部設備監視 (EDM) 和掃描范圍.

  445L Safe 4和450L光幕具有類似的外殼特性。這些功能也允許445L安全4安裝支架被使用
向450L光幕遷移的路徑。這種方法簡化了遷移，因?yàn)樗拱惭b更改小化。
如果確定佳的遷移路徑是向440L光幕，則安裝支架必須更換。

450L-AD-OID
450L-ALAT-C
450L-AM-SM
450L-AM-TBM
450L-AMOD-MUT-8
450L-AMUT-IL
450L-APC-IO-8
450L-APR-BL-5
450L-APR-ED-8
450L-APR-EN-8
450L-APR-MU-8
450L-APR-ON-5
450L-APT-PW-5
450L-APT-PW-8
450L-APU-UN-8
450L-AS-1
450L-AT-14
450L-AT-30
450L-AT-40
450L-AW-0150
450L-AW-0300
450L-AW-0450
450L-AW-0600
450L-AW-0750
450L-AW-0900
450L-AW-1050
450L-AW-1200
450L-AW-1350
450L-AW-1500
450L-AW-1650
450L-AW-1800
450L-AW-1950
450L-B4FN0150YD
450L-B4FN0300YD
450L-B4FN0450YD
450L-B4FN0600YD
450L-B4FN0750YD
450L-B4FN0900YD
450L-B4FN1050YD
450L-B4FN1200YD
450L-B4FN1350YD
450L-B4FN1500YD
450L-B4FN1650YD
450L-B4FN1800YD
450L-B4FN1950YD
450L-B4HN0150YD
450L-B4HN0300YD
450L-B4HN0450YD
450L-B4HN0600YD
450L-B4HN0750YD
450L-B4HN0900YD
450L-B4HN1050YD
450L-B4HN1200YD
450L-B4HN1350YD
450L-B4HN1500YD
450L-B4HN1650YD
450L-B4HN1800YD
450L-B4HN1950YD
450L-E4A1L0150YD
450L-E4A2L0600YD
450L-E4A3L0900YD
450L-E4A4L1050YD
450L-E4FL0300YD
450L-E4FL0450YD
450L-E4FL0600YD
450L-E4FL0900YD
450L-E4FL1050YD
450L-E4FL1200YD
450L-E4FL1350YD
450L-E4FL1500YD
450L-E4FL1950YD
450L-E4HL0150YD
450L-E4HL0300YD
450L-E4HL0450YD
450L-E4HL0600YD
450L-E4HL0750YD
450L-E4HL0900YD
450L-E4HL1050YD
450L-E4HL1200YD
450L-E4HL1350YD
450L-E4HL1500YD
450L-E4HL1650YD
450L-E4HL1800YD
450L-E4HL1950YD
450L-ENETR
450L-ENETR-F
45AST-1JNB4-F4


ANSI B11:19的安全距離(Ds)公式略有不同，結果相似，
如下:
Ds = K x (Ts + Tc + Tr + Tbm) + Dpf
K:標準的手速是63英寸。(1600毫米)每秒
Ts:機器的停止時間
Tc:安全系統的響應時間
Tr:狀態感知設備的響應時間
Tbm:額外的時間允許剎車監(如果有)，以補償在正常停止時間的變化
Dpf:“標準”手在被探測到之前可能通過光幕移動的距離。
這個值是一個基于光幕分辨率的固定值。在本例中，我們使用以下值:
K = 63英寸。(1600毫米)每秒對于這個應用程序示例，
Ts = 300 ms(0.3秒)。
重要提示:必須測量每個應用程序的特定機器停止時間。
Tc = 90ms = 45ms (DIS繼電器)+ 45ms (K1和K2接觸器)
Tr = 15ms(光幕)
Tc + Tr = 90 + 15= 105 ms = 0.105秒
Tbm = 0(本應用程序不使用剎車)。
Dpf = 1 in。(25.4毫米)
Ds = 63 x(0.3 + 0.09 + 0.015 + 0) + 1 = 26.5英寸。(673.1)
光幕的安裝距離不得超過26.5英寸。(673.1毫米)遠離防護危險。
