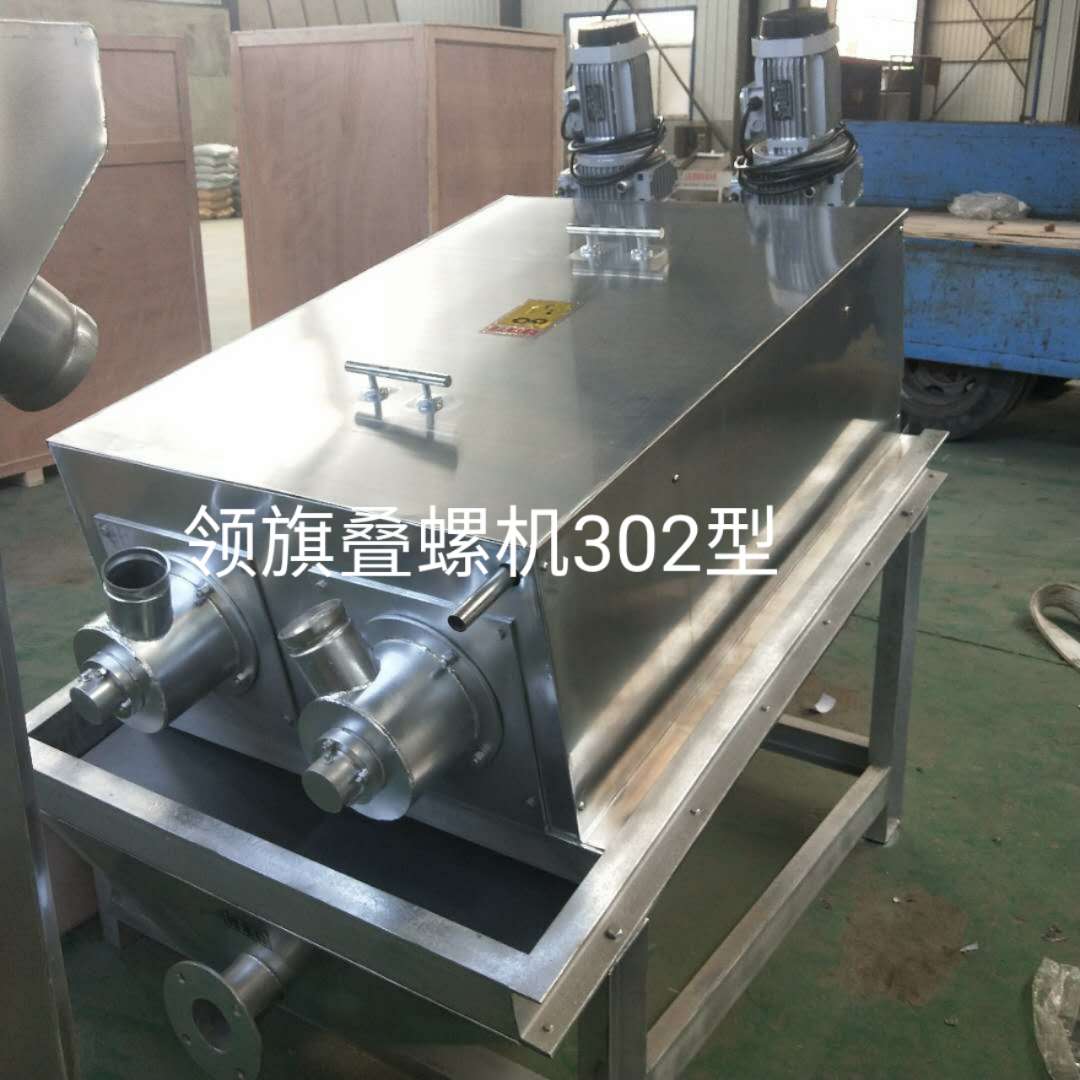

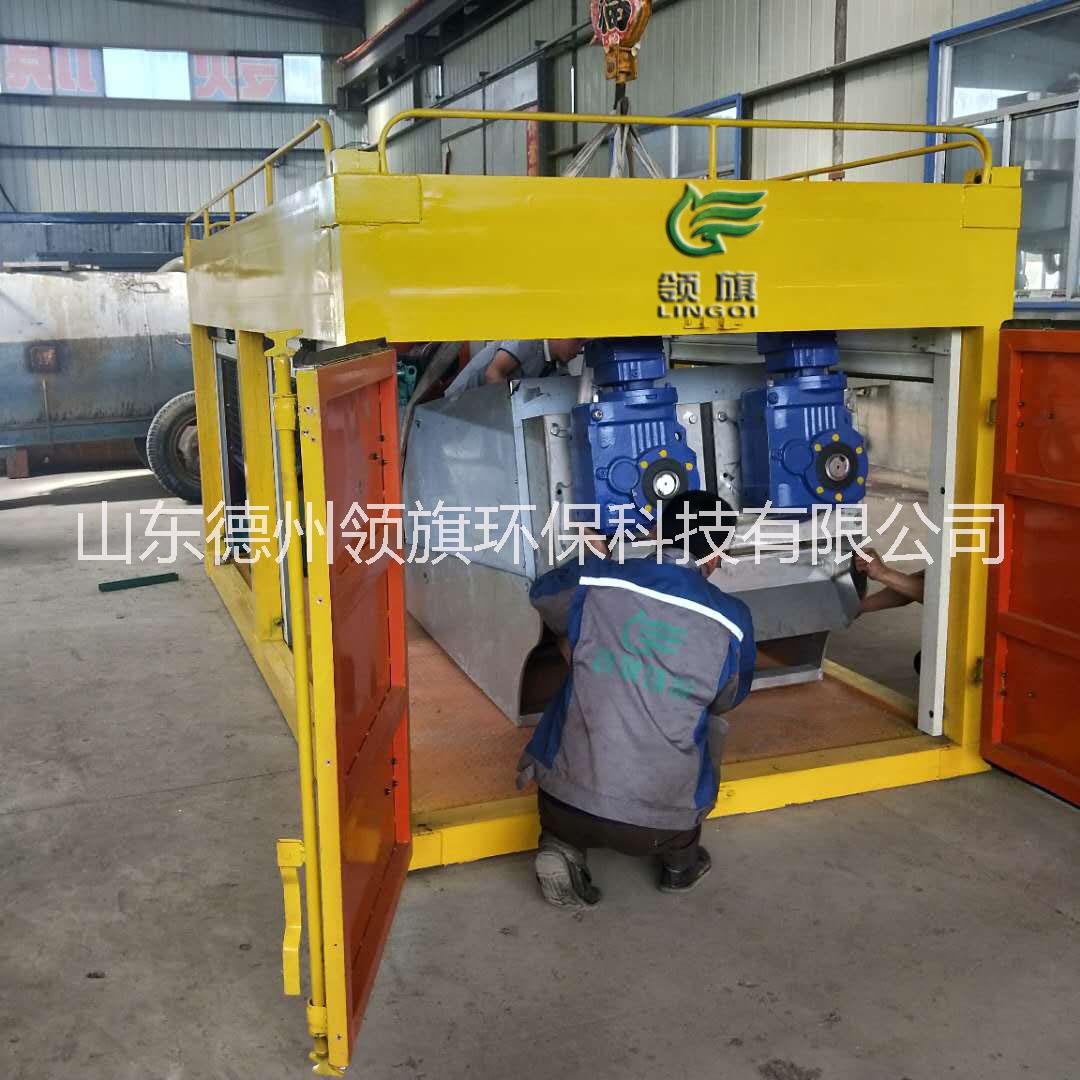

疊螺式壓濾機

1.1 設備清單

表1  設備清單

注：以上土建參數僅供參考，具體以圖紙及施工土建尺寸為準。以上設備技術規格參數如與圖紙或供貨廠家生產的參數有差異，需及時告知業主并經業主確認后方可改動。

1.2 工作原理及結構

疊螺污泥脫水機由疊螺體、驅動裝置、濾液槽、混合系統、架體等組成。疊螺污泥脫水機工作時，通過污泥泵將污泥提升至混合槽后，此時，加藥泵也定量地對混合槽輸送藥液，攪拌電機帶動整個攪拌系統將污泥與藥液進行充分混合，從而產生礬花，當液位達到液位傳感器上位時，此時液位傳感器得到信號，使得疊螺主體電機工作，從而開始壓濾流入至疊螺主體內污泥，在螺旋軸的作用下，將污泥一步一步提升至污泥出口，濾液則從固定環和游動環之間的間隙中流出來。

總的來說，疊螺污泥脫水機是運用了螺桿擠壓原理，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對污泥進行擠壓脫水的一種新型的固液分離設備。

1.2.1疊螺體

疊螺體由固定環、游動環、螺旋軸、螺桿，墊片和若干連接板等組成，固定環通過六根螺桿將其連接在一起，在固定環之間裝有墊片和游動環，固定環和游動環均由耐磨的材料制作而成，使得整機的壽命較長，螺旋軸穿在固定環和游動環中間，并且游動環空套于螺旋軸上。

主體是由多重固定環和游動環構成，螺旋軸貫穿其中形成的過濾裝置。前段為濃縮部，后段為脫水部，將污泥的濃縮和壓榨脫水工作在一筒內完成， 以獨特微妙的濾體模式取代了傳統的濾布和離心的過濾方式。污泥在濃縮部經過重力濃縮后,被運輸?shù)矫撍?span>,在前進的過程中隨著濾縫及螺距的逐漸變小,以及背壓板的阻擋作用下產生極大的內壓,容積不斷縮小,達到充分脫水的目的。

1.2.2驅動裝置

驅動裝置為設備的動力源，驅動裝置的性能將直接影響整機的性能，為此，我司選用性能優越的電機，電機防護等級為IP55, 絕緣等級為F級。電機符合IEC標準，電源為380V AC/3PH/50 Hz。

并采用變頻啟動和調速方式，以適合不同的應用工況，避免負載的沖擊。 QUOTE

1.2.3濾液槽

濾液槽由板件焊接而成，用來收集疊螺主體壓濾下來的濾液，濾液槽與兩側的側板直接焊接，并且在濾液槽的側面設有法蘭，以便與外部設備進行聯接。

1.2.4混合系統

混合系統主要用于將污泥與藥劑進行充分混合，以形成礬花進行入到疊螺主體進行壓榨脫水。

在混合槽設有進泥口、溢流口、加藥口和放空口，并設有液位調節裝置，從而可以調節污泥的進給量。

1.2.5架體

架體由型鋼焊接而成，整體焊接效果好，剛性好，在架體上設有起吊裝置，使得整機運輸，起吊十分方便。

1.3電氣控制柜

每臺疊螺污泥脫水機均配置一臺綜合電氣控制柜，電控柜應為污泥泵、加藥泵、疊螺脫水機、等設備提供電源、控制、顯示報警，以確保污泥脫水系統的安全運用。能實現手動或自動控制。

1.4設備設計、制造、檢驗所遵循的標準目錄

適用于本產品的“產品出廠前的檢驗規則和方法”

適用于本產品的“產品安裝手冊”及“產品安裝檢驗規則和方法”

適用于本產品的“產品型式試驗規則”“產品的試驗方法”

1.5設備的處理

1、不銹鋼件進行酸洗鈍化。

2、包裝前對機加工面按GB4879標準要求做防銹處理。

3、運輸安裝過程中涂層破損，嚴格按原涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

1.6操作指南

1.        該設備自動運行時請設定合理的運停時間，并按要求完成整道工序；
根據污泥濃度不同，將“流量調節管”調至不同高度， 污泥濃度高向下旋轉，濃度較低的向上旋轉；

2.        污泥量要適量，以防導致不良后果。若加入污泥量過載，脫水機本體內會因污泥量過多而造成污泥迂積到濃縮段，影響機器正常運轉；

3.        嚴禁大渣塊、木塊、金屬塊等硬質固體流入污泥泵體及脫水機的濾體中；潵到電機、電控箱等電器元件上；

4.        本裝置當切換至手動操作時，污泥水位的控制將無效，所以盡量避免手動的運行操作。

螺旋輸送機

1. 設備參數

1.1 設備清單

表1  設備清單

注：以上土建參數僅供參考，具體以設計院圖紙及施工土建尺寸為準。設備技術規格參數如與圖紙或供貨廠家生產的參數有差異，需及時告知業主并經業主確認后方可改動。

1.2 供貨范圍

整套完整的無軸螺旋輸送機應成套地配備安全、有效及可靠運行所需的附件。設備主要組成部分及供貨范圍（不限于此）：裝配完整的無軸螺旋壓榨機主要包括驅動裝置、無軸螺旋、U型槽、支架、襯板、備品用件等。廠家須結合本廠產品性能，根據土建、設備實際尺寸和輸送距離對設備長度等進行必要的核算和調整。

1.3 資料提交

供方應提交下列資料 :

合同簽訂前供方應提交下列資料但不限于以下內容:

— 設備的詳圖及安裝尺寸圖, 表明所有的安裝尺寸及材料

— 詳細技術說明及設備的性能描述

— 制造及設施

— 安裝方法的詳細描述及安裝精度規定

— 試運轉前的調試及檢測要求

— 格柵控制箱的接線圖及控制原理圖

—  設備各部分的重量

—  備品備件表

發貨前需提供下列資料但不限于以下內容如合格證，檢測報告，安裝、維修、運行手冊等隨機附件。

1.4 經驗和資格

制造商應有5年以上的該設備制造資歷,并出示5個以上的市政污水項目用戶證明。

1.5 技術要求

1. 一般描述

無軸螺旋輸送機可以將污泥進行輸送。結構原理簡單，性能可靠。

2. 工作條件

輸送機應能在如下條件工作：

工作地點：          戶外 /  室內

介質溫度:           0—40 ℃

介質 PH:            5—10

環境溫度:           -15—50℃

相對濕度:           <95%

介質:               壓濾后污泥

3. 性能要求

設備設計應簡單可靠, 在正常工作條件下, 能連續工作, 傳動平穩，沒有明顯振動或跳動，無異常噪聲。通常, 輸送機在正常情況下為間歇運行, 也能連續 24 小時運行。

整套設備設計使用壽命不小于15 年。

4. 設計與結構

⑴ 設備所有易磨損部件都應可更換，如襯板，螺旋等。

⑵ 軸承應防水、防塵、自潤滑

⑶ 無軸螺旋輸送機應能滿足24小時連續運轉

⑷ 減速箱所有結合面及輸入輸出軸密封處不得有滲漏

5. 驅動裝置

電機減速機應選用品牌產品，投標文件中需提供品牌名稱。

電機的電流應適合380V 、3相、50Hz, 設計的防護等級為戶外IP55，室內IP54，絕緣等級F級。

4.機架與輸送槽

機架應采用ASTM304不銹鋼制造，機架應有型鋼支撐固定在混凝土的土建基礎上。

螺旋輸送槽應采用ASTM304不銹鋼制造，厚度應大于4mm，制成U型斷面，除進料口敞開外，其余部分應沿螺旋槽加平蓋封閉。

5.螺旋葉片

作輸送用的螺旋葉片應是無軸結構形式，螺旋直徑由承包人根據輸送量及輸送長度的使用要求經計算后確定。螺旋葉片應采用SATM420不銹鋼或更好的材料，厚度不低于20mm，螺旋片寬度不小于80mm，焊接后的螺旋體應具有足夠的強度與剛度。

6.耐磨襯圈

螺旋輸送槽的底部應設置呈半圓狀的耐磨襯圈，材料應采用耐磨性能高的非金屬材料制作，襯圈圓弧應與螺旋體半徑相吻合，以減少過量間隙提高輸送效果，耐磨襯圈的使用壽命應不低于3年，襯圈的設置應方便安裝和更換。

7.沖洗裝置

投料后，在螺旋的輸送過程中必須連續有效地進行輸送、脫水，并帶有水洗功能，沖洗水泵裝置由承包人配套供貨，排液槽的出水管應從槽底伸出機外，接管至下水道的進水口。

8.出口壓力板

出口壓力板應采用可調節背壓的結構形式，以對柵渣的擠壓脫水效果進行調節。

9.引用和執行標準

JB/T2932-1999  《水處理設備技術條件》

Gb50205-2001  《鋼結構工程施工質量驗收規范》

Gb50231-98      《機械設備安裝工程施工及驗收通用規范》

Gb50334-2002  《城市污水處理廠工程質量驗收規范》

2．材質

機架：       不銹鋼SS304

U型槽：     不銹鋼SS304

無軸螺旋：   16錳鋼

U型襯套：   尼龍

緊固件：     不銹鋼 SS304

3.電氣控制

無軸螺旋輸送機應與回轉并聯式固液分離機進行連鎖控制，控制元件包含在格柵的控制箱內。

無軸螺旋輸送機應有手動單機開/停的功能，并應具有向中心控制室傳輸狀態信號的接口。

4.防腐處理

承包人提供的設備材料應適用于城市污水廠的腐蝕環境，未經保護或非防腐性材料。

1  污泥螺桿泵

1.1 設備清單

表1  設備清單

注：以上設備技術規格參數如與圖紙或供貨廠家生產的參數有差異，需及時告知業主并經業主確認后方可改動。

1.2 供貨范圍

一套完整的螺桿泵設備應成套地配備安全、有效及可靠運行所需的附件。設備主要組成部分及供貨范圍（不限于此）：

螺桿泵主機（泵機一體），緊固件以及其它備品備件。

1.3 資料提交

合同簽訂前供方應提交下列資料但不限于以下內容:

— 設備的詳圖及安裝尺寸圖, 表明所有的安裝尺寸及材料

— 詳細技術說明及設備的性能描述

— 制造及設施

— 安裝方法的詳細描述及安裝精度規定

— 試運轉前的調試及檢測要求

— 控制箱的接線圖及控制原理圖

—    設備各部分的重量

—    備品備件表

發貨前需提供下列資料但不限于以下內容如合格證，檢測報告，安裝、維修、運行手冊等隨機附件。

1.4 經驗及資格

制造商應有5年以上的該設備制造資歷,并出示5個以上的市政污水項目用戶證明。

1.5 技術要求

1. 一般描述

螺桿泵體積小，重量輕，噪聲低，結構簡單，維修方便。流量均勻壓力穩定，具有良好的變量調節性。適合輸送敏性物質和易受離心力等破壞的物品。

2. 工作條件

螺桿泵應能在如下條件工作：

工作地點：           室內

介質溫度:           0—50 ℃

介質 PH:            5—10

環境溫度:           -10—50℃

相對濕度:           <95%

介質:               污泥，含水率98～99.4 %

3. 性能要求

螺桿泵的型號規格應能夠滿足被輸送污泥液體的性質、流量和壓力。螺桿泵能夠在規定的范圍內正常連續工作，運行噪音小于70分貝，運行平穩，沒有明顯振動或跳動。電動機具有足夠的額定功率，當泵在其特性曲線上任一點運行時，電功率不超載。

整套設備設計使用壽命不小于15 年。

4. 設計與結構

⑴ 污泥進料泵應采用直聯型設計，泵的聯軸桿和驅動軸之間采用插入銷聯接結構，使得泵驅動部分很容易與泵體分開，便于快速拆卸，縮短維修保養時間。

⑵ 污泥進料泵的萬向節應由一些質硬、耐磨、易更換的部件組成，每個萬向節都應有一個聯軸桿襯套、兩個萬向節襯套和一個聯軸桿軸銷，外加一個軸銷護套固定，萬向節的壽命應有不低于10,000工作小時的保證。

⑶ 定子應為整體式模壓制造，不能采用切割及拼接方式制作；定子兩端與定子橡膠形成一個整體的端面密封，不是采用O型圈密封型式；定子的壽命應不低于10,000工作小時。

⑷ 不銹鋼銘牌牢固地固定在每臺泵的明顯的位置，銘牌采用沖壓的數字標志。

⑸ 電機應為鼠籠異步電機，電動機保護等級為IP55，定子采用F級絕緣。

2. 主要材料

泵套：                橡膠

轉子：                不銹鋼2Cr13

螺栓、螺母、墊片：    不銹鋼SS304
