礦用防爆攝像儀 KBA127 濟南廠商供應 礦用防爆攝像儀

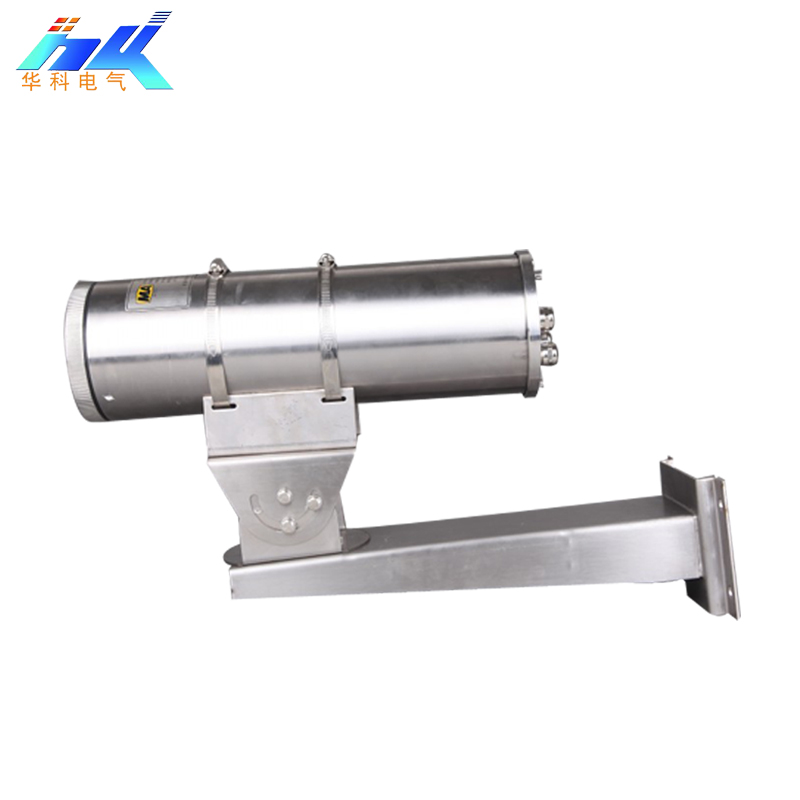

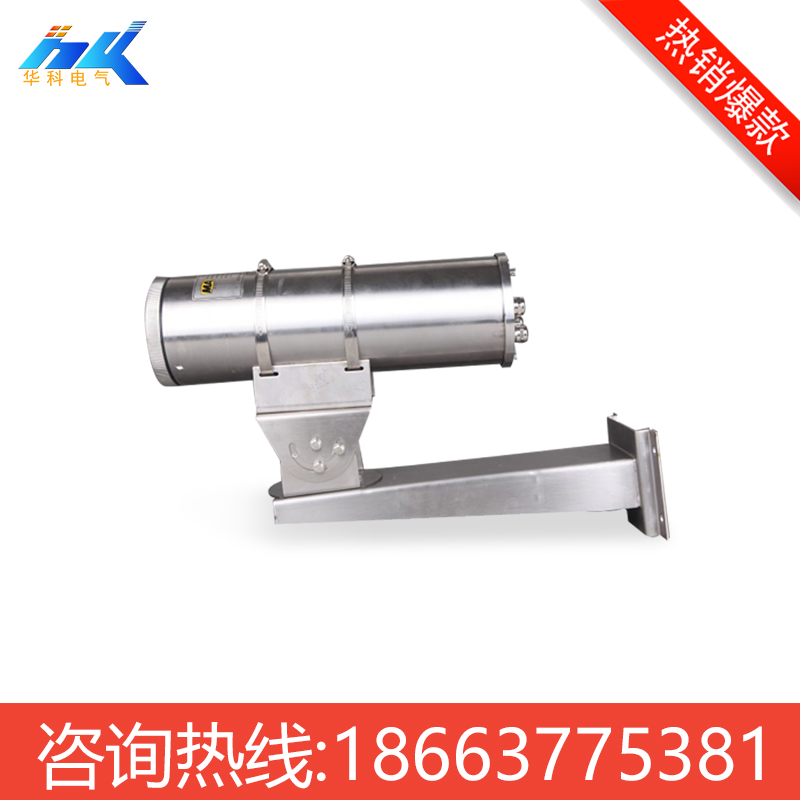

KBA127礦用隔爆型網絡攝像儀（有線型）

公司：濟南華科電氣設備有限公司

聯系人：王經理

聯系電話：18663775381

地址：山東省濟南市高新區天辰路1251號3號樓

概述

KBA127礦用隔爆型網絡攝像儀是KJ707煤礦圖像監視系統的產品之一，適用于井下煤塵的煤礦井下環境中，該攝像儀通過攝像頭采集視頻信號，視頻信號采用H.264壓縮技術并轉換成光信號傳輸至網絡，實現對井下圖像的監控；對外提供1路視頻光纖口，實現視頻信號的光纖傳輸。這種一體化的網絡攝像儀具有體積小、重量輕、要求照度低、清晰度高、抗干擾性好、能實現視頻信號的光纖傳輸?shù)纫幌盗袃?yōu)點，是煤礦井下工業電視監控系統的理想配套產品。

產品特點

不銹鋼防爆外殼，內置高清網絡攝像機（可選型）。內置光電轉換模塊，手拉手級聯方式安裝。節省線纜成本，方便施工維修。三個引線喇叭嘴，可以進行網線接入。內置超低照度黑白攝像儀，能在光纖較暗的條件下獲得良好的監視效果。視窗采用特殊的防爆平板玻璃制作，在堅固耐用的同時，保證了畫質的清晰。

簡要描述如下：

1、防爆型式:礦用隔爆型，標志為“ Exd  I  Mb ”。

2、供電電壓：AC127V，工作電流≤250mA。

3、外觀尺寸：170mm×157mm×422mm

4、重  量：約10kg

5、接口數量：1路視頻光纖口

6、視頻光纖口傳輸參數：

a) 傳輸距離：20Km；

b) 光學損耗：8dB；

c) 輸出光功率：≥-10dBm

d) 接收靈敏度：-22dBm（單模光纖，光波長：1310nm）。

e) 光纖連接器： FC

KBA127礦用隔爆型網絡攝像儀是KJ707煤礦圖像監視系統的產品之一，適用于井下煤塵的煤礦井下環境中，該攝像儀通過攝像頭采集視頻信號，視頻信號采用H.264壓縮技術并轉換成光信號傳輸至網絡，實現對井下圖像的監控；對外提供1路視頻光纖口，實現視頻信號的光纖傳輸。這種一體化的網絡攝像儀具有體積小、重量輕、要求照度低、清晰度高、抗干擾性好、能實現視頻信號的光纖傳輸?shù)纫幌盗袃?yōu)點，是煤礦井下工業電視監控系統的理想配套產品。

3.安裝使用

4.1KBA127隔爆型網絡攝像儀采用光纖輸出方式。下井安裝前，在地面將KBA127隔爆型網絡攝像儀的鏡頭聚焦調好。方法是：將網絡攝像儀光纖輸出口直接和光端機接收機相連，通過顯示器觀看圖像，將攝像儀對準5∽10m的低照度景物，調整鏡頭焦距使圖像清晰即可。

4.2如果井下環境很潮濕，且攝像儀在井下打開過后蓋，則通電工作后，攝像儀的玻璃內壁有可能結露而使圖像不清楚，打開后蓋擦除露水即可。

4.3機內光纖接續方法：打開后蓋,連蓋將機芯抽出，將需接續的光纜從喇叭嘴內導入,長度約1米，去光纜外皮,露出光纖0.3∽0.5米，切割光纖斷面，并用顯微鏡檢查其完好性，用工具（３Ｍ壓接工具或光纖熔接工具）將光纖和光纖跳線接好，小心盤放在機芯內,擰緊喇叭嘴,處理好冗余光纖，接線圖如圖3。

圖3 礦用隔爆型網絡攝像儀光纖接線圖

4.4安裝：本攝像儀應由人員攜帶至現場安裝，利用附帶的吊架吊在頂板的中間掛鉤上或用托架裝于巷道壁上，或振動不大于20m/s2的其它場所。

4.5井下調焦方法：一般在地面上按4.1的方法調好焦以后，在井下無需再調整焦距。若因種種原因需要在井下調整焦距時，可通過和圖像監控室通話聯系，調焦至圖像清晰為止。

4.注意事項

5.1  煤礦井下使用時必須嚴格按照煤礦規程對設備供電。

5.2  攝像儀的鋼化玻璃表面應定期（半年）擦除煤塵。

5.故障分析與排除

1.無供電電源

2.內部光纖或外部光纜斷裂

3.攝像機損壞

1．檢查接口電路電源的電壓輸入

2．更換或重新熔接光纖

3．?dāng)z像機返回廠家維修

圖像不清楚

1.聚焦不好

2.角度不好造成的曝光

3.鋼化玻璃內壁結露

4.軟件設置為低清晰度畫面

2．調整攝像儀角度

3．擦拭鋼化玻璃

4．將軟件設置為高清晰度畫面

6.運輸、儲存

7.1　運輸

完整包裝的產品，在避免雨雪淋襲的條件下，可適用各種運輸方式。

7.2　儲存

完整包裝的產品可在干燥、無腐蝕性物質、無強烈振動的室內存放六個月。

7.裝箱單

使用說明書 1份 、合格證
