現在才知道，原來在測量外徑的同時還能測量橢圓度 測徑儀 棒材測徑儀 橢圓度棒材測徑儀

針對目前電線、電纜、光纖、光纜、高線、圓鋼、棒材、管材、線材、橡膠、塑料等行業急需的檢測問題，在外徑在線檢測技術的基礎上，研究一種可實現高速、高精度、非接觸測量的橢圓度在線檢測儀。光電測徑儀是常用的外徑檢測設備，通常采用一組測頭就能實現外徑尺寸的高精度測量，對橢圓度的測量，主要采用多測頭多向測量技術實現測量。


光電測徑儀采用光電檢測技術與多組光學系統相結合，由多組測頭對被測工件徑向某一截面的多個方向同時測量，經接收光學系統、硬件電路系統和微機數據處理系統，得出被測工件的圓度誤差。
橢圓度的測量方法通常有兩種，一種是上面所說的多組測頭進行外徑尺寸的測量，另一種是一組測頭進行180°/360°等角度的旋轉。

多測頭測量法測量的是同一截面的外徑，旋轉法測量的類似曲線，不是同一截面的外徑。
多測頭測量法測頭固定，無旋轉部件，更不易損壞，同時使用壽命更長，維護更簡單。
多測頭測徑儀是根具測量的橢圓度要求高低來設置測頭組數的，通常橢圓度要求越高，測頭組數越多。光電測徑儀的測頭已經可達到八個，對同一截面進行全方位檢測，對橢圓度進行高精度測量。
光電測徑儀現在常用的測頭為雙測頭、三測頭、四測頭、八測頭。均能對外徑尺寸進行高精度的檢測。

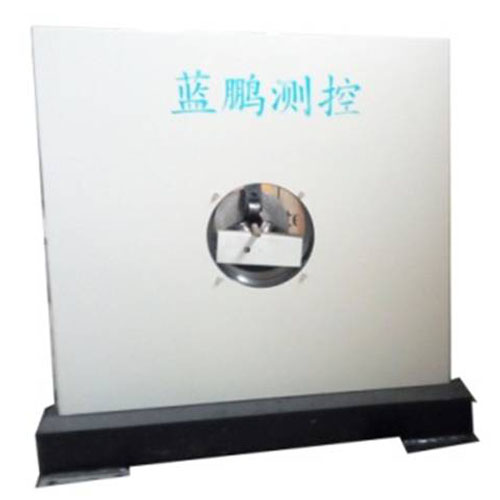

雙向測徑儀如上圖所示，對兩個方向上的外徑尺寸進行測量，通常應用于環境較好的線纜電纜等行業的外徑尺寸測量。四路測徑儀可對對橢圓度要求高的線纜電纜等進行外徑測量。還可以配備工控機系統，詳細顯示測量是的數據與橢圓度等尺寸。

另外還有適用于鋼鐵行業惡劣生產現場使用的四路測徑儀，它配備的更為齊全，工控機系統，高壓鼓風機，外接顯示屏，正壓分流冷卻防塵系統等?？蓪Ω鞣N鋼材的外徑尺寸進行測量，測量的橢圓度也很準確了。

還有八路測徑儀，這是可進行全方位測量的測徑儀，通常用于高線等生產線上進行在線檢測，它對橢圓度測量的精度更高，對橢圓度測量更準確。八路測徑儀可對高溫高速行進的高速線材進行在線檢測，同時適應惡劣軋鋼現場，為工作人員提供詳細的信息。對錯輥、耳子等基本缺陷都能測量出來。

對橢圓度的測量根據所需要檢測的線材、棒材、管材的需求來進行選擇，以上介紹的多路測徑儀均可實現高精度橢圓度及外徑的測量，是高速、高精度、非接觸測量的橢圓度在線檢測儀，同時也是高精度的外徑測量設備。通過測徑儀的測量，使得得到的數據更準確，質量更好，其實時性，工作人員更易發現缺陷并及時改進，提升成材率。
