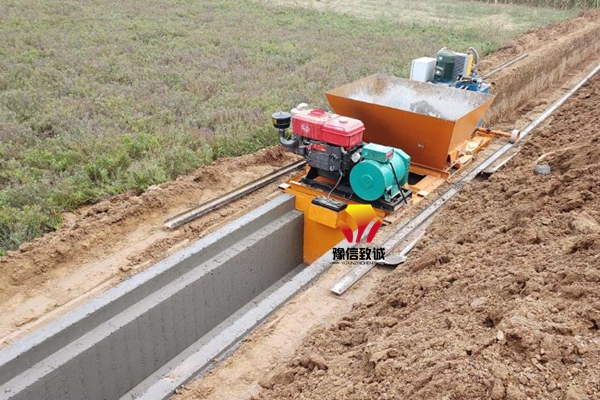

硬質渠滑膜機梯型渠成型機

硬質渠滑膜機梯型渠成型機廣泛用于農田水利，土地整改，公路溝渠排水，鐵路溝渠排水、城市溝渠排水等各種渠道混凝土的襯砌。

組成部分：

本機主要有挖斗,牽引機,澆筑機三大部分組成

1.挖斗是根據客戶的要求以及配套挖掘機的型號制定此挖斗。

2.牽引機有電動牽引機和柴油機牽引機兩種樣式，由于施工現場的特殊情況，電動牽引機更為適合施工的要求。

3.澆筑機是本設備的主要組成部分。澆筑機又由模頭、進料斗、振動模、尾模四部分組成。牽引模上拴有鋼絲繩，振動模內裝有振動器，進料斗用于混凝土進入模具成型，尾模兩側安裝有邊沿成型板。

分類：

關于水渠成型機有很多種方式，比如自走式、牽引式、推進式等機型，效果好的莫過于自走推進式的液壓U型槽成型機，這是農渠改造中效果明顯的造渠方式，也是農田水利項目的重點工程。

設備特點：

1 防滲效果明顯U型渠道成型機具有整體性強的特征，因而防滲效果明顯，斗渠以下的渠系水利用系數約為0.98，而未襯砌的還不足0.8。

2 施工方便，節約土地，降低投入U型渠道成型機的水力條件好，過水?dāng)嗝嫘?，開口相對梯形渠道小。因此，節約了土地的使用面積，減少了挖填土方量。

3.速度快，質量優，效率高。在一般的灌區進行機械施工，平均每個工人在一個工作日內可以完成10-20米長的U型渠道施工。在同樣過水量的條件下，一公里的梯形渠道需要大約132立方米的砼用量，而U型渠道只需要用砼96立方米，既減少了渠道建設占用土地的面積，又節約了投入的資金。

4. 渠道水流速快，輸水能力強，U型渠道成型機在輸水時，渠道的水流速度快，輸運沙石的能力強，平均流速每秒可以達到1.2m，渠道粗糙率值在0.013左右。而相比同等比降的梯形渠道粗糙率值為0.025，流速每秒0.6m。U型渠道在雜草叢生，水流不順暢的地方更能發揮輸水能力強的優勢。

設備操作說明：

硬質渠滑膜機梯型渠成型機主要用于梯形輸水渠道的混凝土襯砌。它具有一個行走車，在行走車上有一個可升降的框架，在框架上設有修渠裝置、送料裝置、梯形模、與梯形模相配合的擠壓裝置以及切縫裝置。工作時，將框架降入溝渠內。修渠裝置先將溝渠修整成所要求的Ｕ形面；混凝土由送料裝置送入溝內，并沿溝渠內壁分布，擠壓裝置的梯形壓頭移動，將混凝土推入梯形模與溝渠內壁所形成的梯形腔內擠壓成型，伸縮縫由切縫裝置完成。
