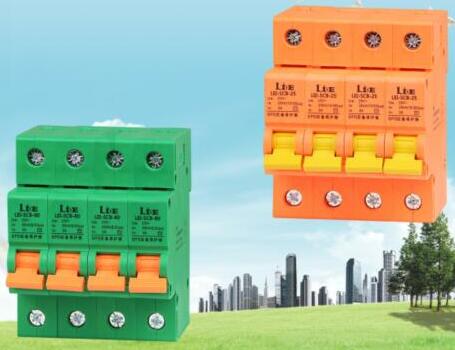

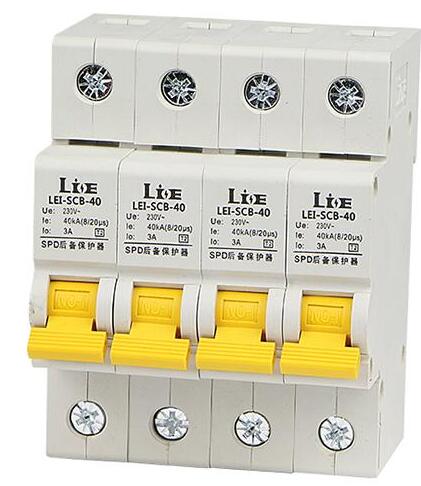

SCB1-40/4浪涌后備保護裝置

1：SCB1-40/4浪涌后備保護裝置是一種常用的方案，其特點是熔斷體為易熔金屬，呈電阻性，電阻為R。電感量很小，可以忽略。當雷電流(10/350μs或 8/20us)沖擊時，在線路兩端的限制電壓為：U熔=Ri+L(di/dt) L為連接導線電感，限制電壓主要由L(di/dt)決定，R上壓降較小。斷路器作后備保護時，因斷路器線路中有雙金屬熱敏元件和串聯的電磁脫扣器，呈感性阻抗，電感為LAB。

2：建筑電氣低壓配電系統中通常在SPD支路中接入一個限流元件作為SPD故障短路的后備保護。此限流元件可以是熔斷器、延時型空氣開關、剩余電流短路器。采用熔斷器來切斷續流的接線如圖所示：

其中熔斷器的額定電流應高于被保護系統的正常運行電流，它的熔斷電流應小于SPD電子固態保護器件在電弧區的續流?，F(xiàn)有市面上的大部分SPD產品其內部均帶有一個熔斷器（或熱斷路器），該熔斷器（或熱斷路器）主要起保護SPD的電子固態保護器件作用，由于SPD使用場所條件惡劣，其內部也可能出現短路，因此在現有的工程實際應用中都要求在SPD線路上加裝一組熔斷器或斷路器、剩余電流保護器（剩余電流保護器，價昂貴實際工程中較少采用），以保護SPD。

3：SCB1-40/4浪涌后備保護裝置工作原理：
  目前市場上SPD普遍存在的問題SPD外置脫離器（SCB 防電后備保護器）是根據IEC61643-4-43中的430.3條，確保SPD不起火、設備防雷持續有效，解決目前廣泛使用熔斷器或斷路器做外置脫離其存在保護盲區的問題，“在電路造成危險前，應該采用合適的過電流保護裝置”要求解決當SPD出現危險的工頻續流或危險的工頻漏電流時迅速脫口、而雷電流通過時不誤脫口的安全問題，是低壓供電系統電壓開關型SPD、電壓限制型SPD理想的配套器件。
 聲光報警功能：在通電的情況下，當SPD發生小電流短路時，同時電流達到浪涌后備保護器設定的電流時，同時發出聲音報警和光報警，浪涌后備保護器斷開，告知用戶及時更換SPD,更換合格的SPD后，合閘，報警解除。
