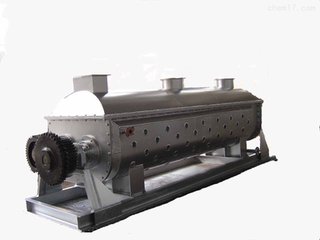

漿狀物料*空心槳葉干燥機



工作原理：

  空心槳葉干燥機是一種以傳導為主的臥式攪拌型干燥機。主體結構為帶有夾套的W型殼體內裝有成對的空心低速回轉中空軸，軸上焊有若干攪拌葉片，夾套和空心攪拌葉片，其內均通以熱載體，兩種加熱面同時對物料加熱。熱載體通常從干燥機中部送入，通過呈攪拌狀態的物料層表面，從另一側排出。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證傳熱效果。空心軸上密集排列著楔形中空槳葉，熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大，熱介質溫度從-40~320°C，可以是水蒸氣，也可以是液體型:如熱水、導熱油等。間接傳導加熱，沒有攜帶空氣帶走熱量，熱量均用來加熱物料，熱量損失僅為通過器體保溫層向環境的散熱。楔形槳葉傳熱面具有自清潔功能，物料顆粒與楔形面的相對運動產生洗刷作用，能夠洗刷掉楔形面上的附著物料，使運動中一直保持著清潔的傳熱面。

設備結構：

  空心槳葉干燥機由帶夾套的端面呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積于殼底的物料刮起，防止產生死角。槳葉的排布和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，干燥均勻。此外，停留時間亦可調節。

性能特點：
  1、能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層；
  2、系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間；
  3、處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。常用介質有：水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作，可在很多領域應用；
  4、環境污染小： 不使用攜帶空氣，粉塵物料夾帶很少。物料蒸發量很小，便于處理。對有污染的物料或需回收的工況，可采用閉路循環；

  5、操作費用低：低速攪拌及合理的結構。磨損量小，維修費用很低； 　

  6、操作穩定：由于楔型漿葉的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸，在軸向區間內，物料的溫度、濕度、混合度梯度很小，從而保證了工藝的穩定性。

產品優點：

  結構緊湊:該設備主要的傳熱部件是鏟形的槳葉，這些槳葉都密集的、按照規定的間隔交叉排列在固定的旋轉軸上，因此單位容積的傳熱比較高?；谶@一原因，這種設備的結構非常緊湊、占地面積??；

  傳熱效率高:由于原材料很好地連續混合攪拌，由于相對旋轉的鏟形的槳葉和傾斜的槳葉表面以及機體的加熱、冷卻，保證了所有與產品接觸的表面能夠均勻地傳遞熱能；

  自潔性能:由于槳葉的運動是相對旋轉，它們對附近的內表面起到連續的自潔作用。相互粘結的、堆積在槳葉上的產品都能夠被下來，重新進入生產過程；

  控制簡單:干燥過程和停留時間都可以簡單地檢查、控制和調整。它們都可以根據被干燥產品的物理性能單獨進行設定和調整，對軸或者槳葉的數量、轉速、傳熱體的溫度和干燥時間進行設定和調整；

  產生的粉塵和氣味較小:由于干燥過程中使用的氣體流量很小，因此能夠產生的粉塵和氣味也很小。因此，與其配套使用的吸塵器或者除味器也很小或者根本無需使用；

  適合于濕度很大產品的干燥:由于使用了槳葉式的干燥元件和連續的混合攪拌，能夠?qū)︷ざ群艽蟮摹⒏邼穸鹊牟牧线M(jìn)行干燥；

  幾乎沒有磨損和材料的損耗:槳葉的轉速很低，每分鐘只有10~40轉，這就有效地避免了磨蝕和由磨蝕帶來的機床設備快速的磨損。另外，也將金屬材料的破裂風險降低到了最小程度。

產品應用：
  該產品可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成干燥、冷卻、加熱、、反應、低溫燃燒等單元操作。設備特殊的楔形攪拌傳熱槳葉，具有較高的傳熱效率和傳熱面自動清潔功能。

適應物料：
  環保行業：污泥、電鍍下水污泥、鍋爐煙灰、制藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰；
  飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥；
  食品行業：淀粉、可可豆、玉米粒、食鹽、變性淀粉、藥品；
  化工行業：純堿、氮磷鉀復合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、碳酸鎂、氫氧化鋁、碳酸鈣、染料、分子篩、皂素。

操作規程及安全規則：

操作流程：

  1、排放蒸汽管路中的冷凝水，然后關閉該截止閥；

  2、開啟電控柜的空氣開關，啟動各加熱室的循環風機；

  3、開啟供汽截止閥，對干燥室進行加熱。同時調節輸送鏈條的松緊程度，然后開始給干燥機上料。特別：注意進料端下料的均勻性；

  5、通過調節進風及排風風閥的角度，控制干燥室內的濕度，以使達到物料干燥狀態；

  6、當最后一批物料離開干燥機時，即可關閉供汽截止閥，稍遲再關閉各風機；

  7、當最后一批物料干燥機后，關閉主傳動，然后將調速旋鈕逆時針旋轉到零位，控制器開關置于“斷”位置；

  8、清掃機器及周圍環境。

操作安全規則：

  1、檢修、保養機器，必須停機進行；

  2、開機前，應環視一下機器周圍，確認無不安全因素存在后，方可開動機器；

  3、電氣裝置不接地的絕緣電阻，不應小于2M；

  4、接地端子與要求接地的金屬部件間的阻值，應大于0.1；

  5、干燥機正常運轉過程中，必須巡視干燥機的循環風機、主傳動等動力部分，發現問題及時停機解決，干燥機的主傳動上的載料板的連接螺栓也必須定時檢查有無松動，松動部分及時擰緊。
