鋁/鐵鑄件X射線實時成像檢測設備 廠家 鑄造鑄件X射線檢測設備 鑄造行業X射線探傷儀

系統參數

外觀尺寸

1602mm*1296mm*2148mm（L*W*H）

設備重量

2T

整機功率

5KW

穿透力（AL）

50mm

檢測范圍

Φ300*400mm

載重量

30kg

工作環境

5-40° ≤80%HR

安裝電源

AC220V±5%  50HZ

輻射劑量

≤1uSv/h

X射線發生器

管電壓

130kV

功率

65W

焦點尺寸

5μm

探測器

成像面積

115mm*65mm

像素矩陣

1536*864

像素大小

75μm

幀率：

60fps

軟件功能

圖像處理

亮度、對比度調節；幀數疊加；窗寬窗位調節；圖像增強、濾波、銳化、反色、浮雕及氣泡測算 ；移動、放大、縮?。伙@示圖像縮放比例；顯示當前鼠標所在圖像坐標及灰度值

圖像測量

距離、半徑、多邊形、角度測量；箭頭和文字標簽；保存處理后圖像；

運動控制

各運動軸速度調節；CNC編程； 手動操作；

附加功能

 使用進口5um微焦射線源，分辨力高，細微缺陷識別能力提升。

 CNC可編程控制，節省批量工件的檢測時間。

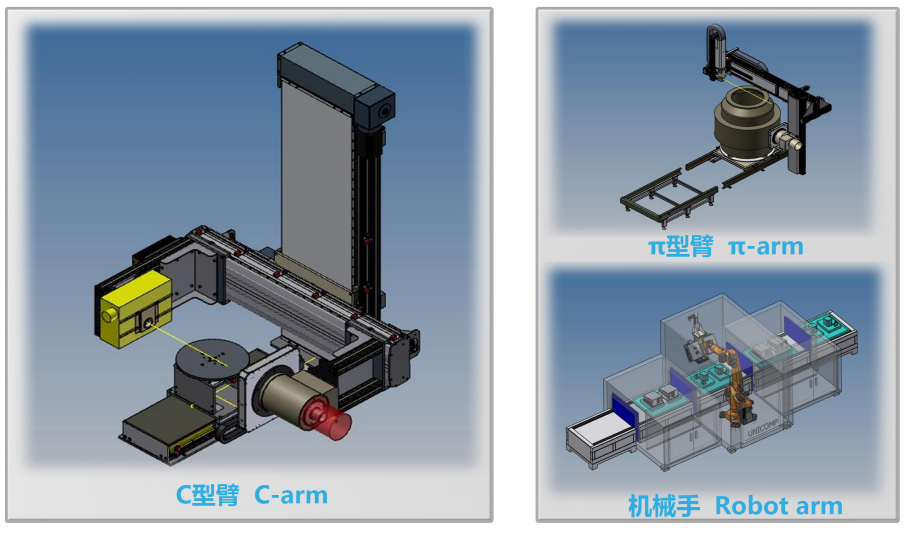

 C型臂五維檢測機構，無死角檢測

 伺服步進電機驅動，機構運行平穩。

 穩壓、隔離、濾波、接地等保護功能齊全

 預留工業云接口，數據及圖片實時上傳，具備可追溯性及大數據分析（選配）。
