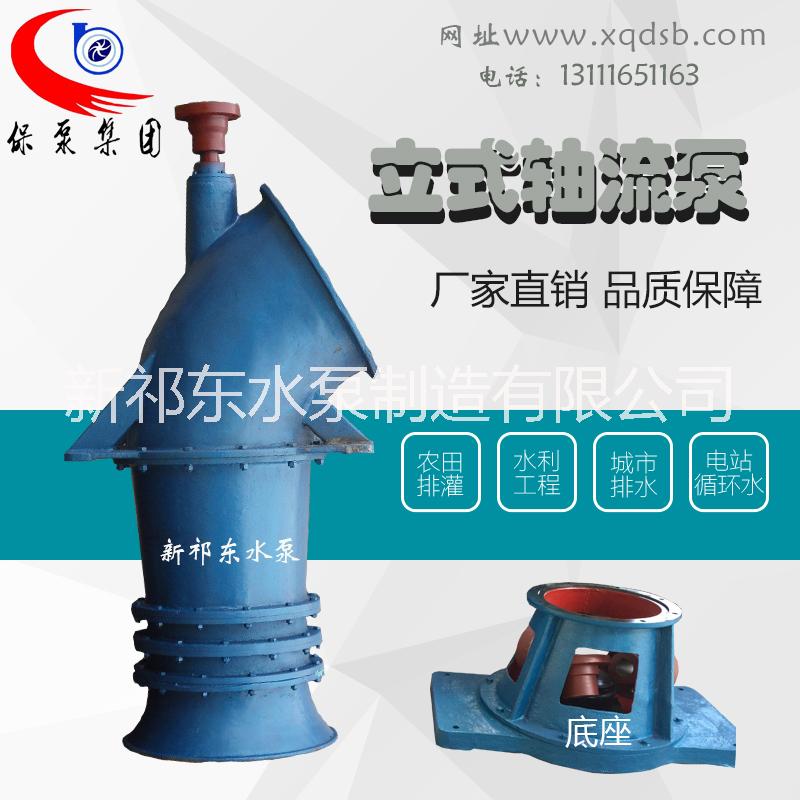

ZLB立式大流量軸流泵排澇泵污水水庫提升泵大口徑大功率灌溉泵立式泵

本型泵主要由水泵本體部分和傳動部分所組成。

1.      水泵本體部分：

    泵軸采用優質碳素鋼制成，它籍上下兩只橡膠（或塑料）軸承來制成。運轉過程中，提供了用來潤滑軸承的良好條件，泵軸上端的一只軸承，因多半高出水面，所以在填料函（或密封蓋）上裝一短管，供起動前灌輸清水潤滑該軸承之用（待起動出水后，灌水即可停止）。軸承頸部是一優質碳素鋼的軸套，表面涂有硬鉻，以提高耐磨性及抗蝕性。其它主要零件如：喇叭管、葉輪座、葉輪外殼、導葉體、軸承座、彎管、填料座和聯軸器等均由鑄鐵制造。填料座內裝有填料，以提高泵的密封性。

水泵葉輪的轉向，從吸水口看，為逆時針方向（從上往下看為順時針方向）。

水泵的葉輪外殼（或連于導葉體、進水喇叭上）與葉輪的兩相鄰表面，均呈球形面，這樣保證了葉片在任何安裝角度時，葉輪外圓與葉輪外殼之間有很小的間隙，以減少回流水量損失。

    根據使用的需要，該型水泵可按：“工作性能表”增速或降速使用或調節葉片的安裝角度，變更流量及揚程，擴大使用范圍。葉片采用優質鑄鐵制造，葉輪均經靜平衡校正出廠。葉片用葉片螺母（或葉片緊圈）緊固于葉輪座上，葉片與葉輪座相鄰表面刻有角度線。水泵出廠時，葉片之安裝角度一般為“零”度，用戶可根據需要，按照工作性能表自行調整葉片安裝角度。安裝前，用戶必須將葉片螺母重新緊固一次，以防松動而發生事故。

2.      水泵傳動部分：

根據各地區的動力情況及用戶使用需要，在定貨時應確定傳動方式，ZLB型軸流式水泵的傳動有三種方法。

    （1）      立式電機直接傳動裝置：

電動機借螺栓緊固于電機座上，傳動軸一端借尼龍柱銷聯軸器與電動機聯接，另一端用鋼性聯軸器與水泵聯接，傳動軸系優質碳素鋼制成，其它零件如電機座、軸承盒、軸承蓋底座等均由鑄鐵制成。水泵在運轉時，其全部軸向力（即水泵葉輪上的水壓力和全部水泵轉子重量之總和）均由電機座（或軸承座）內裝的軸承來承受。水泵轉子的軸向位移可借傳動裝置內的螺母來調整，這樣就使整個水泵機組簡化，安裝維修方便可靠。

    （2）      立式電機三角皮帶傳動裝置：

立式電機用螺栓緊固于機架上，機架緊固于導軌上，通過螺栓使機架能在導軌上滑動，以調整皮帶的松緊。運轉過程中的徑向力，由皮帶輪及電機上的徑向軸承承受。

    （3）      立式半交叉平皮帶傳動：

皮帶輪以鑄鐵制造，固定在軸承座與螺母間而安裝在傳動軸上，傳動軸的徑向力和水泵轉動零件的重量和運轉中的軸向力等均由球軸承支承。

3.      泵的支承：

    泵的本體重量（除去轉子部分）由支承泵體的基礎或梁承受，泵的轉子部分，傳動裝置（包括主傳動部分和動力機）的重量和泵的軸向力均由支承傳動裝置的樓面基礎承受。

4.      傳動軸：

    軸流泵的傳動軸，不宜過長，否則會給安裝維修帶來困難。

2、600(24)ZLB-125工作性能表
