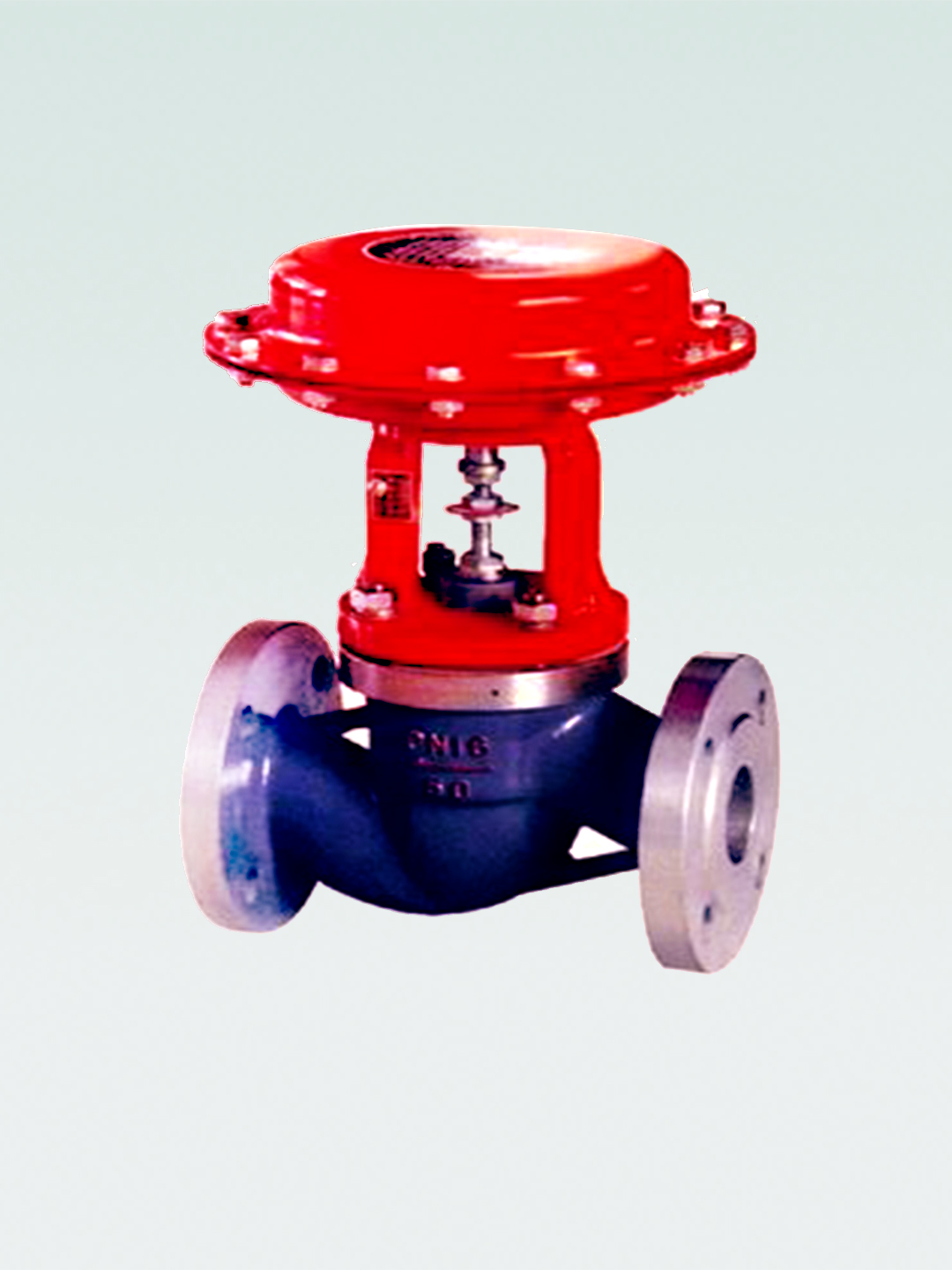

氣動薄膜切斷閥

產品概述：

產品概述
該閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
    切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。
    本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
產品特點
1.切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2.閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3.閥內件密封部分有嚴密型(堆焊硬質合金)和軟密封(軟質材料)兩種，關閉時密封性能優良。
4.平衡型閥內件，提高了切斷閥的許用壓差。
5.波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6.活塞式執行機構，操作力大，使用壓差大。
主要零部件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti、OCr18Ni12M02Ti、1Cr18Ni9Ti、堆焊司太菜合金
填 料：聚四氟乙烯、柔性石墨
波紋膜片：橡膠夾增強滌綸織物
彈 簧：60Si2Mn
 閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯      波紋管：1Cr18Ni9Ti

運行參數：

公稱通徑 DN(mm)			15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV		單座、雙座	5	7	11	20	30	48	75	120	190	300	480	760
		套筒			11	20	30	48	75	120	190	300	480	760
公稱壓力 PN(MPa)			1.0 1.6 4.0 6.4
額定行程 (mm)			8				12		20		25	40		50
有效面積(c m 2 )	ZMQ 型		100				200		400			600		1000
	ZSQ 型		100			125			160			250
允許泄漏量	硬密封 1/h		- 般： 10 -4 X 閥額定容量；嚴密型：單、雙座： 1.2X10 -7 ，套筒 5X10 -6 X 閥額定容量
	軟密封		VI 級
允許壓差 (MPa)	ZMQ P N 正作用		6.4	5.09	2.91	1.85	2.18	1.33	1.52	0.99	0.62	0.60	0.69	0.39
	ZMQ P N 反作用		6.4	6.4	3.88	2.47	2.91	1.77	2.03	1.32	0.83	0.80	0.92	0.52
	ZSQ P N		6.4	6.1	3.5	2.3	3.0	1.9	1.9	1.5	0.93	0.84	0.65	0.47
	Z M S QM		公稱壓力
信號壓力(kPa)	ZMQ		0 或 250
	ZSQ		0 或 400 ～ 600

使用范圍：

廣泛應用于化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
