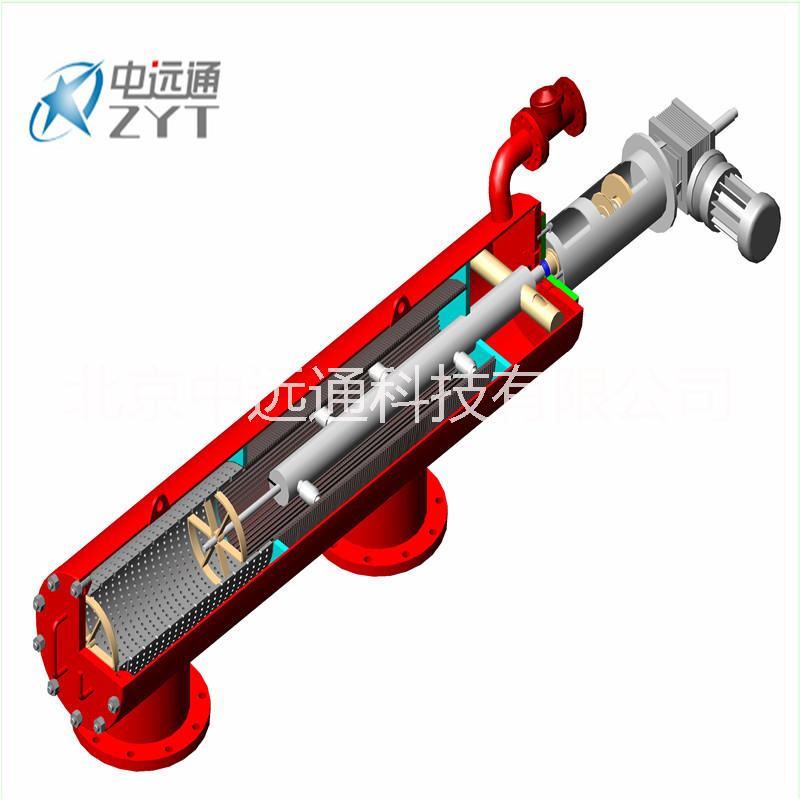

中遠通ZYT自動反沖洗過濾器

中遠通ZYT自動反沖洗過濾器產品簡介

1.1  說明:

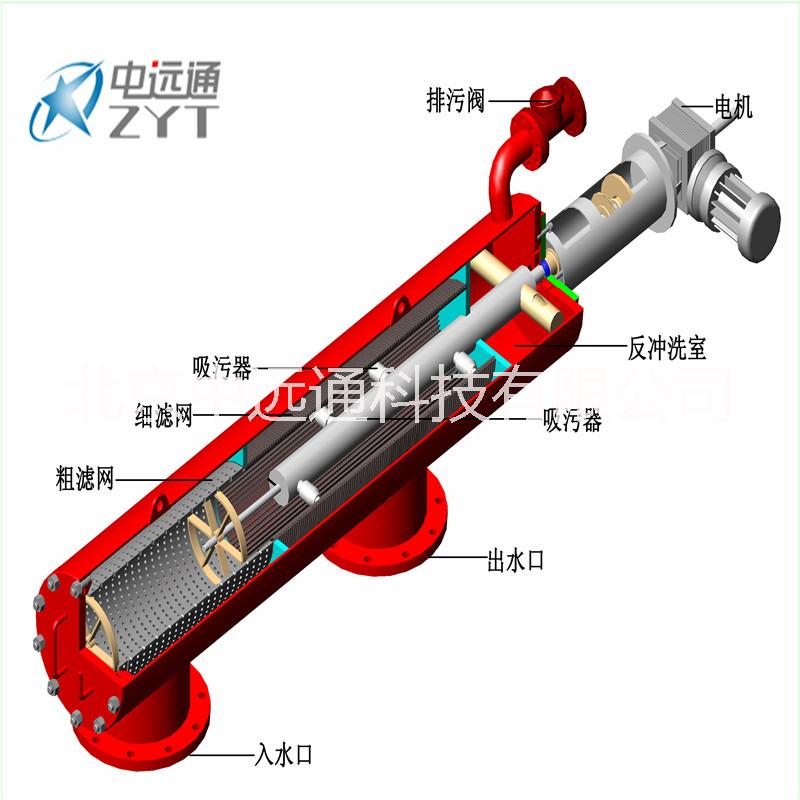

    中遠通公司引進以色列技術，主要部件以色列進口，殼體國內生產的A系列產品為自動反沖洗水過濾器。整個過濾系統包括殼體、粗濾網、精濾網、單個或多個沖洗閥(根據型號而定)及液壓或電子控制器。

1.2  工作原理：

     該機為臥式，水平安裝于管道上，需過濾的水自入水口進入過濾器，通過粗濾網，濾掉較大石子、樹枝等較大雜質，然后通過精濾網將較小顆粒的雜質去除。在過濾過程中，精濾網表面逐漸積累水中的雜質，形成過濾雜質層，由于雜質層堆積在精濾網的內側，因此在精濾網的內、外兩側就形成了一個壓差，從而會導致過濾水流量下降。此時可通過自動控制和手動控制兩種方式實現排污功能。其中自動控制分為壓差控制和定時控制。

1、 壓差控制：當精濾網內外的這個壓差(△P)達到壓差表的預設值時，自動清洗功能被啟動，此間系統的供水不中斷，排污閥打開，由電機帶動吸污總成縱向旋轉運動同時污水由排污閥排出；此時集污艙及集污器內的壓力大幅度下降，由此通過吸咀開始吸污過程。集污器軸向運動與旋轉運動的結合可將整個精濾網內表面完全清洗干凈。

2、 定時控制：當定時器設定的排污間隔時間到時，定時器會發送信號給電子控制單元，電子控制單元通過電閥來控制排污閥的開啟和關閉。

3、 手動控制：通過電子控制系統加裝手動清洗按扭完成清洗過程。

在排污過程中，當吸污器上端的控制檔片運行到最遠端時接觸到限位點，經過設置的周期后，電機反向運動，運動到最近端限位點停止。整個自清洗過程約80秒鐘。排污閥在一個自清洗周期結束時關閉，過濾器開始準備下一個自清洗周期。在整個自清洗過程中，主管道供水不斷流，反沖水耗小，過濾后的凈水由出水口持續流出。

1.3 使用范圍:

該設備適用于過濾各類水源中的鹽、水垢、沙、銹、粉塵、污垢和諸如水藻、蛤、蚌等有機材料。

1.4 設計特點：

     1)同比過濾水效率高；

2)自動清洗過濾網，清洗時主管道供水不斷流，反沖水耗?。?

3)運行、操作方便可靠；

4)易于安裝，便于維護。

中遠通ZYT自動反沖洗過濾器安裝和連接

1. 安裝和定向

根據原有管道的位置和走向安裝位置和走向。同時要注意以下問題：

（1)便于過濾器的操作、維護、部件的拆裝尤其注意留出濾網的拆裝空間。

(2)與反洗連接的排污管道不能過長，同時盡量減小阻力，讓排污順暢。

(3)電磁閥與反洗閥相連，電子控制器盡可能靠近。電磁閥直立安裝避免被外部材料污染的可能。

2. 管路連接

反洗排水管的直徑至少不小于排水管的口徑,并盡可能短(不應超過15英尺),且所用彎頭不應超過兩個。排污管不能使用上行水管。排污管線任何對水流的阻礙都會降低過濾器的自潔能力。進口管線中應包括一個至少1″的排氣閥以避免形成水錘。

3. 控制軟管的連接

中遠通ZYT自動反沖洗過濾器

中遠通ZYT自動反沖洗過濾器技術參數

l    最小工作壓力：                   0.3 Mpa

l    工作壓力：                   1.0 Mpa

l    過濾器清潔時的壓力損失：         0.02 Mpa

l    工作水溫：                   65℃

l    工作電源：                       380VAC

l    自清洗所需水量（最小工作壓力時）:約為設計流量的0.5%

l    過濾網材質：  精濾網材質: PVC-U骨架復合316L不銹鋼絲網

l    過濾器外殼材質：涂襯環氧樹脂的碳素鋼

l    過濾精度、設計流量、進/出口公稱直徑：見銘牌
