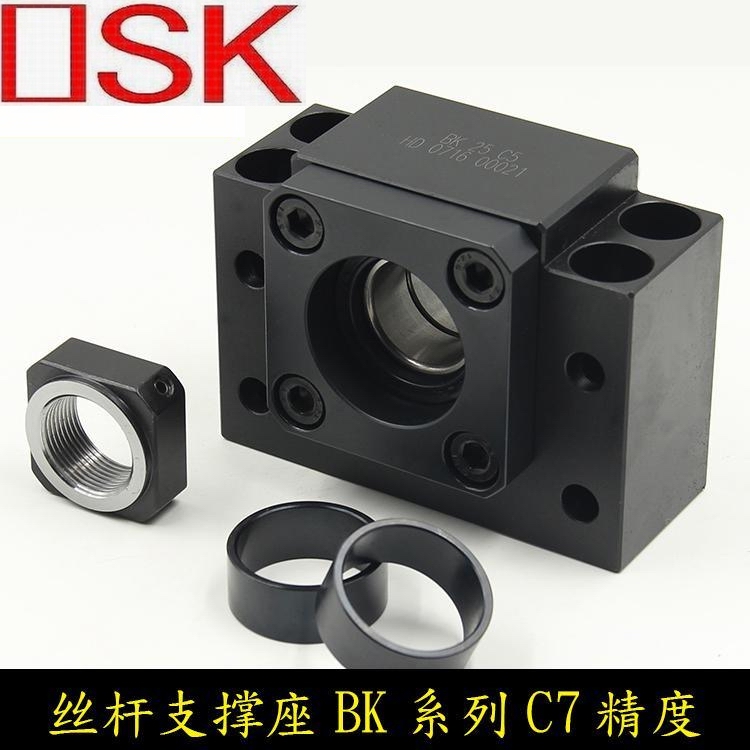

BK12絲桿支撐座 BK12/BF12

絲桿支撐座。是支持絲桿軸端的安裝軸承的座子，EK支撐座是屬于比較經濟型的支撐座，根據絲桿的大小不同，絲桿軸端采用的座子也不同，BK系列支撐座：BK10  BK12  BK15  BK17  BK20  BK25  BK30  BK35  BK40 ,配合BK系列支撐座使用的是BF系列支撐座，型號有BF10  BF12  BF15  BF17  BF20  BF25  BF30  BF35  BF40

1）軸承的采用
考慮到與滾珠螺桿在剛性上的均衡，使用高剛性低扭矩的角接觸球軸承（接觸角30°、自由組合）。同時，超小型支撐單元EK6、8裝有為超小型滾珠螺桿所開發的超小型角接觸球軸承。這種軸承接觸角是45°，球徑小、球數多，是具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。
（2）支撐單元的形狀
支撐單元有角型和圓型系列，可根據用途選擇。
（3）小型且安裝簡便
支撐單元是考慮了安裝周圍空間的、小體積的設計。同時，裝入了經過調整預壓的軸承，交貨后就可直接進行裝配，既降低了裝配工時，又可提高裝配精度

絲桿支撐座


固定側：
BK系列：BK10  BK12  BK15  BK17  BK20  BK25  BK30  BK35  BK40


FK系列：FK05  FK06  FK08  FK10  FK12  FK15  FK17  FK20  FK25  FK30


EK系列：EK05  EK06  EK08  EK10  EK12  EK15  EK20

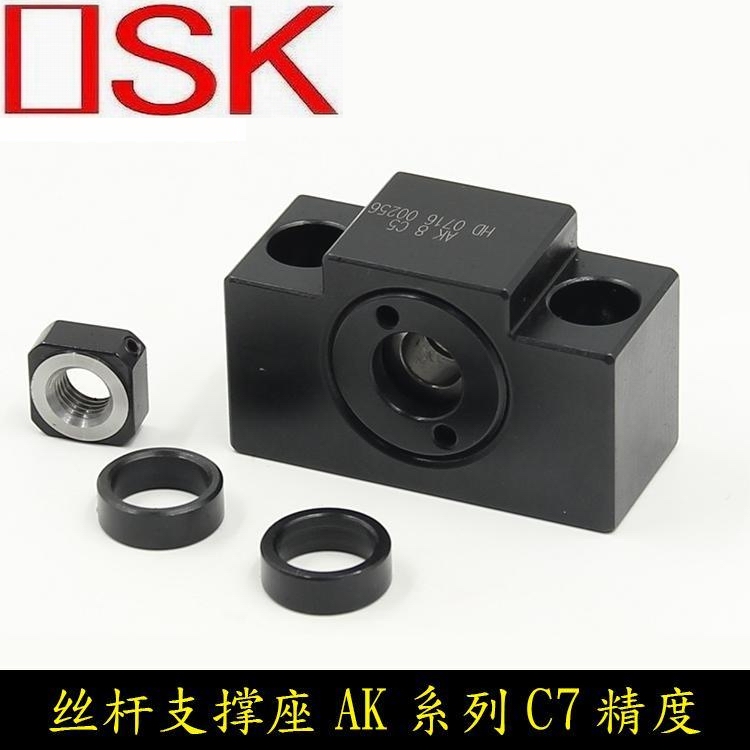

AK系列：AK10  AK12  AK15  AK20  AK25


支撐側：
BF系列：BF10  BF12  BF15  BF17  BF20  BF25  BF30  BF35  BF40


FF系列：FF05  FF06  FF10  FF12  FF15  FF17  FF20  FF25  FF30


EF系列：EF05  EF06  EF08  EF10  EF12  EF15  EF20


AF系列：AF10  AF12  AF15 AF20  AF25






安裝支撐座
(1)將固定側安裝到螺桿上。
(2)將固定側插入，擰緊鎖緊螺帽，用墊塊和內六角固定螺栓將其固定。
(3)支撐側軸承用止動環固定到螺桿軸上，并裝入支撐側支撐座。
注1：請勿將支撐單元拆解。
注2：螺桿軸插入支撐單元時，注意請不要將油密封墊片的凸緣球翻。
注3：用內六角固定螺栓壓緊墊塊時，為防止松弛請將內六角固定螺栓涂上粘結劑*再擰緊。
另外在嚴酷的條件下使用時，還必須采取措施防止其他零部件的松池，詳細情況請與我公司聯系。
