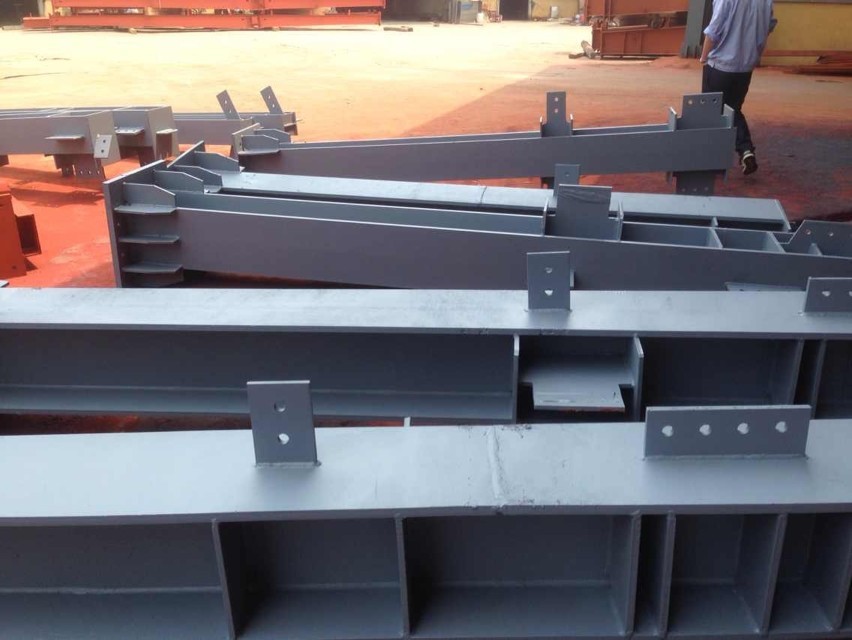

常州振華環(huán)氧富鋅底漆ZPZinc7062

Product Data Sheet

產(chǎn) 品 數(shù) 據(jù) 手 冊     振華ZPZinc7062環(huán)氧富鋅底漆

產(chǎn) 品 介 紹：

一種由環(huán)氧樹脂、聚酰胺固化劑及組成的雙組份高固體環(huán)氧富鋅底漆；

也可根據(jù)訂單要求而采用符合ASTM D520 TypeⅡ要求的低鉛定制。

主 要 性 能：

漆膜具有優(yōu)異的防銹功能；

可對局部破損區(qū)域提供陰極保護(hù)作用；

對經(jīng)噴射清理的碳鋼表面具有優(yōu)異的附著力。

設(shè) 計 用 途：

作為底漆，用于中等至嚴(yán)重腐蝕性環(huán)境下的經(jīng)噴射清理的裸鋼表面，如港口機(jī)械、海上平臺、工程機(jī)械、儲罐與管道、電力設(shè)施等等，與高性能油漆配套使用，可進(jìn)一步提高涂層的防腐蝕性。

可用于經(jīng)認(rèn)可保留的富鋅車間底漆表面；

可用于鍍鋅件損壞區(qū)域或硅酸鋅底漆涂層的修補；

維修時只有用在經(jīng)表面處理至裸鋼的表面上才能發(fā)揮其陰極保護(hù)防銹作用。

物 理 參 數(shù)：

顏    色       灰色或紅灰色

光    澤       無光

體積固體含量       62±2%

混合比重       約2.20克/毫升

典型膜厚與

理論涂布率                              典型

      干膜厚度（μm）         40          60         80

      濕膜厚度（μm）         66          96         129

      理論涂布率（m2/L）   15.5       10.33      7.75

實際涂布率    考慮一定損耗系數(shù)

VOC含量      ≤358g/L

施 工 詳 述：

適用底材與

表面處理       新鋼材：用適當(dāng)?shù)那鍧崉┏ケ砻娴挠椭⒂玫疀_洗表面的鹽份和其它污物。去除焊渣，磨平焊縫和尖銳邊緣，噴射清理至Sa2.5級（ISO8501-1），表面粗糙度達(dá)到Ry5=40-85?m（ISO8503-1比較板中的中等粗糙度）為，是在噴射清理后4小時內(nèi)涂裝底漆。

預(yù)涂車間底漆表面：焊縫、火工校正及損傷處應(yīng)噴射清理到Sa2.5級（ISO8501-1）或動力工具清理達(dá)St3級，只有經(jīng)認(rèn)可的完好富鋅車間底漆可以保留。

暴露在潮濕環(huán)境時，富鋅底漆表面會形成鋅鹽，覆涂前可溶性鋅鹽必須用淡水沖洗并用硬刷子去除表面的白銹（鋅腐蝕產(chǎn)物）。若富鋅底漆出現(xiàn)大面積的損壞，建議噴射清理。

維修：用適當(dāng)?shù)那鍧崉?表面的油脂，用高壓淡水清洗掉鹽份和其它污物。用噴射清理去除銹跡和其它松散物質(zhì)，也可采用動力工具打磨小面積銹蝕，用本品補涂部位。

施工和固化

環(huán)境條件       底材表面必須清潔干燥且溫度須高于露點3℃以上，相對濕度不超過85%。

只能在施工和固化得以正常進(jìn)行的表面溫度不低于5℃時進(jìn)行。

夏季氣溫高，小心干噴，在狹窄空間施工和干燥期間，需大量通風(fēng)。

施工參數(shù)       混合比    甲（基料）：乙（固化劑）=10：3（體積比）

      混合后使用期       6小時（20℃）

      /清洗劑      ZP103

施工方法       無空氣噴涂    推薦采用：噴孔口徑：0.43-0.53毫米，總輸出流體壓力不低于15MPa，注意經(jīng)常攪拌以防止沉降。

      空氣噴涂       推薦采用：注意經(jīng)常攪拌桶內(nèi)油漆并不斷搖動噴罐以防止沉降

      刷涂/輥涂：   適用，僅推薦用于預(yù)涂、小面積涂裝或修補。

干燥/固化時間

與覆涂間隔    底材表面溫度       5℃       15℃       25℃       35℃

      指觸干                              5小時     2小時     30分鐘      10分鐘

      硬 干                                24小時   20小時   14小時      10小時

      最短覆涂間隔                    20小時   15小時   10小時      6小時

      最長覆涂間隔       施工下一道涂料前，表面應(yīng)清潔干燥且無鋅鹽及污染物

      注：以上數(shù)據(jù)都是在通風(fēng)狀況良好、典型膜厚、相對濕度75%的條件下測得數(shù)據(jù)，僅供參考。實際干燥時間及覆涂前的時間間隔可長可短，取決于漆膜厚度、通風(fēng)狀況、濕度、下層油漆、提前裝卸需求和機(jī)械強度等因素的影響。完整的配套請見相應(yīng)的配套表，該配套表包括了所有參數(shù)和特殊條件。

典型油漆配套       前道配套油漆：直接噴涂在表面處理達(dá)到Sa2.5或St3級的鋼鐵表面或經(jīng)認(rèn)可的車間底漆（如ZPWeld1706環(huán)氧富鋅車間底漆、ZPWeld1704硅酸鋅車間底漆等）表面。

后道配套油漆：環(huán)氧系列、橡膠系列等。

包裝、貯存與管理：

包裝規(guī)格       甲組份：12公升/桶。 乙組份：3.6公升/桶

閃    點       >23℃（甲、乙及混合物）

貯存條件       須按照國家規(guī)定貯存。貯存環(huán)境應(yīng)干燥、陰涼、通風(fēng)良好并避開熱源和火源。包裝容器必須保持密閉。

貯存有效期    良好貯存條件下的貯存有效期為1年。

健康、安全與環(huán)境保護(hù)：

本品含有易燃物，施工現(xiàn)場安全應(yīng)符合有關(guān)國家或當(dāng)?shù)匾?guī)定。請注意包裝上的安全標(biāo)簽并閱讀產(chǎn)品安全數(shù)據(jù)手冊（MSDS）。

避免吸入蒸氣和漆霧，避免油漆接觸皮膚和眼睛，嚴(yán)禁吞服本產(chǎn)品，采取必要的預(yù)防和防護(hù)措施防火、防爆及保護(hù)環(huán)境。需在通風(fēng)良好的情況下使用本品。在狹窄處或空氣不流通處施工，必須提供強力通風(fēng)。

補充信息：

責(zé)任聲明       您可以從上海振華重工（集團(tuán)）常州油漆有限公司獲得產(chǎn)品資料和現(xiàn)場施工技術(shù)服務(wù)。本產(chǎn)品資料及數(shù)據(jù)是根據(jù)我們的試驗和實際使用中的經(jīng)驗而積累的，可作為施工指南，但由于產(chǎn)品的使用通常在我們的控制范圍之外，所以我們只提供產(chǎn)品本身質(zhì)量的保證。我們保留不預(yù)先通知而根據(jù)產(chǎn)品的不斷改進(jìn)而進(jìn)行修改的權(quán)利。

版本信息       出版于2015年03月25日，本產(chǎn)品說明書取代以前的版本。
