CX8835耐壓40V車充IC 支持5V輸出5V輸入PD方案

CX8835耐壓40V車充IC  支持5V輸出5V輸入PD方案

概述

CX8835 是一款輸入耐壓可達 40V，并且能夠實現精準恒壓以及恒流的降壓型 DC-DC 轉換器

CX8835 內置 80mΩ High-side PMOS 以及 20mΩ Low-side NMOS，可支持 3A 持續輸出電流輸出電壓可調，最大可 支持 100%占空比

CX8835 具備高性能的負載響應以及輸入電壓響應能力，同時精準的恒壓和恒流控制環路實現極小的負載調整率和 線性調整率

CX8835 無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能 CX8835 是一款應用極間，性能卓越，穩定可靠的恒壓恒流降壓型 DC-DC 轉換器

特點

● 輸入耐壓可達40V

● 內置80mΩ High-side PMOS

● 內置20mΩ Low-side NMOS

● 可支持3A持續輸出電流

● 可支持100%占空比

● 輸出電壓電流可設（2.5V-25V）

● 恒流精度 ±6%

● 恒壓精度 ±2%

● 無需外部補償

● 135k Hz固定開關頻率

● 線纜補償壓降

● 短路保護(SCP)，過熱保護（OTP），過壓保護（OVP），欠壓保護（UVLO）

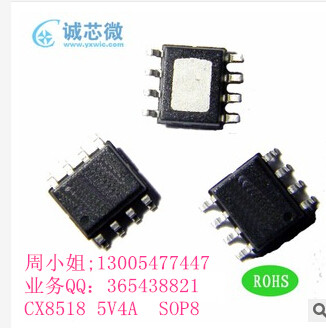

● SOP-8L封裝形式

應用范圍

● 汽車充電器

● 照明燈

● 便攜式設備供電電源
