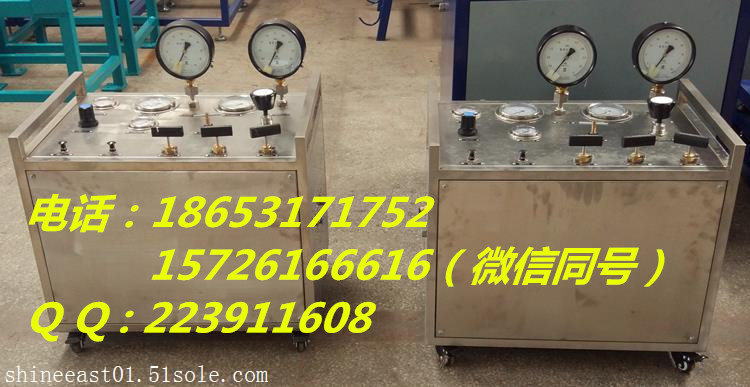

安全閥綜合測試試驗臺是我公司參考GB/T 12242-2005（壓力釋放裝置、性能試驗規范）研制而成的安全閥整定、校核壓力的新型試壓裝置。

一、功能

安全閥綜合測試臺對各種微啟式安全閥進行整定壓力調整、整定壓力檢測、回座壓力檢測等，考核其壓力安全性能。

二、型號

      SVT-15-200

三、系統組成

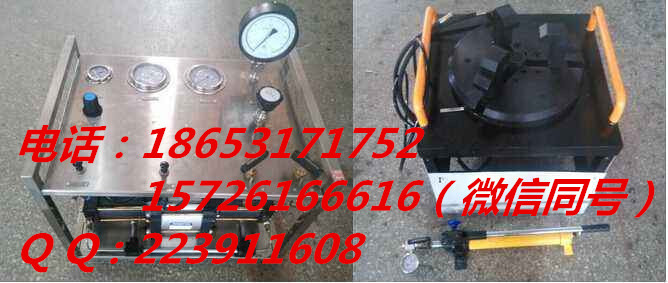

主要由動力系統、工件裝夾系統兩部分組成。

1. 動力系統：

高壓動力源：

1.1、氮氣瓶組（15MPa/40L）提供檢測壓力。客戶自備。

2. 工件裝夾系統：

夾緊系統動力采用手動試壓泵提供夾緊壓力（可以提供0-16MPa輸出壓力）。夾緊座一個卡盤，卡盤夾緊力輸出到20T,充分滿足安全閥的壓力要求。

四、主要設備清單

五、機械控制部分使用說明

5.1原理圖

5.2操作過程

5.2.1、連接管路（按圖示），開啟氣源。

      氮氣瓶做氣源，將系統的氮氣入口與氮氣瓶用高壓膠管可靠連接，其余連接同上。

5.2.3、選擇相應的壓力表，打開該壓力表相對應的針閥（切勿選錯量程，造成精密壓力表的損壞）。

5.2.4、對于壓力低于10MPa的安全閥，采用氮氣瓶組提供的壓力即可，無需啟動增壓泵。

5.2.5將氮氣瓶與系統用高壓膠管連接好，將氮氣減壓閥完全旋松，處于關閉狀態（順時針增大，逆時針減?。?，同時將高壓減壓閥完全旋松（順時針增大，逆時針減?。４蜷_氮氣瓶開關和氮氣進氣針閥。5.2.6裝卡安全閥，螺紋式的安全閥，通過轉換接頭與小卡盤的頂桿相連。法蘭式的安全閥，通過密封轉換座與頂桿相連；根據校核壓力與安全閥通徑，選定卡盤（小卡盤的夾緊缸直徑100MM，夾緊力可達到20T）。夾緊力F的計算方法F=3.14*DN²*P_校核*（1.5~2）/4000(T)。確定好夾緊力與夾緊油缸后，確定夾緊手動的壓力P泵=4*F*10000/3.14*DN²。

   卡盤的校核壓力參考附圖

5.2.7、校核操作：根據所需校核的整定壓力，調整高壓減壓閥閥后的壓力略高于整定壓力，打開高壓開關，注意觀察精密壓力表的示值，當達到整定壓力的90%時，調整高壓開關的開啟度，將增壓速度控制到最小，觀察安全閥微啟開時，壓力表示數的變化。記錄起跳壓力，關閉高壓開關，根據精密表示數記錄回座壓力。

   5.2.7、打開管路卸荷閥，確保管路壓力為零，打開手動油泵的卸荷閥，調整回程減壓閥壓力至0.4MPa左右，打開手拉閥，移走安全閥。

七、使用時的注意事項及維護保養

7.1、測試時，安全閥應潔凈無污染

7.2、進行試壓工作時，操作人員必須注意壓力表的升壓情況及連接處的滲漏情況，發現問題應立即停泵、卸壓排除。

7.3、增壓泵工作定將二聯體的油霧器加入潤滑油，南方用10#或20#機械油，北方冬季用防凍機械油或低凝液壓油。

油霧器內必須有潤滑油，以潤滑氣動泵。油量調節為每分鐘1-2滴即可，油杯內加油必須在無氣壓時進行。

7.4、該泵使用氣體要求為潔凈氣源，雖然裝置中已配套有二聯體，建議用戶使用前還要自配一套高精度的過濾。

7.5、 分水濾清器中的積水隨時放掉，過濾杯水要經常清洗干凈，清洗時先用礦物油清洗在用低壓空氣吹干杯子，切忌用、、醋酸鹽、等溶液清洗。因這些溶液將損壞杯子。

7.6、本機的試壓介質必須保持清潔，因試壓介質不清潔，將導致該機的閥類密封不嚴，影響使用。

7.7、本氣體增壓系統之核心元件為我公司引進國外技術自主研發的產品-氣液增壓泵，該泵具有輸出壓力高，易于調節，自動保壓，等諸多特點，因而得到了廣泛應用。

7.8、調節調節閥從而調節輸入壓力，輸出氣體即可得到相應無級調節。

7.9、SHINEEAST產品只允許在特定的工作環境下使用。液壓管路和氣管存在噴射或爆裂的可能，啟動設備工作之前要檢查各管路外殼是否有損壞，若出現撕裂、皺折、切口、脫落、磨損、脆化等現象，應讓專業人員進行維修。

     7.10、在選用潤滑油以及過濾介質時，請注意環境保護，人身安全健康以及符合排放法規。

     7.11、設備工作時，請勿將身體的任一部位觸及運動部件。

     7.12、設備不工作時，應切斷氣源。

     7.13輸入氣壓不得超過額定氣壓0.8MPa

7.14、對膠管作液壓測試時，膠管及連接管道內的氣體應排除干凈，對于大容積膠管進行高、超高壓承壓試驗時很有必要，這樣做使升壓平穩又安全。

7.15、進行試壓工作時，操作人員必須注意壓力表的升壓情況及連接處的滲漏情況，發現問題應立即停泵、卸壓排除。

7.16、高壓泵只是起增壓作用，啟動該泵并不增加排量，因而在向被檢容器灌液時，應使該泵停止動作，免使增壓泵密封件無功磨損。
