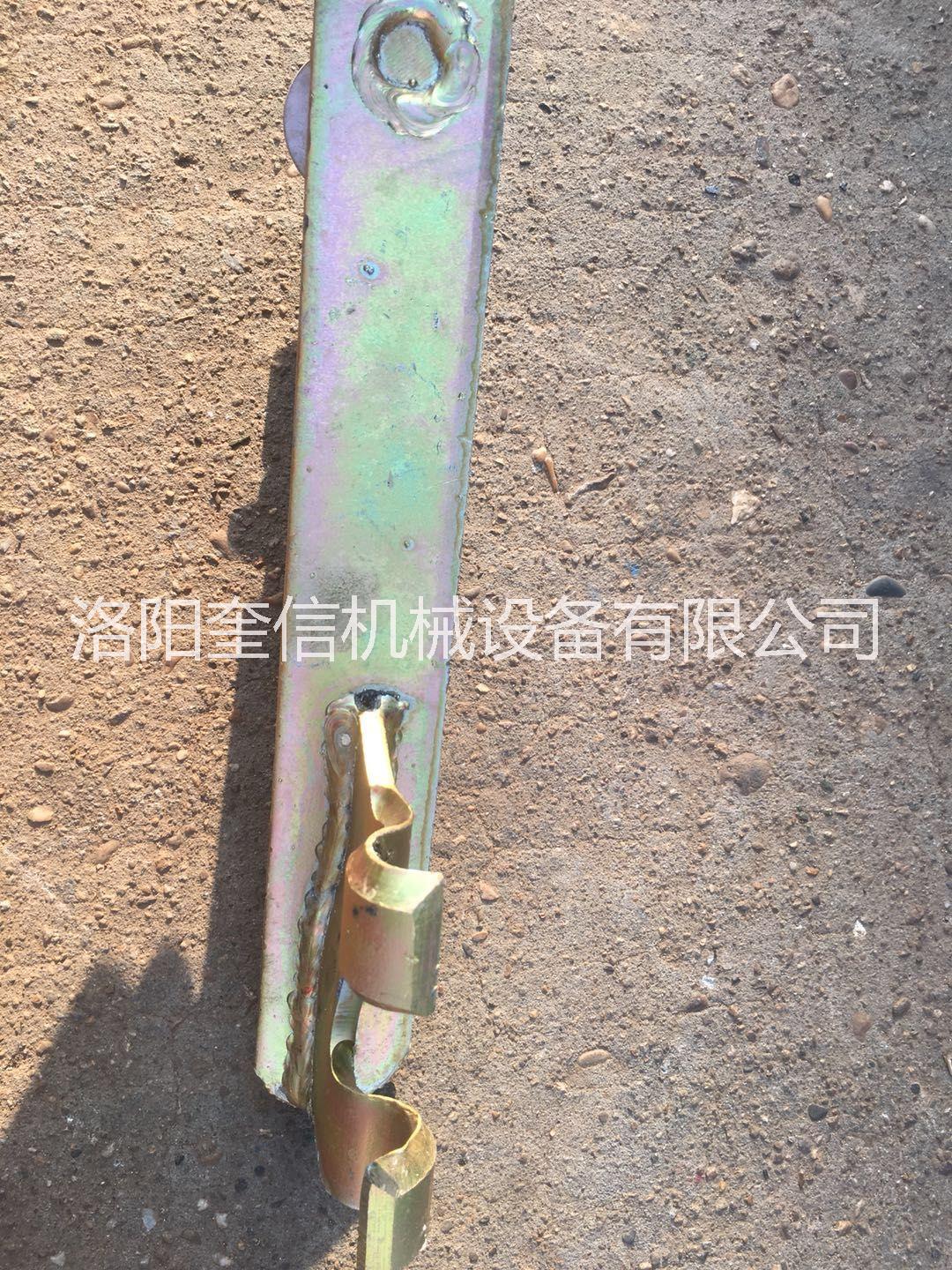

活動式抱鎖器 礦用 鍍鋅 鑄造 猴車配件

   目前卡鉗式可摘掛抱索器的抱爪大多釆用沖壓成型，而不是釆用鍛壓成型，其中的原因是什么？現(xiàn)分析如下：


       一、工作原理


       卡鉗式可摘掛抱索器的工作原理，是利用上下抱爪在乘人重量的作用下產(chǎn)生杠桿自鎖力而抱緊鋼絲繩。


       二、結(jié)構(gòu)要求


      抱爪的厚度不宜太厚，因?yàn)槿绻癖髌魍ㄟ^托、壓繩輪時受到托、壓繩輪的阻力較大，會導(dǎo)致抱索器難以通過托、壓繩輪而打滑；若太薄又影響抱爪的強(qiáng)度使抱爪斷裂導(dǎo)致安*事故發(fā)生。經(jīng)過多年的使用經(jīng)驗(yàn)，抱爪厚度以8mm為宜。


        三、制造方法


       通常采用鑄造件、鍛造件、沖壓件。鑄造件因鑄造中的夾渣、氣孔、裂紋等缺陷難以克服，產(chǎn)品質(zhì)量難以保障。


      若采用鍛造件，由于鍛造工藝的限制，抱爪厚度至少12mm；否則在鍛造過程中，抱爪部位因太薄冷卻得快，還沒有成形就已經(jīng)冷卻，使產(chǎn)品容易出現(xiàn)鍛造的分層和裂紋等缺陷。


      因此，現(xiàn)多采用沖壓件，材料型號為Q345，克服了鑄造件的缺陷，同時其機(jī)械強(qiáng)度也能滿足使用要求?？ㄣQ式可摘掛抱索器的抱爪采用沖壓件，其強(qiáng)度與鍛造件基本相當(dāng)。鍛造件的材料為45#鋼，其鍛造后的抗壓強(qiáng)度為不小于600MPa，屈服強(qiáng)度為355MPa；沖壓件的材料為Q345鋼，其抗強(qiáng)度為470～630MPa，屈服強(qiáng)度為345MPa，但經(jīng)沖壓成形后表面會形成一定的冷作硬化，可使材料硬度有一定的提高；因此兩者的強(qiáng)度基本相近。


       基于以上原因建議卡鉗式可摘掛抱索器采用沖壓件，不僅可以保證猴車運(yùn)行平穩(wěn)可靠，而且其使用的安*性能更加可靠。

猴車配件咨詢電話: 18039967329（微信同號）  高工

猴車配件咨詢電話: 18039967329（微信同號）  高工

猴車配件咨詢電話: 18039967329（微信同號）  高工
