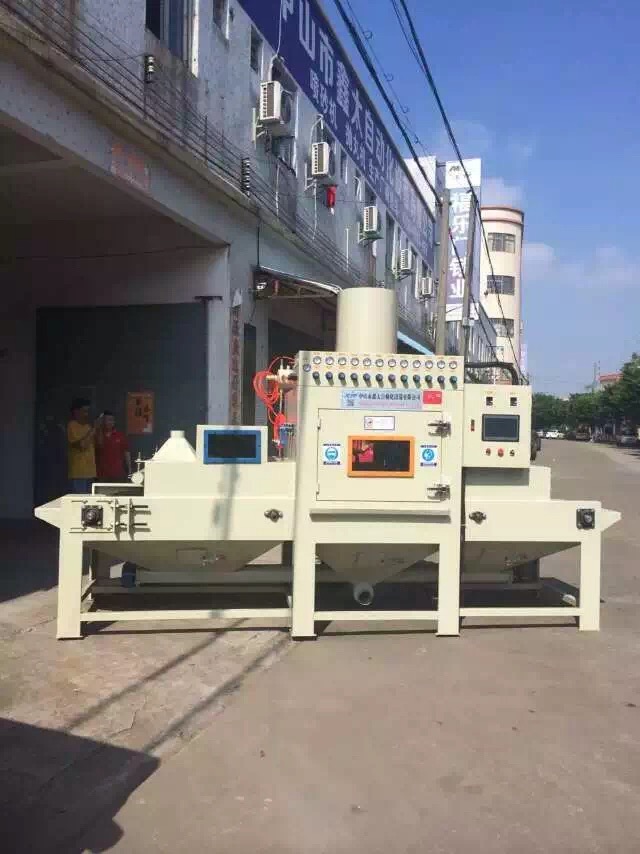

防爆輸送式自動噴砂機

一、輸送式自動噴砂機特點

1 本設備具有加工效率高,操作簡單,節約能耗,環保無污染,噴砂加工后產品表面清潔、無粘附雜物，表面噴砂效果一致等特點

2 本輸送式自動噴砂機是針對面板類工件自動噴砂加工而設計制作的噴砂設備，可一次對產品的表面進行噴砂。

3 噴槍采用搖擺方式，噴槍的搖擺頻率可調節。

4 本機配備可變頻調速輸送帶，輸送速度為0.5-3米/分鐘,可根據需要進行調節。皮帶下部安裝支撐軸?？沙惺?50KG重量。

5 本機配旋風分離器，能將可用磨料和粉塵有效分離，能將的砂?；厥?，降低砂料的損耗，節約成本。

6 配備有獨立的除塵箱及除塵風機，能有效地清理及收集室體內散布的粉塵，防止粉塵污染，配合分離器可充分供應8支噴槍的砂料循環

二、輸送式自動噴砂機機外殼

主機機體采用3mm厚鋼板焊接而成，表面噴漆；機倉的各下料斗口安裝有過濾網，防止在的工件及雜物掉入砂料中。噴砂機主機前門設有觀察窗，可以觀察加工瓷磚過程。處理工作時的突發情況。室體內壁襯有易于更換的保護膠皮（膠皮采用純橡膠膠皮），以保護箱體不易磨損。

  噴砂室尺寸： 1300mm（L）*1300mm(W)*1000mm(H)

   主機外形尺寸：3600mm（L）*1300mm(W)*3200mm(H)

   除塵箱外形尺寸：1200mm（L）*1200mm(W)X2500mm(H)

   除塵風機：5KW 九州高壓風機

   除塵器數量：6個（尺寸：900mm高）

   變頻器數量：2個（臺灣愛德利）

   變速電機數量：2個

   噴槍：8支

   調壓閥：8個（臺灣星恭）

   電磁閥：8個（臺灣星恭）

   電氣元件：若干個（正泰）

三、輸送式自動噴砂機吹凈室（粉塵罩）

主機兩側設置擋塵簾，以防止粉塵外泄。吹砂室布置了2套風淋器，可將瓷磚表面的砂料吹落至砂斗內，循環使用。以免不心要的浪費，防塵罩上部設置抽風管可將細微粉未抽入至除塵箱，環保無污染，此外防塵罩的進出口位設置有調節檔板且安裝有防塵膠皮，在確保瓷磚順利進入工作倉的同時降低進出口，防止粉塵外逸。

四、輸送式自動噴砂機配置的旋風分離器：

旋風分離器的工作原理為，通過風機產生的力，將砂料提起至分離器內，在分離器內實現高速離心動力，使合格砂料收集到下部的貯砂罐，不合格砂料及粉塵排入到除塵箱，形成砂料的循環，及保證砂料的質量提高加工效率，減少砂料的浪費，節約成本，提升質量。

旋風分離器主要由芯筒、筒體、貯砂罐、過濾網等組成。

外形尺寸：Φ600mm*1200mm.采用3mm優質冷軋低碳鋼板焊接而成，內外表面噴塑處理。

五、輸送式自動噴砂機采用噴槍組

XT-1313A自動噴砂機根據客人及工藝需求配置8支A型噴槍，設于輸送帶上部，共分為2組，每組4把，噴槍材質采用鋁合金，噴嘴采用優質耐磨碳化硼，噴嘴孔徑為￠8mm。噴嘴支架采用仿生手臂結構，噴嘴距離、角度和位置完全可依客戶需求進行調整，每支噴槍啟動采用單獨控制，根據瓷磚需求啟動所需的噴槍數量。

針對使用的磨料該系統采用通徑為8mm的噴嘴,長度為60mm。單槍壓縮空氣消耗量為0.83m3/min定期檢查。使用過程中，當噴槍內的噴嘴磨損后就應及時更換噴嘴，以保護外面的鋁型噴槍，及時更換節約成本，方法為直接拆開噴槍，檢查內部的碳化硼磨損情況。

六、輸送式自動噴砂機貯料罐

安裝于分離器下部將砂料進行集中在罐底，下部連接噴槍的進料口，使噴槍順暢噴料。貯料罐內裝置用過濾網，防業瓷磚或者瓷磚保護膜（不干膠）雜物進入噴槍管內，堵塞噴槍而影響正常的工作。機體采用3㎜鋼板焊接而成，內外表面噴塑。

七、輸送式自動噴砂機的吹凈槍

本機在主機的進、出口處各大配置一組風槍用于噴砂完成后，工件的吹靜處理，此外主機上也備置一把手動吹靜槍，用于噴砂作業后，工件機臺的清理。

八、輸送式自動噴砂機檢修門

在主機背部由3mm冷軋鋼板焊接制作而成，表面噴漆，配置有觀察窗，以便于噴砂加工作業時處理異常情況。

九、輸送式自動噴砂機除塵系統

1、本機配置1臺濾芯式除塵器，配置除塵濾芯，過濾效率大于99%的大于10微米的細小粒子，可使氣體與粉塵有效分離，將工作中產生的粉塵，大大降低對環境的污染造成的危害。其廢氣排放可達到國家環保排放標準（GB-/T16157-1996）:TSP≤120mg/m3。

2、濾芯除塵器由濾芯、脈反吹裝置、電磁裝置、儲氣裝置、離心風機、集塵斗車、機體、排風管、彎頭等組成。

3、機體采用3mm鋼板焊接而成，內外表面噴漆處理外形尺寸：1300mm(L)X1000mm(W)X1800mm(H)

4、濾芯￠320660，濾芯數4-6個，濾芯除塵處理，凈化符合國家環保標準。濾芯采用的聚脂纖維材料制造，厚度達0.7mm，透氣度10um，氣阻2.98mbar(保證空氣流速為40cm/s時，所需的壓力為2.98mm水柱)，耐溫能力可達280度。

5、離心風機4-72型，A式傳動，功率為5KW轉速2900R/min品牌為南海九洲。

6、集塵斗車由3mm鋼板焊接而成，表面噴漆。目地用于收集除塵箱內的粉塵，停機時可折下集塵斗車處理粉塵。外形尺寸為400*400*300(mm)

7、風管及排塵管為PVC管，在連接彎頭處配置風量調節板，調節進風量的大小。

8、除塵方式為脈反吹脈沖除塵。
