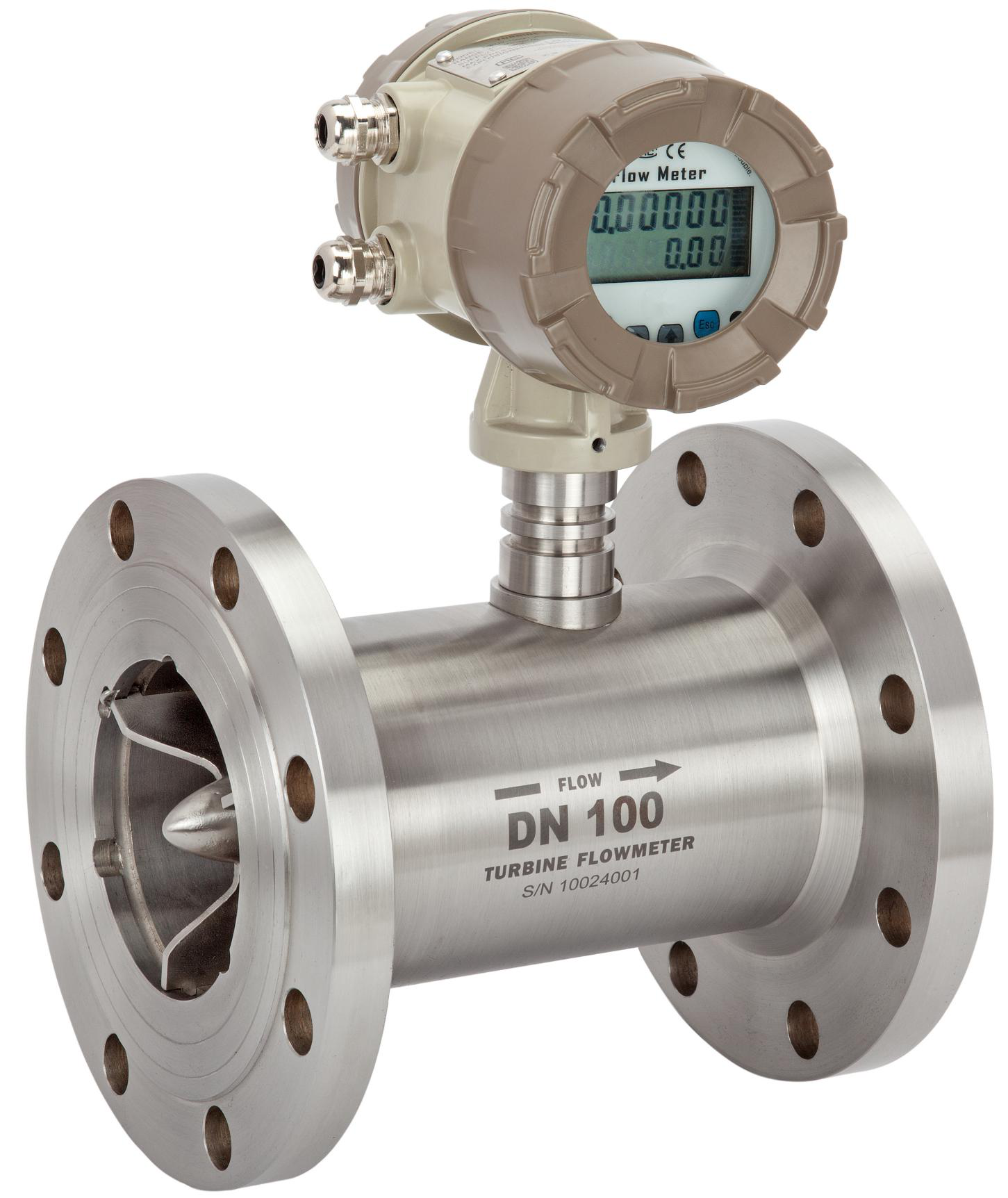

TRD310渦輪流量計廠家/液體渦輪流量計選型
[石家莊渦輪流量計]
天津市渦輪流量計廠家
[石家莊渦輪流量計]
郵箱：
手機：
- 品牌： 其他
- 型號： TRD310
- 加工定制： 是
- 類型： 電磁流量計
- 測量范圍： 標準量程
- 精度等級： ±1%R、±0.5%R
- 適用介質： 無雜質，低粘度，無強烈腐蝕性氣體
- 工作溫度： －20℃～ 60℃
TRD310系列渦輪流量計
產品概述：
TRD310系列渦輪流量計是基于力矩平衡原理，屬于速度式流量儀表。適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。可廣泛用于化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。流量計適用于在工作溫度下粘度小于5×10-6 m2/s的介質，對于粘度大于5×10-6 ㎡/S的液體，需要對傳感器進行實液標定后使用。如需防爆型流量計時，請?jiān)谟嗀浿屑右哉f明。
產品特點：
1.高準確度，重復性好；
2.無零點漂移，抗干擾；信號分辨力強；
3.范圍度寬，中大口徑可達1:20，xiao口徑 為1:10；
4.結構緊湊輕巧，安裝方便，流通能力大；
5.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
6.傳感器類型多，可根據用戶需要設計為各類型傳感器；
7.可制成插入型，適用于大口徑，壓力損失小，安裝維護方便。
技術參數：
（1）基本參數見下表：
| 執行標準 | 渦輪流量傳感器（JB/T9249-1999） |
| 檢定規程 | 渦輪流量計 （JJG1037-2008） |
| 被測介質 | 無雜質，低粘度，無強烈腐蝕性氣體 |
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
| 被測介質溫度（℃） | -20～＋80℃（標配）-20～＋120℃（訂制）-20～＋150℃（訂制） |
| 環境條件 | 溫度－20℃～ 60℃，相對濕度5％～90％，大氣壓力86Kpa～106Kpa |
| 輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ～ 20mADC電流信號 |
| 供電電源 | 傳感器： 12VDC 、 24VDC（可選） 變送器： 24VDC 現場顯示型：儀表自帶3.0V鋰電池 |
| 信號傳輸線 | 三線制，二線制 |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜，防爆型：內螺紋M20*1.5 |
| 防爆等級 | ExiaIICT4 或ExdIIBT6 |
| 防護等級 | IP65或更高（可定制） |
(2) 流量范圍及工作壓力
| 儀表口徑 | 正常流量范圍 （m?/h） | 擴展流量范圍 （m?/h） | 常規連接方式 | 特制耐壓等級（MPa） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| DN 25 | 1～10 | 0.5～10 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| DN 40 | 2～20 | 1～20 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| DN 50 | 4～40 | 2～40 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 65 | 7～70 | 4～70 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 80 | 10～100 | 5～100 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 100 | 20～200 | 10～200 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
| DN 125 | 25～250 | 13～250 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 150 | 30～300 | 15～300 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 200 | 80～800 | 40～800 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
選型指南：
| 型 號 | 選型示例： | ||||||||||||||
| TRD310 | -□ | □ | □ | □ | □ | □ | □ | □ | □ | TRD310-40LW/C/05/S/S/C/E/N/N | |||||
| 公稱通徑 | 4 | 4mm | |||||||||||||
| 6 | 6mm | ||||||||||||||
| 10 | 10mm | ||||||||||||||
| 15 | 15mm | ||||||||||||||
| 20 | 20mm | ||||||||||||||
| 25 | 25mm | ||||||||||||||
| 32 | 32mm | ||||||||||||||
| 40 | 40mm | ||||||||||||||
| 50 | 50mm | ||||||||||||||
| 65 | 65mm | ||||||||||||||
| 80 | 80mm | ||||||||||||||
| 100 | 100mm | ||||||||||||||
| 125 | 125mm | ||||||||||||||
| 150 | 150mm | ||||||||||||||
| 200 | 200mm | ||||||||||||||
| 連接方式 | LW | 螺紋連接 DN4-DN40 （DN15，20.25.32.40）常規用螺紋連接 | |||||||||||||
|
| FL | 法蘭連接 （15、20、25、32、40）50、65、80、100、125、150、200 | |||||||||||||
| 類型 | N | 傳感器型：+12V或24V供電，輸出三線制脈沖信號 | |||||||||||||
| A | 變送器型：+24V供電，輸出二線制4～20mA | ||||||||||||||
| B | 智能型： 鋰電池供電，現場顯示無信號輸出 | ||||||||||||||
| C | 智能型： +24V供電，現場顯示并輸出二線制4～20mA | ||||||||||||||
| C1 | 智能型： +24V供電，現場顯示并帶有RS485通訊協議 | ||||||||||||||
| C2 | 智能型： +24V供電，現場顯示并帶有HART通訊協議 | ||||||||||||||
| 精度等級 | 05 | 0.5級 （DN15-DN100） | |||||||||||||
| 10 | 1.0級 （DN4.6.10.125.150.200） | ||||||||||||||
| 02 | 0.2級（協商訂貨生產周期較長） | ||||||||||||||
| 渦輪類型 | W | 擴展測量范圍 | |||||||||||||
| S | 標準測量范圍 | ||||||||||||||
| 材 質 | 表體材質 | S | 304不銹鋼 | ||||||||||||
| L | 316（L）不銹鋼 | ||||||||||||||
| 核心部件材質 | C | 2Cr13葉輪（常規） | |||||||||||||
| T | 雙相鋼葉輪（訂制） | ||||||||||||||
| 防 爆 | N | 非防爆型 | |||||||||||||
| E | 防爆型，ExdⅡBT6 | ||||||||||||||
| 壓力等級 | N | 常規（參照表2） | |||||||||||||
| H（） | 高壓（參照表2） | ||||||||||||||
| 介質溫度 | N | -20～＋80℃ （標配） | |||||||||||||
| H1 | -20～＋120℃（訂制） | ||||||||||||||
|
| H2 | -20～＋150℃（訂制） | |||||||||||||
