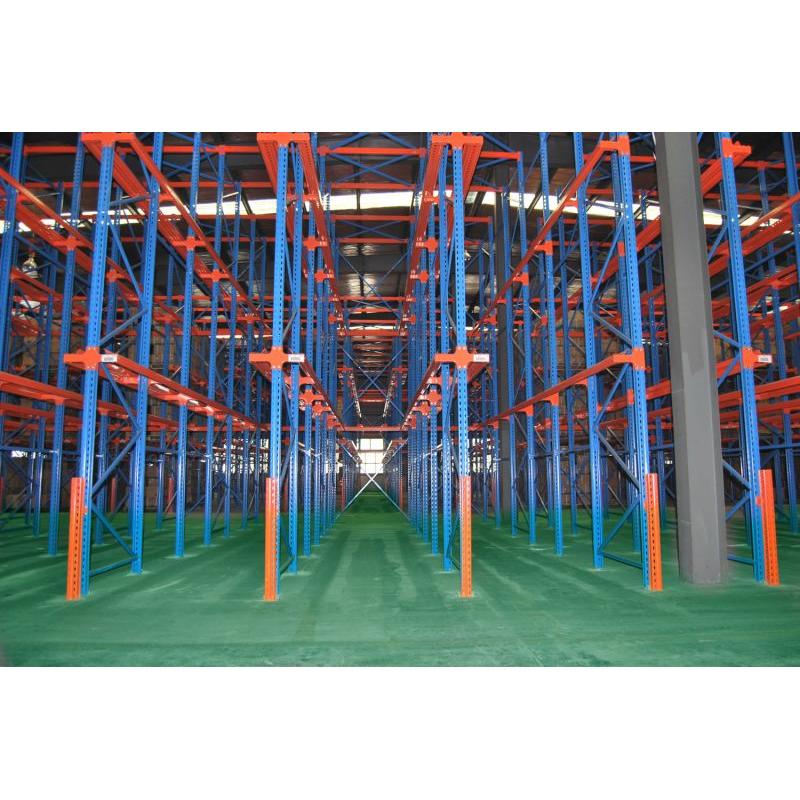

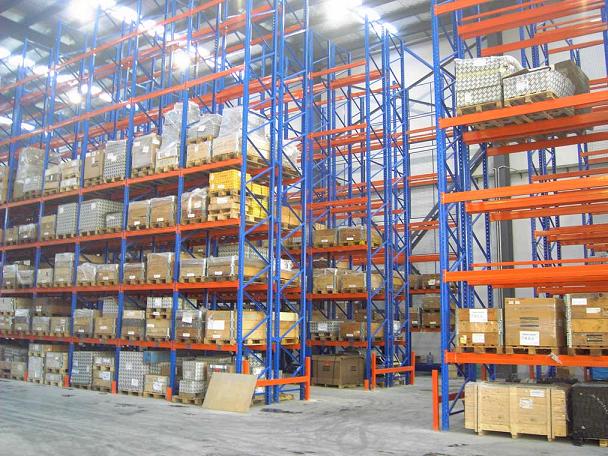

橫梁式貨架

橫梁式貨架是以存取托盤貨物為目的的專業倉庫貨架（每個托盤為一個貨位，因此又被稱為貨位式貨架）；橫梁式貨架由柱片（立柱）、橫梁組成，橫梁式貨架結構簡潔、安全可靠。根據用戶實際使用情況：托盤載重要求、托盤尺寸、倉庫實際空間、叉車實際提升高度，提供不同規格的橫梁式貨架以供選擇。

1基本內容

       橫梁式貨架又稱托盤貨架，結構主要由立柱、橫梁等主要承載構件及其附屬配套件構成，橫梁與立柱的連接多采用機械式的鎖扣結構，可隨意拆裝組合。根據用戶實際使用情況：托盤載重要求、托盤尺寸、倉庫實際空間、叉車實際提升高度，提供不同規格的橫梁式貨架以供選擇。

       橫梁式鋼貨架結構系統中支承貨物的主要受力部件，通過特定的梁柱節點形式（橫梁與立柱多采用掛鉤、銷釘、螺栓及焊接等連接，形成焊接節點、螺栓接點、機械式節點）構成貨架框架結構，此處多采用半剛性節點進行處理，這也是托盤橫梁式鋼貨架區別于一般鋼結構的特征之一。

橫梁式貨架結構

       A、柱片：橫梁式貨架（貨位貨架）由兩根立柱、橫撐、斜撐以尼龍自鎖螺栓連接而成，組合式結構有效防止螺栓松動后引發貨架失穩，立柱上沖有雙排菱型孔，孔節距為75mm或50mm，所以橫梁掛接在立柱上可以75mm為單位上下自由調節。立柱截面由11~13個面構成，慣性距大、承載能力強、抗沖擊性能強，橫梁式貨架立柱采用了先自動沖孔后冷彎成型技術，避免了因立柱應力集中而可能導致立柱出現裂紋失效情況。為防止叉車等的碰撞，一般配有立柱保護。

       B、橫梁：橫梁式貨架（貨位貨架）由兩只柱卡與橫梁桿焊接在一起，橫梁采用兩片特制的型抱焊梁焊接而成，使橫梁的上、下面厚度加厚一倍，這種結構根據鋼結構設計理論，充分利用了材料的抗載容量，具有重量輕，承載力強，成本低的特點。橫梁與立柱連接時配有特殊設計的帶耳片安全銷，帶耳片安全銷無法輕易拔出，可以確保橫梁在外力撞擊后不會脫落。·重型貨架又叫托盤式貨架，具有承重大，高度適應范圍廣泛，機械存取，選取效率高等特點，但空間利用率一般?？纱鎯Φ奈锲贩N類豐富，配合托盤和各類附件，可解決絕大部分物料的存取問題。

橫梁式貨架特點

       1、橫梁式貨架結構簡單、安全可靠，可任意調整組合，出入庫不受物品先后順序的限制。廣泛應用于以托盤存儲、叉車存取的倉儲模式。

       2、橫梁式貨架的柱片由立柱、橫撐、斜撐以螺栓連接而成。柱片與C型抱焊梁插接組成貨架框架，采用安全銷固定，結構簡單可靠。每層可以75mm或50mm步距上下自由調整。

       3、橫梁式貨架可隨著得立柱、橫梁規格的大小決定層載要求，具有慣性矩大、層載能力強、抗沖擊性能強的特點，每層層載在相對設計下可達5000kg/層。

       4、橫梁式貨架單根立柱高度可達12米，托盤貨架的可塑型非常大，在托盤貨架基礎上搭建模具貨架、閣樓貨架、立體庫貨架等還可做成特殊的油桶貨架等。

       5、橫梁式貨架可有效的提高倉庫存儲高度，提高倉庫的空間使用率。適合各類型貨品存放。

       6、橫梁式貨架外形更安全，防止叉車碰撞還可以增加立柱護腳、防撞桿。為了層載更安全還可在橫梁上安置橫梁擱擋、層板、網片跨梁等附屬設施。

       7、橫梁式貨架造價低，安裝和操作都很方便，查找貨位容易，適用于任何搬運工具，因而是最廣泛應用的一種貨架。

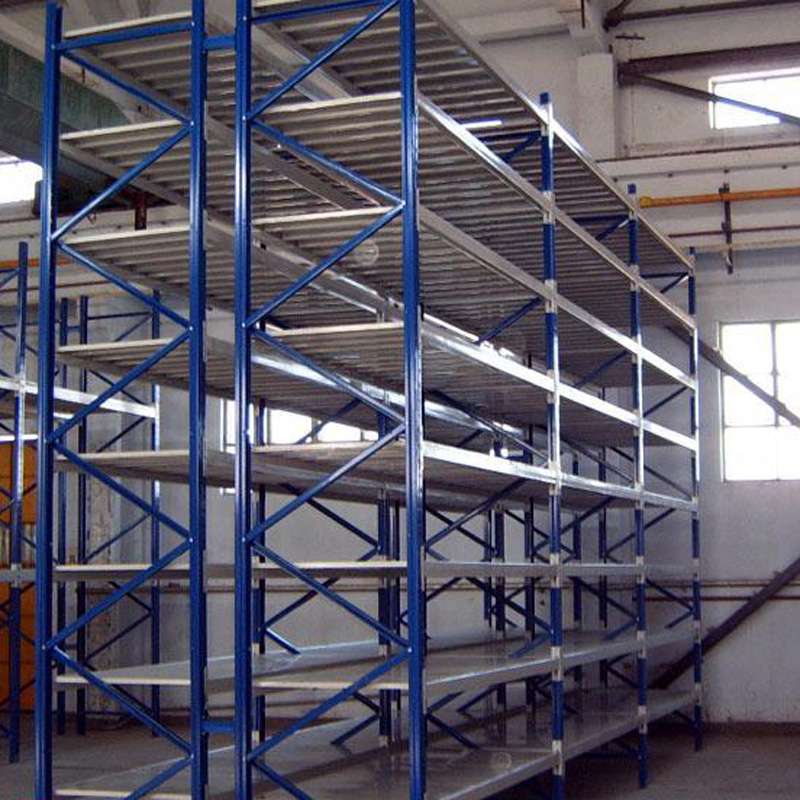

       8、橫梁式貨架還可以配層板，可以是鋼板、，密氨板或格柵網。以便使用不同尺寸的托盤。
