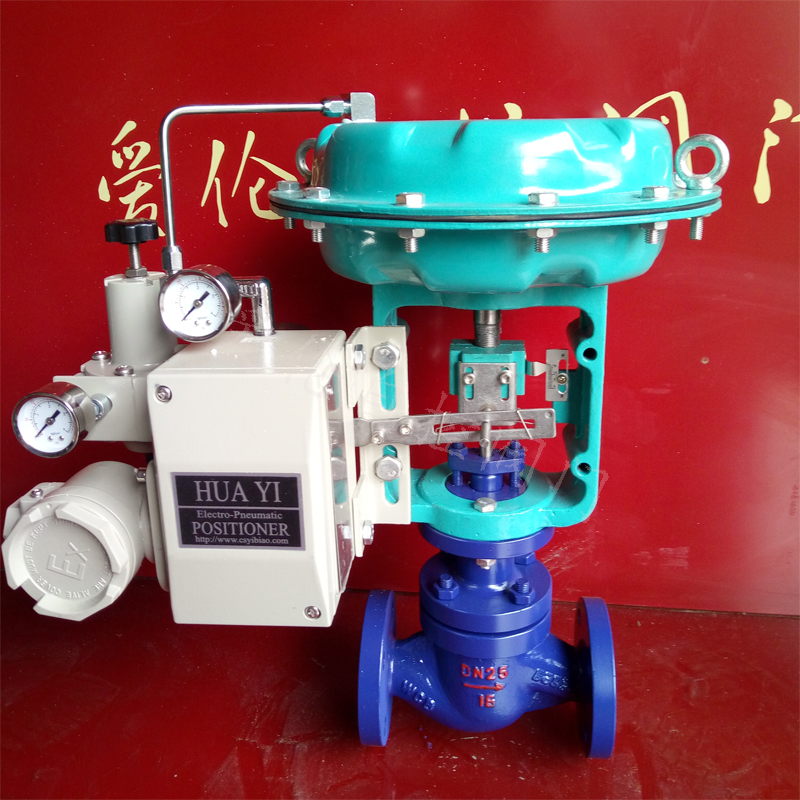

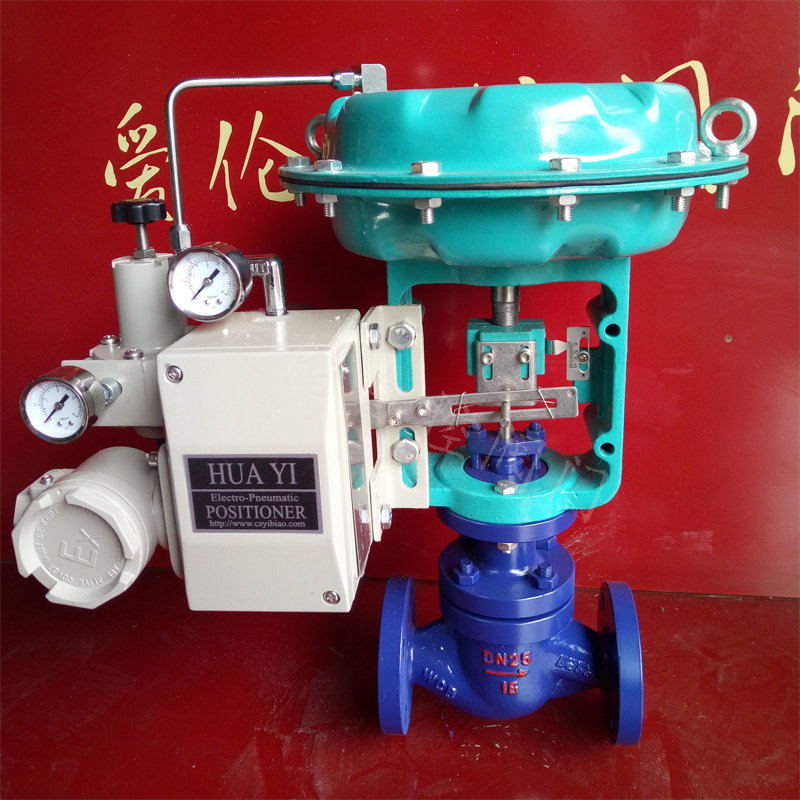

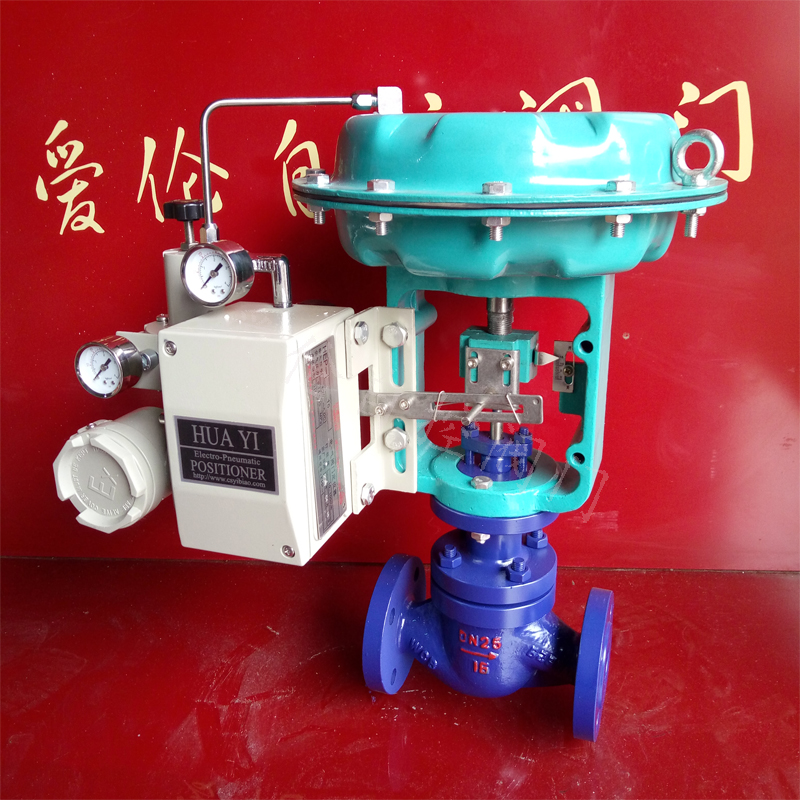

浙江愛倫 HCB平衡籠式調節閥

溫州市平衡籠式調節閥廠家

采購數量

1 件以上

價格

￥1699.99

運費： 浙江溫州市甌海區 | 賣家支付運費

購買數量： 庫存 199件

在線詢盤聯系方式尚未完善

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（浙江愛倫 HCB平衡籠式調節閥）

品牌： 愛倫閥門
型號： HCB平衡籠式調節閥
加工定制： 否
材質： 碳鋼
連接形式： 法蘭
公稱通徑： 32、40、50、65、80、100、125、150、200
適用介質： 水蒸汽油品
壓力環境： 低壓
工作溫度： 高溫
流動方向： 雙向
驅動方式： 電子
零部件及配件： 執行器
形態： 柱塞式
類型(通道位置)： 二通式
標準： 日標
密封形式： 硬密封型
規格： 150

產品概述
HCB平衡籠式調節閥是CV3000系列產品之一。HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。HCB平衡籠式調節閥動態穩定性好，噪音低，空化腐蝕小。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
主要技術參數
閥體

閥體型式		直通單座鑄造球型閥
公稱通徑		32、40、50、65、80、100、125、150、200、250、300、350mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型	-17～+230℃
	伸長I型	-45～-17℃、 +230～+566℃
	伸長Ⅱ型	-100～-45℃
	伸長ⅢI型	-196～-100℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編織填料、石墨填料

閥內件

閥芯形式	壓力平衡式閥芯
流量特性	等百分比特性、線性特性
材料	不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	www.alunv.com
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口	RC1/4"(HA、VA型)、RC3/8"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的5%
		注：采用標準的V型聚四氟乙烯填料
可調范圍		50：1

Cv值和行程
高容量閥芯(%C、LC、%T、LT)

公稱通徑		32	40	50	65	80	100	125	150	200	250	300	350
閥座直徑		32	40	50	65	80	100	125	150	200	250
Cv值	等百分比特性	20	30	50	85	125	200	320	420	700	820
Cv值	線性特性
額定行程		25			38			50		75	100

高精度流量特性閥芯(%CF、LCF、%TF、LTF)

公稱通徑	32		40			50			65			80			100			125			150			200
閥座直徑	25	32	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200
額定Cv值	11	17	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	99	175	275	175	275	360	275	360	650
流量特性	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△	△
額定行程	25								38									50						75

注：1、符號表示閥的規格范圍。
2、符號表示流量特性符合IEC534-2-1976標準。
主要外形及連接尺寸

公稱通徑DN(mm)	32、40、50、65、80、100、125、150、200、250、300、350mm
結構長度	由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會為您提供完整的圖紙及技術資料。
閥體高度
執行器高度
