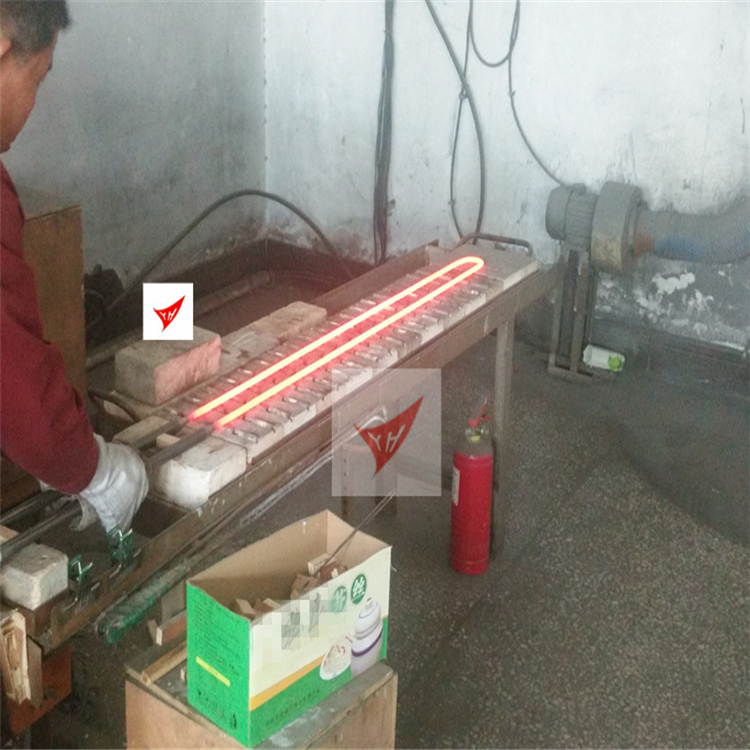

登封煜昊 U型硅鉬棒 超高溫電熱元件 U型加熱棒 * 可定制

一、硅鉬棒電加熱元件的特性（理化特性）：

1、硅鉬棒在高溫時(shí)(1500度以上)有些軟化，低溫時(shí)又硬又脆；

2、硅鉬棒阻性電熱元件是一種以二硅化鉬為基礎(chǔ)制成的耐高溫、的電阻發(fā)熱元件,具有獨(dú)特的高溫性。

3、在氧化氣氛下、使用溫度為1800℃.硅鉬棒電熱元件的電阻隨著溫度升高而迅速增加，當(dāng)溫度不變時(shí)電阻值穩(wěn)定。在正常情況下元件電阻不隨使用時(shí)間的長短而發(fā)生變化，因此，新舊硅鉬棒電熱元件可以混合使用。（電阻溫度系數(shù)）

二、一般的硅鉬棒電加熱系統(tǒng)：

1、硅鉬棒電加熱系統(tǒng)的電氣部件一般都有變壓器，且是用于降壓。硅鉬棒的電阻溫度系數(shù)比一般的電加熱元件大，常溫狀態(tài)下，電阻值很小，若加高壓會(huì)產(chǎn)生大電流燒壞硅鉬棒；溫度升高后硅鉬棒電加熱原件的電阻隨著溫度升高而迅速增加，這時(shí)就可以加大電壓。

所以硅鉬棒電加熱的電壓一般都經(jīng)過變壓器降壓進(jìn)行供電，以保護(hù)硅鉬棒不會(huì)損壞。

2、硅鉬棒電加熱系統(tǒng)的控制方式宜采用移相觸發(fā)硅鉬棒的電加熱控制方式宜采用移相觸發(fā)方式，由于過零觸發(fā)的通斷控制方式會(huì)在接硅鉬棒負(fù)載的變壓器二次側(cè)產(chǎn)生逆變電壓，該電壓會(huì)疊加在輸出的電壓上，會(huì)產(chǎn)生較大的電壓加載到電加熱的硅鉬棒上，而產(chǎn)生大電流，導(dǎo)致硅鉬棒的損害。

三、硅鉬棒電加熱爐的升溫步驟：

1、電加熱爐完成烘爐后就可正式啟動(dòng)升溫。為了避免過大電流沖擊而使電器設(shè)備損壞，因此建議采用下表步驟及參數(shù)進(jìn)行電爐啟動(dòng)：

注意：在換檔時(shí)不能時(shí)間太長，一般元件溫度不能下降 300C～400C，否則，容易引起電流沖擊而損壞電器設(shè)備。

2、高溫電爐硅鉬棒電加熱流程（實(shí)際使用參數(shù)）高溫電爐硅鉬棒電加熱流程分為兩段：【1】小于300度按手動(dòng)輸出控溫；【2】大于300度切換至?xí)r間程序控溫。

（1）、小于300度按手動(dòng)輸出控溫開始上電，切換到手動(dòng)狀態(tài)，調(diào)整輸出值為5%，并實(shí)時(shí)觀察電流（該電流為負(fù)載實(shí)際電流，注意與KSY-P界面顯示電流的區(qū)別），50度以上10%，100度以上25%；前20Min電流不超過50A即1/3的工作電壓；前1小時(shí)電流不超過100A即2/3的工作電壓。注意： 300度以內(nèi)按此方式升溫。

（2）、大于300度切換至?xí)r間程序控溫手動(dòng)調(diào)溫度到300度以上之后，切換到時(shí)間程序模式，按時(shí)間程序來控制。

四、硅鉬棒電加熱注意事項(xiàng)根據(jù)加熱設(shè)備裝置的結(jié)構(gòu)、工作氣氛和溫度，對(duì)電熱元件的表面負(fù)荷進(jìn)行正確地選擇，是硅鉬棒電熱元件的使用壽命的關(guān)鍵。

1、硅鉬棒加熱元件，不應(yīng)該在400℃至700℃溫度范圍內(nèi)使用，因?yàn)樵诖瞬焕麠l件下，元件將會(huì)發(fā)生低溫氧化致使元件毀壞，粉化；

2、硅鉬棒加熱元件適宜在空氣、中性氣氛中使用，還原性氣氛如氫氣等會(huì)破壞保護(hù)層，氯和硫的蒸汽對(duì)元件有直接的損害；

3、硅鉬棒加熱升溫速率不能過快，案例中實(shí)際為4℃/min；

4、硅鉬棒加熱時(shí)注意觀察負(fù)載電流。
