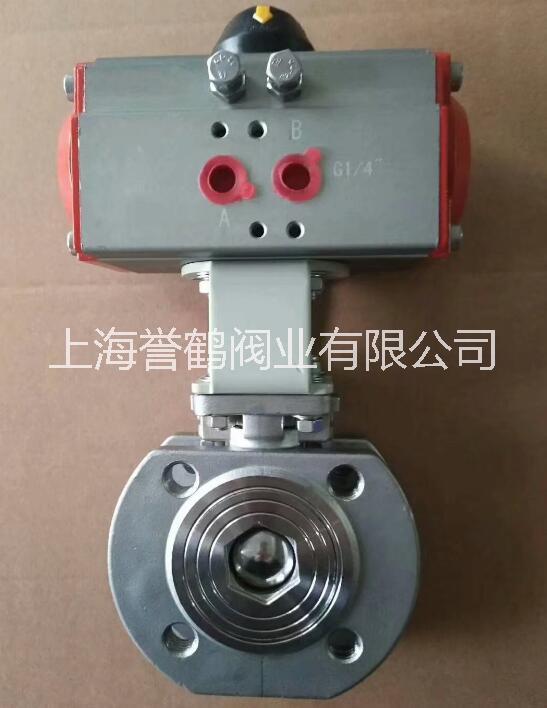

氣動對夾超薄型球閥

“譽鶴”牌氣動對夾超薄型球閥（型號Q671F）特點是閥體結構長度比普通法蘭球閥短，重量輕，需要的安裝空間小。我公司是專業氣動執行器和氣動閥門廠商，建有自己的氣動工廠和組裝車間。閥門材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；


我們?yōu)閮?yōu)質閥門而努力！上海譽鶴閥業。


整體結構超短法蘭距
超薄對夾式球閥采用整體式結構的閥體，使法蘭距也大大縮短，整閥重量降低，給安裝帶來方便。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，泄漏為零。


氣動執行器選用說明：
“譽鶴”牌氣動對夾超薄型球閥通過利用氣源、電磁閥、行程開關，可以實現對球閥的自動化，遠距離控制。氣動執行器屬于雙活塞齒輪齒條式執行器，主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。


氣動執行器分為雙作用式和單作用式（彈簧復位）兩種。當管線發生意外故障，要求閥門復位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢復張力使閥門復位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。


技術參數
產品名稱：氣動對夾超薄型球閥；
產品型號：Q671F-16C、Q671PPL-25P、Q671PEEK；
公稱壓力：PN1.6-2.5MPa；
公稱通徑：DN15-DN200；
驅動方式：單作用氣動、雙作用氣動；
氣動附件：單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-29℃～180℃(密封圈聚四氟乙烯)；-29℃～300℃；
適用介質：水、油、氣、蒸汽、液體（WOG）。


零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥桿材質：2Cr13、SS304、SS316。
閥座密封圈：聚四氟乙烯PTFE、RTFE（增強PTFE）、PEEK、PPL（耐磨、耐高溫）。
