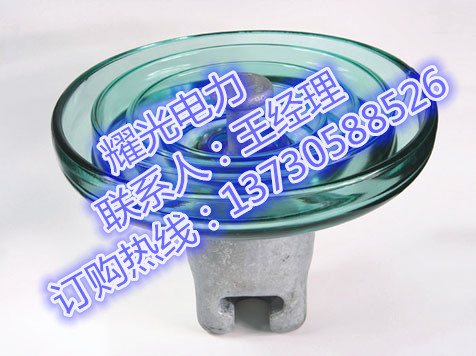

LXHY-70盤形懸式玻璃絕緣子

  代號

U70BP/146H

U80BP/146H

U100BP/146H

U120BP/146H

U160BP/155H

U210BP/170H

公稱直徑D(mm)

320

320

320

320

330

330

結(jié)構(gòu)高度H(mm)

146

146

146

146

155

170

公稱爬電距離L(mm)

550

550

550

550

615

615

連接標記(mm)

16

16

16

16

20

20

額定機械破壞負荷(kN)

70

80

100

120

160

210

逐個拉伸負荷試驗(kN)

35

40

50

60

80

105

工頻干耐受電壓(kV)

90

90

90

90

90

90

工頻濕耐受電壓(kV)

55

55

55

55

55

55

雷電沖擊耐受電壓(kV)

140

140

140

140

140

140

沖擊過電壓擊穿耐受電壓(.)

2.8

2.8

2.8

2.8

2.8

2.8

最小工頻擊穿耐受電壓(kV)

130

130

130

130

130

130

無線電干擾10kV；1MHz(μV)

≤50

≤50

≤50

≤50

≤50

≤50

可見電暈電壓 腳/帽(kV)

18/22

18/22

18/22

18/22

18/22

18/22

工頻電弧試驗

0.12s/20kA

0.12s/20kA

0.12s/20kA

0.12s/20kA

0.12s/20kA

0.12s/20kA

絕緣子單片重量(kg)

5.8

5.8

5.8

5.8

8.9

10.2
