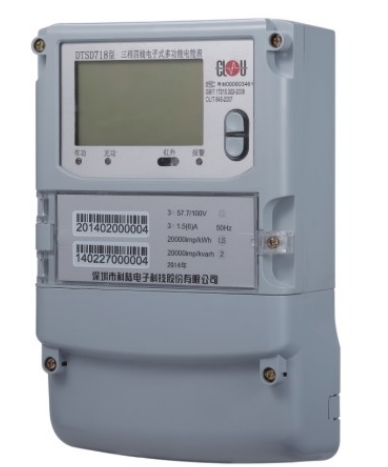

三相電子式多功能表DSSD718

廈門航通盛科技有限公司 主營  科陸多功能智能儀表 發布圖片可能與實物不符，具體請電話咨詢或詳情請咨詢Q: 1820967669
單相費控智能表DDZY719C
單相費控智能表DDZY719C-M
單相靜止式多費率表DDSF720
單相靜止式多費率表DDSF720-M
單相電子式表DDS720
單相電子式載波表DDSI720
單相電子式表DDS720
單相電子式多費率表DDSF720
單相電子式多費率載波表DDSIF720
單相電子式預付費表DDSY720
單相電子式預付費載波表DDSIY720
三相四線智能表DTZ719
三相四線智能表DSZ719
三相四線費控智能表DTZY719
三相三線費控智能表DSZY719
三相四線費控智能表DTZY719C
三相三線費控智能表DSZY719C
三相四線費控智能表DTZY719-M
三相三線費控智能表DSZY719C
三相四線費控智能表DTZY719C-M
三相三線費控智能表DSZY719C-M
三相電子式多功能表DTSD718
三相電子式多功能表DSSD718
三相電子式多費率表DTSF719
三相電子式多費率表DSSF719
三相四線電子式載波表DTSI720
三相四線電子式有功能表DTS720
三相電子式有無功組合表DTS(X)720
三相電子式有無功組合表DSS(X)720
三相電子式多功能載波表DTSDI719
三相電子式多功能表DTSD719
三相電子式多功能表DDSD719
三相電子式預付費表DTSY720
三相電子式載波預付費表DTSIY720
深圳科陸DTZ719,科陸三相智能電能表DTZ719,三相四線


      一、DTZ719三相智能電能表介紹
　　DTZ719三相四線智能電能表是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品。
　　DTZ719三相智能電能表以MCU+計量芯片技術為基礎，采用當今集成電路技術，根據電能表有關國際(IEC)標準和我國電力標準GB/T 17215.301-2007《多功能電能表 特殊要求》、GB/T15284-2002《多費率電能表特殊要求》、DL/T614-2007《多功能電能表》、DL/T645-2007《多功能電能表通信協議》、Q/GDW354-2009《智能電能表功能規范》、Q/GDW356-2009《三相智能電能表型式規范》等設計制造。
　　DTZ719三相智能電能表集計量、監控、報警、顯示、諧波測量、凍結、通訊功能于一身，能計量組合有功、正反向有功、組合無功1、組合無功2、四象限無功總電量及分時電量;能計量正反向有功、組合無功1、組合無功2、四象限無功總需量及分時需量，以及需量發生的日期和時間;能測量各相電壓、電流、功率因數、有功功率、無功功率、視在功率及三相總有功功率、總無功功率、總視在功率、總功率因數和頻率等;能檢測并記錄各相失壓、失流、斷相、反向、過載、過流、過壓、欠壓、斷流、逆相序等事件;能檢測備用電池電壓和監測負荷情況;能實現遠程和紅外抄表。是實現配電管理現代化的重要組成部分，也是電力負荷管理系統的配套終端產品，與電力負荷管理主站配合可實現負荷的監測，是電力營銷自動化系統中具有較高的實用價值的終端產品;而且具備多種擴展功能。
　　用途：該表計適用于各電廠、變電站、計量關口和企事業單位。
　　二、技術參數
型號 DTZ719
級別 有功 0.2S、0.5S、1.0
無功 2.0
額定電壓 3×100V
3×57.7V/100V  3×220V/380V
標定()電流 互感器接入式：3×0.3(1.2)A  3×1(2)A  3×1(4)A  3×1.5(6)A  3×5(6)A等
直接接入式：  3×5(20)A     3×5(60)A    3×10(40)A
                    3×20(80)A    3×30(100)A  3×10(100)A
                    3×1(100)A等
功耗 電壓 ＜1.5W/6VA(外電源0.5VA)
電流 ＜0.2VA(In<10A)
＜0.4VA(In>10A)
工作溫度 -25～60℃
極限工作溫度 -40～70℃
相對濕度 年平均＜75%
30天（一年內這些天是以自然分布） 95%
在其它天偶然出現 85%
電壓范圍 額定電壓 ±30%
頻率 50Hz/60Hz
MTBF ≥5?104h
設計壽命 15年
外形尺寸 長×寬×厚=265mm×170mm×75mm
凈重 1.8kg
　　三、基本功能
　　1、電能計量
　　a)具有正向有功、反向有功、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能。
　　b)四象限無功電能除能分別記錄、顯示外，還可通過軟件編程，實現組合無功1和組合無功2電能的計算、記錄、顯示。
　　c)具有分時計量功能，即可按相應的時段分別累計并存儲總、尖、峰、平、谷有功電能和無功電能。
　　d)具有計量分相有無功電能量功能。
　　e)能存儲12個結算日電量數據，結算時間可設定為每月中任何的整點時刻。
　　2、需量測量
　　a)測量雙向需量、分時段需量及其出現的日期和時間，并存儲帶時標的數據。需量值可以手動按鍵清零或抄表器清零，需量清零有編程開關、密碼限制。
　　b)需量測量采用滑差方式，需量周期和滑差時間可設置。
　　c)當發生電壓線路上電、時段轉換、清零、時鐘調整等情況時，電能表從當前時刻開始，按照需量周期進行需量測量，當個需量周期完成后，按滑差間隔開始需量測量。在一個不完整的需量周期內，不做需量的記錄。
　　d)能存儲12個結算日需量數據。
　　3、時鐘、時段及費率功能
　　a)采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。內部時鐘端子輸出頻率為1Hz。
　　b)具有2套時區表，可配置2套時區表切換時間;
　　c)具有2套日時段表，可配置2套日時段表切換時間;
　　d)可以配置公共假日時段。
　　e)可以配置周休日和周休日選擇的日時段表號。
　　4、測量及監測
　　a)可測量電壓、電流、有功功率、無功功率、視在功率、功率因數、相角、電網頻率、電池電壓等。
　　b)提供越限監測功能，可對線(相)電壓、電流、功率因數等參數設置閥值并進行監測，當某參數超出或低于設定的限值時，以事件方式進行記錄。
　　5、事件記錄
　　a)記錄電表失壓、欠壓、過壓、斷相、全失壓、電壓逆相序、電流逆相序、電壓不平衡、電流不平衡、失流、過流、斷流、潮流反向、過載、掉電、需量超限、總功率因數超限等事件，記錄參數編程、電表清零、需量清零、事件清零、校時、時區時段參數配置、開表蓋、開端鈕盒等事件。
　　b)事件記錄內容符合電力行業標準《DL/T 645-2007》協議及其備案文件。
　　6、負荷曲線
　　a)負荷記錄內容可以從“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合選擇。
　　b)負荷記錄間隔時間可設置，每類負荷間隔時間可以相同，也可以不同。
　　c)負荷記錄數據帶有時標。
　　d)負荷記錄存儲空間保證在記錄“有、無功總電能”、“四象限無功總電能”，時間間隔為1分鐘的情況下可記錄不少于40天的數據容量。
　　7、凍結功能
　　a)數據凍結方式分定時凍結、瞬時凍結、日凍結、約定凍結、整點凍結。
　　b)每種方式凍結均可通過相應的凍結數據模式字選擇數據類型進行凍結，可選擇正向有功電能、反向有功電能、組合無功1電能、組合無功2電能、四象限無功電能、正向有功需量及時間、反向有功需量及時間、變量等。
　　c)定時凍結：配置定時凍結時刻，以月或日或小時為周期進行凍結，可保存***近60次的凍結數據。
　　d)瞬時凍結：在非正常情況下，下發瞬時凍結命令進行瞬時凍結，可保存***近3次的凍結數據。
　　e)日凍結：配置日凍結時刻，可保存***近2個月的凍結數據。
　　f)約定凍結：在兩套時區表切換、兩套日時段表切換、或電力公司認為有特殊需要時，凍結轉換時刻的電能量以及其他重要數據，可保存***近2次切換凍結數據。
　　g)整點凍結：配置整點凍結起始時間、凍結間隔時間，可保存***近254個凍結數據
