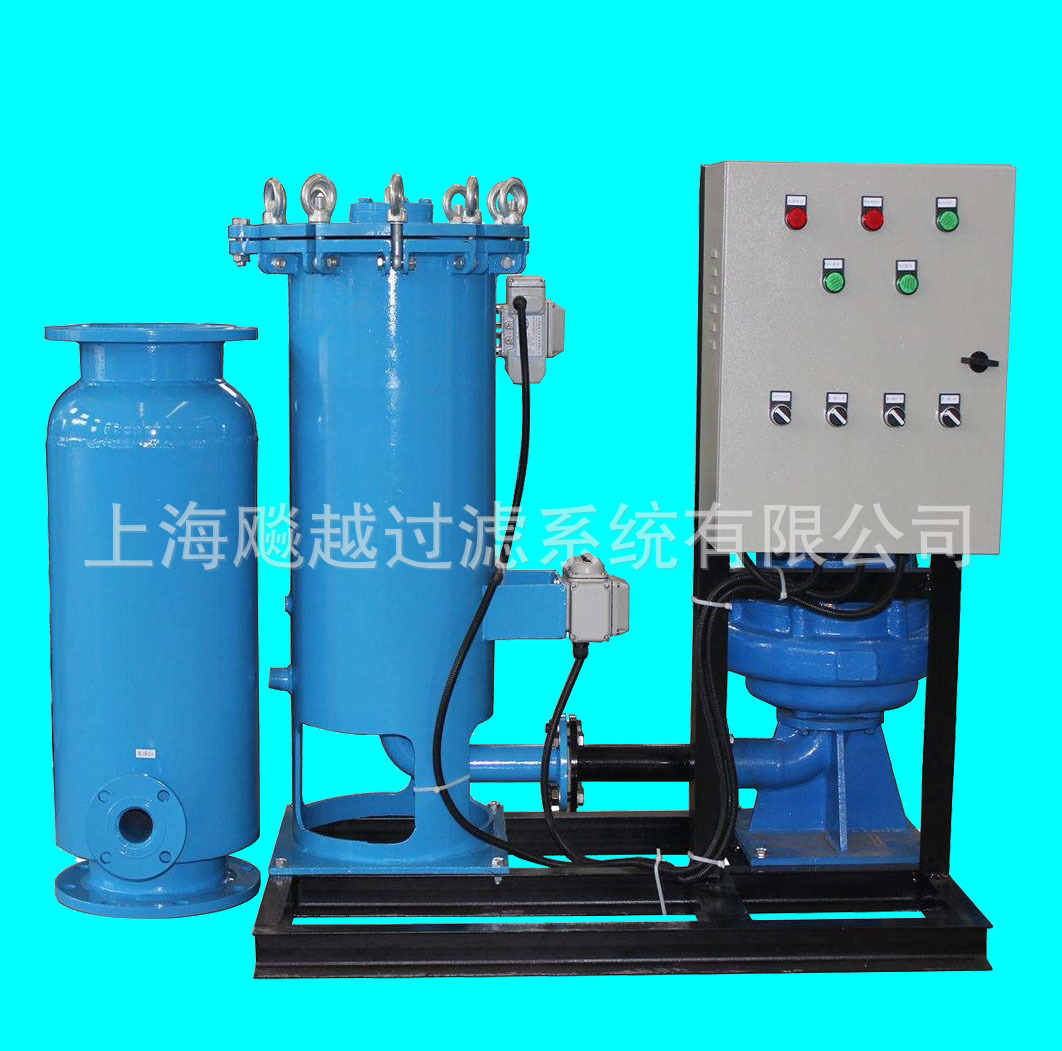

中央空調冷凝器膠球清洗裝置 凝汽器在線清洗裝置

膠球自動在線清洗裝置

 冷凝器在線清洗節能裝置，包括清洗球、儲球罐、裝球器、收球器、儲水壓力罐、觀察口、隔離檔板、增壓泵、調控閥門、PLC液晶功能控件、程序控制器等。二個循環的獨特一體化設計理念，提高主機冷凝器清洗效率，循環水冷卻水在水制冷系統中，熱交換器中隨時存在溶解鹽形成水垢沉淀物；暴露在空氣中的水會捕捉空氣中的微粒（沙子，樹葉，灰塵，煙灰等），這會導致生物膜和沉淀物的產生，迅速結垢，從而地降低熱交換器的效能。研究表明冷凝器管一層0.1--0.5毫米厚的水垢會降低機組熱傳輸30%左右的效能，以及增加15%以上的能源消耗。同時壓縮機被迫更辛苦地工作。生物膜形成的結垢更加嚴重，因為它是水垢熱阻滯效果的5倍。定期手工清洗冷凝器管只是臨時的措施，一旦中央空調恢復運作，結垢會馬上再次形成。此外，工廠停工會遭受更嚴重的損失。因為有腐蝕作用的材料被用于清潔，所以冷凝管磨損，降低機組的壽命。冷凝器在線清洗系統被設計用來持續地自動地清潔熱交換器。清潔的過程包括插入小的橡膠海綿球，這些球被冷凝水帶著通過熱交換器管。球的直徑比管的稍微要大些，當球經過冷凝管的時候，球擦洗管壁，在沉淀物變硬前將其清潔干凈。球的海綿材料作為擦洗的材料，球上的沉淀物在注球器中被洗干凈并通過排閥口排出。

工作原理

冷凝器膠球自動在線清洗裝置采用純物理方法，利用系統自帶水泵加壓，將清洗膠球從發球器發送到冷凝器中，依靠水流產生的沖刷力和膠球與換熱管壁產生的摩擦力擦洗掉換熱管內壁的水垢、污垢以及微生物膜。在冷卻水出口端通過收球器利用水流力學原理將球回收至發球機，從而完成一次清洗循環。控制器可設置清洗頻率或時間，以及隨空調主機的開啟自動運行功能，實現全自動在線清洗。始終保持冷凝管內壁潔凈，從而提高了冷凝器的熱交換效率，降低能耗，提高能效，節省能源。

系統構成

1、發球：碳鋼膠球泵，鏈接口徑DN50、DN65、DN80，承壓16bar,25bar,發球水量不小于7升/秒，3KW．

2、控制：內置微電腦控制器，可在線顯示并記錄運行狀態，清洗循環次數，具有RS485接口。

控制清洗球的發出、收回，并根據運行狀態調節發球、收球的頻率及次數。

另可選配置：端差、清洗球數量及性能的在線顯示及記錄。

電源：3*380V 50Hz，配電功率2.2KW-5.5KW,電力消耗小于1KW/天。

3、收球：不銹鋼濾網，碳鋼筒體，用于收集膠球，承壓16bar，25bar，流速小于3.0M/S時，收球器局部阻力損失小于0.5M，有效通過面積大于連接管道截面積的3倍。

4、 由特殊橡膠海棉制成，耐磨，濕態直徑比換熱管內徑大1-2MM，壽命期比耐化學水處理藥劑腐蝕，不老化，用于清潔內壁污垢。

5、管路（附件）：閥門、視鏡、水流開關（壓差控制器）、壓力表、管道等（收球、發球管徑DN50、DN65、DN80

系統優點與特點

1、簡單耐用的物理方式在線自動清洗系統

2、國內集成光機電一體化技術，效能顯著。

3、全自 無需停機：空調主機正常運轉，系統適時在線清洗

4、動:微電腦控制整個系統自動運行，無需人員介入。

5、性能穩定可靠，保養簡單，產品使用壽命１５年以上。

6、安裝簡易：系統安裝方便，無需改變現有的管道設計。

7、保持熱交換器的制冷量處于設計要求。

8、減少中央空調的保養維護，無需人工化學清洗。

9、防止中央空調壓縮機超負荷磨損，保證設備使用壽命。

冷凝器自動在線清洗裝置技術參數表

1.性能指標：收球率≥99%

2 .輸入電壓：380V/50Hz

3.功率：≤15KW

4.工作環境要求：溫度≤55℃，相對溫度≤95%

5.壓力損失：0.003MPa-0.05MPa

6 .適用水溫：≤50℃

7.工作壓力：≤1.6MPa

節能效益分析

1.提高運作效率

因為冷凝器在線清洗系統可以使冷凝管地擺脫結垢，壓縮機的運轉從來不會超過設計極限，因此中央空調會在其率下運轉。

2.延長中央空調壽命，減少維護

因為壓縮機運轉從不超過其設計極限，設備的壽命被延長，因此提高了中央空調的效用性和。較少的維護還是必要的。

3.降低總體能源消耗

當壓縮機正以高功率運作的時候，中央空調卻消耗較少的能源產生相同的輸出。在一個典型的例子里，一個半導體制造廠的節能部門對一個800噸中央空調安裝冷凝器在線清洗系統前后進行審計發現，使用冷凝器在線清洗系統每年可節省83,000元的能源，投資回收期為4個月。

4.降低水處理成本

因為冷凝器在線清洗系統可以使冷凝管地擺脫結垢，水處理只需要用來防止一些輔助設備結垢，如冷卻塔和閥。制造廠一個獨立的審計發現安裝冷凝器在線清洗系統以后用來處理水的化學品成本減少了51%。在對另一個有兩個300噸中央空調的商業大廈的審計中，總硬度和總?cè)芙夤腆w分別被減少了51%和53%。

5.防止冷凝管腐蝕

微生物腐蝕和集中細胞腐蝕是因為管壁結垢產生。因為冷凝器在線清洗系統可以防止管道結垢，這些腐蝕機理被，從而延長管道的壽命。

冷凝器自動在線清洗裝置尺寸表

收球器設備外形尺寸
