BIM技術在地下綜合管廊施工階段

    1.BIM概述

    BIM稱為建筑信息模型，包含了大量的建筑實體信息，以三維數字成像技術為基礎，通過IFC(工業基礎分類)標準格式集成多種建模工具，用數字信息模擬實際建筑物的信息，來得到在工程項目施工過程中的數據。BIM研究的是建筑本身，其實質是一種信息化的管理技術，一方面可以模擬整個立體建筑的原貌，另一方面可以加強對工程項目的管理。項目方可以從模型中得到更多的工程管理信息，再根據自身管理能力提取各種信息，使工程信息得到共享并且更新相關的數據，在一定程度上改變工程管理方的合作方式，進而實現協同的管理方式。采用此種管理方式，一方面使項目建設的效率得到提高，另一方面對項目生命周期的管理起到積極的作用。

    2.傳統地下管線建設存在的問題

    城市的地下管線在鋪設時， 除了市政排水管線由統一排布之外，其余管線由各產權單位獨立設計與建設，并且都是直接埋設的在地下， 導致后期每個專業需要增管或維修時，都需要重新開挖路面，造成反復對道路“開刀”，不僅影響整個城市的交通運行還造成道路壽命縮短， 后期市政建設成本在無形中增加。傳統的管線埋設方式使得地下管線的排布錯綜復雜，地下空間沒有得到合理的規劃和利用， 管線的設計缺乏整體性，埋設管線帶來的無序開挖造成了地下資源的浪費，并且不同專業的管線在鋪設密集區發生碰撞后采取臨時調整的方式，常常發生一處調整，處處調整的不合理局面。除此之外，城市的地下工程涉及范圍越來越廣，包括地鐵工程、地下通道、城市綜合地下室等，地下管線與地下工程的協調避讓成為二維設計的難點。傳統地下管線的直埋方式管線直接與土壤接觸， 土壤中的一些化學物質有可能對管線的表面產生侵蝕作用，縮短管線的使用時間且存在安全隱患。土地自身的不均勻沉降、外部壓力等自然條件也會對管線造成影響，在緊急情況下，城市的生命線能夠正常運行就顯得尤為重要。

    3.BIM 技術在綜合管廊的價值體現

BIM 技術是輔助項目全過程實施的技術，能夠連接建筑項目生命期不同階段的數據、過程和資源，是對工程對象的完整描述。利用可視化和可模擬性等特點將工程提前在計算機中模擬建造， 將項目全過程中可能出現的問題提前檢查、提前解決，形成一套完整的實施方案。同時，BIM 技術創造了一個集成化的管理環境，在項目管理過程中減少風險。利用BIM 技術提高管廊設計質量， 避免施工過程的返工，使綜合管廊工程真正做到規劃先行。BIM 針對特殊部位和復雜節點可以可視化展現施工方案、施工場地規劃，有效提高建造效率，為節約土地資源提供充足的依據。實現分段、分層的施工控制和造價控制， 有利于資金的節約與統籌安排。管廊公司、施工方、監理方等參與方可以通過BIM 模型直觀便捷地看到產品和服務，保證工程建設各方協調與溝通及時有效。

4.BIM在綜合管廊建設中的實施體系

4.1基于BIM的地下管廊綜合排布設計

基于BIM的地下管廊綜合排布設計可以充分利用BIM技術的可視化能力，以及信息的自動統計計算能力，在進行地下管廊綜合排布設計前，利用無人機3D掃描技術獲得管廊的建設區域的周邊環境模型，或者利用相關BIM軟件自行創建周邊的環境模型，包括但不于該區域的道路、房屋建筑、地形走勢等。通過梳理各類建筑的類型、數量，以及管廊建設區域周邊用地的規劃用地性質，為三維模型里的各項建筑添加建筑類型、管線需求屬性，形成該區域管廊需求分析模型，在三維模型中綜合分析管廊的主線總體布置走向、管線出倉以及與支線之間的接駁位置設置等。綜合管廊在過河時，為避讓橋梁基礎，可局部進行彎折，管廊轉折角須符合各類管線的曲折角要求。在進行地下管廊設計時還應考慮近遠期的城市規劃，以滿足城市發展對管廊的余量要求。由于管廊上部一般都是市政道路，故在管廊設計過程中要充分考慮管廊上部道路的類型以及該類型的道路設計荷載，將BIM模型直接導入到結構計算軟件中，結合側墻受到的土壓力以及底板的地基支撐，對整個的管廊進行結構驗算，確保管廊的結構安全。

4.2地下管廊內部管線排布

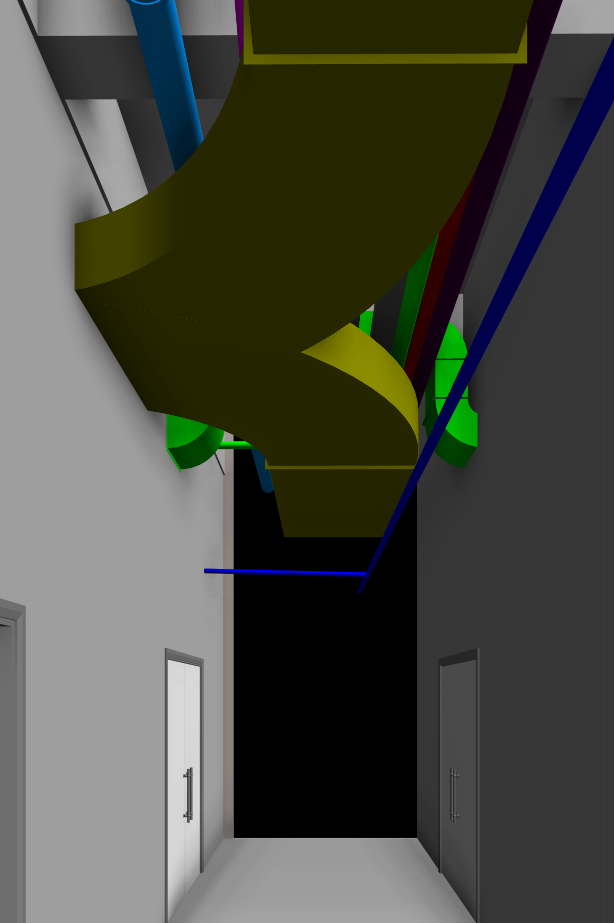

在BIM模型中進行各專業管線的排布，可以實時查看正在布置的管線與其他管線之間的間距是否滿足預先設計的要求，在排布完成之后還可進行一鍵式碰撞檢查，發現管線排布的軟碰撞和硬碰撞，硬碰撞主要是為了發現管線與管廊自身，或者管線與管線之間的碰撞，軟碰撞主要是為了檢查管線的間距等，在進行管線設計過程中，通過三維漫游模擬，驗證預留檢修空間以及人行道是否滿足運營階段的要求。

并不是所有的道路都設置綜合管廊，部分區域管廊會與外部直埋管道進行銜接，由于每一個接口處對管線的管徑需求不盡相同，且涉及大量的預留洞口，故在管廊內部管線排布設計過程中要考慮各預留孔的大小，并結合預留孔的定位優化管廊側壁的鋼筋排布，保證后期管廊出線與過路套管的銜接。除了預留洞口的定位，在管廊設計過程中確定關系布置后，還應進行管線橋架相關預埋件的定位設計，通過預埋件的設置避免后期管線布置過程中對于管廊主體結構的再次鉆孔開槽，同時也可以加快管廊內部管線以及橋架的安裝速度。

4.3基于BIM的市政管廊建造成本測算

在實施過程中，通過將BIM模型與材料采購單價、相關工藝對應的人工需求量等定額數據進行匹配，給管廊BIM模型添加建造成本屬性，可以一鍵獲得管廊生產和施工的預期成本以及成本結構組成，為管廊的設計以及施工提供成本的決策支持。在生產和施工過程中，通過管廊的信息的積累，記錄生產和施工過程相關的時間信息、成本信息、勞務需求信息等，以此信息為基礎，將生產和施工實際過程中發生的建造成本與預期成本進行對比，分析費用偏差發生的原因，為后期管廊的生產和施工管理提供決策數據支持。通過大量數據的積累也可以形成管廊生產施工成本的大數據庫。

4.4基于BIM的運營維護管理

在運營維護過程中，工作人員可通過模型查詢?nèi)我鈽?gòu)件的相關信息，包括管線的生產廠家、幾何參數、管理負責人以及保修聯系電話等，維護維修完成后并將相關維修信息同步到BIM模型當中，作為后期運維的管理數據，還可以在BIM模型中給每一個管線設置下一次檢修的時間計劃，臨近檢修時間時，系統將通知相應的管理人員對管廊內的相應設備管線進行更新維護，保障后期運營的順利實施。
