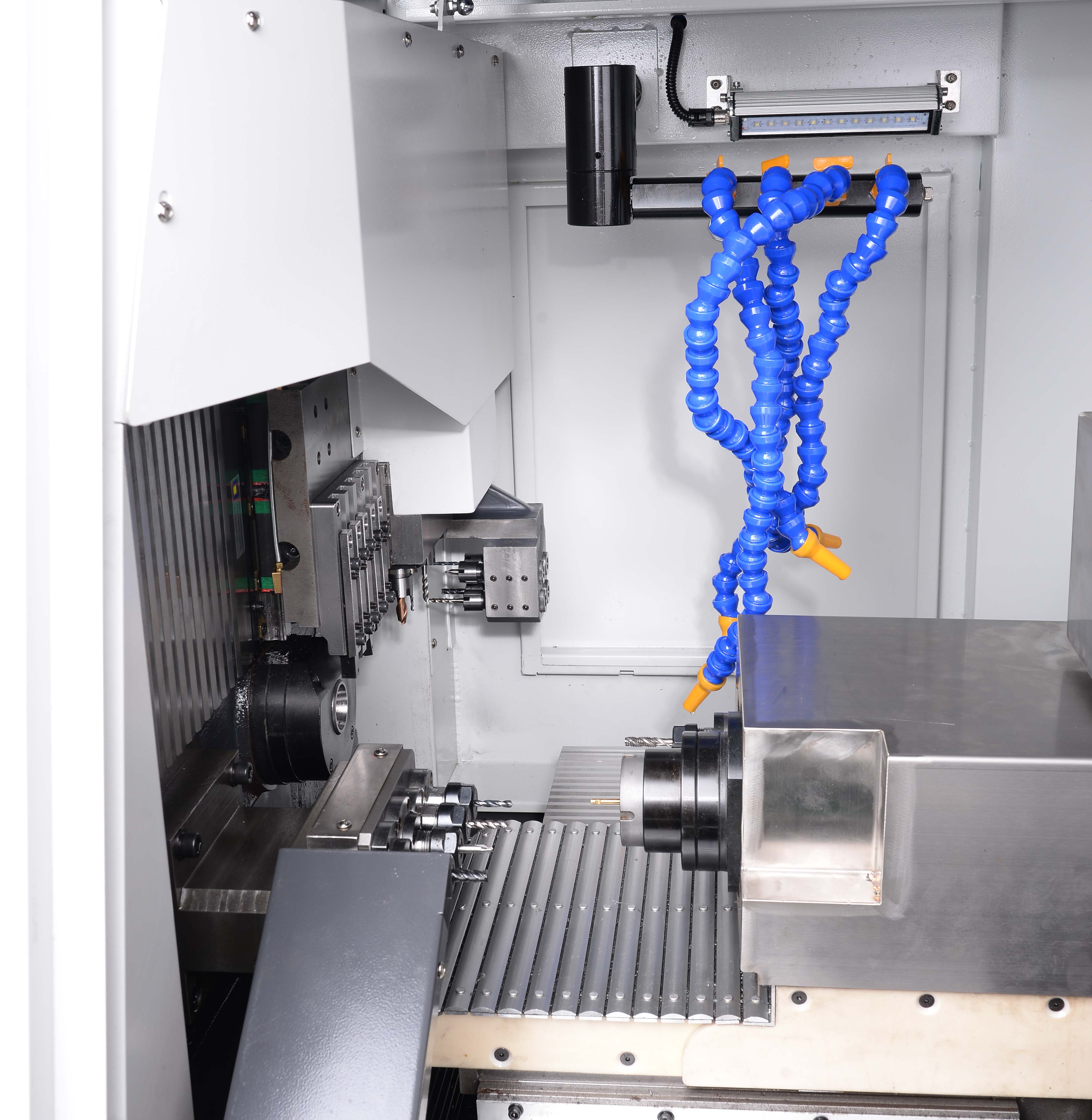

年中大促廠家供應高速精密走心式縱切車銑復合205雙主軸走心機數控車床
[走心機
雙主軸走心機
數控車床走心機
縱切數控車床
走心式縱切數控車床
走心機數控車床]
威海市走心機數控車床廠家
[走心機 雙主軸走心機 數控車床走心機 縱切數控車床 走心式縱切數控車床 走心機數控車床]
郵箱：
手機：
- 品牌： FIRSTCNC/博世特
- 型號： BST-205
- 售后服務： 整機保修一年
- 數控機床分類： 數控車床
- 主電機功率： 3.7KW
- 運動方式： 點位控制
- 加工尺寸范圍： 20
- 主軸轉速范圍： 200～8
- 刀具數量： 12
- 控制方式： 半閉環控制
- 控制系統： 新代
- 布局形式： 臥式
- 動力類型： 電動
- 用途： 金屬切削
- 適用行業： 通用
一、雙主軸走心機機床性能特點簡介
BST-205雙主軸數控車床走心機是瑞士走心式高速精密數控車銑復合中心，機床的排布采用兩軸控制排式刀架排布的結構，配備軸向鉆孔加工功能，配備側銑加工功能，配備副主軸及副主軸端面動力銑削單元，可自動車削加工圓柱面、圓弧、圓錐體、圓曲面、端面、鏜內孔、車削螺紋、鉆孔、剛性攻絲等工步；能適應側面的復合加工，如銑削多面體、銑槽、側面鉆孔及剛性攻絲等多項復合加工工序；還能對工件背面進行鉆孔、攻絲、銑槽等。年中大促廠家供應高速精密走心式縱切車銑復合205雙主軸走心機數控車床
二、雙主軸走心機基本配置
1、主軸及導套：采用聯動同步導套結構，保證導套與主軸同步旋轉，特別適合不銹鋼材料加工，同步導套軸承使用NSK/P4級角接觸球軸承，采用NSK進口主軸軸承潤滑脂潤滑，確保導套高剛性、高速、高精度。主軸采用國產電主軸，確保高轉速、高精度。
2、床身等鑄件：采用高強度灰鑄鐵HT300，經兩次時效處理、精密加工以確保機床的高精度和穩定性。
3、線性導軌：臺灣HWIW或臺灣PMI雙排列高精度直線導軌，P級（精密級），預壓緊，實現零間隙傳動。
4、滾珠絲桿：臺灣HWIW或臺灣PMI研磨級高精度滾珠絲桿，采用無間隙彈性聯軸器直聯，精度高、噪音小。
5、絲桿軸承：日本NSK或C&U或TPI高精度角接觸球軸承。
6、配備簡易接料裝置。
7、控制系統：臺灣新代系統200TB。
8、電主軸功率：3.7KW,副主軸功率：2.2KW.
9、主軸控制器：麥格米特/新代。
10、接觸器、電氣開關：臺灣正泰。
11、繼電器：歐姆龍。
12、氣動系統：電磁閥、氣缸為亞德客/SMC。
13、冷卻系統：大容積，可移出的冷卻箱，清潔方便；冷卻油管排布4條，每條有獨立控制閥，冷卻充分，可滿足各種工況。
14、切屑箱：大容積，可移出的切屑箱，方便清理。
15、潤滑系統：日本河谷強制潤滑系統，可定時定量對絲桿、導軌潤滑，確保絲桿和導軌潤滑充分，延長使用壽命。
16、防護：整體式全封閉防護罩，加工區與操作者完全隔離，以保證操作者安全。
17、刀架：排式刀架，可裝5把車刀，主要用于轉軸外圓加工、切斷、倒角、車螺紋等，排屑方便，加工效率高。
18、端面固定：4支，主要用于端面鉆孔、攻絲、鏜孔等。
19、端面動力：2支動力；
20、側銑動力頭：4支，軸承采用P4級高速精密成組角接觸主軸軸承，轉速4500r/min。
21、副主軸端面動力：2支動力刀、2支固定刀；
22、機床主軸同步旋轉具有C軸功能。
23、BST-205雙主軸數控車床走心機機床諸多關鍵部位均采用人工刮研保證其接觸面的接觸強度和幾何精度，進一步保證機床精度的穩定性。
三、雙主軸走心機技術參數
|
加工能力 | |||||||||||||
| 項目 | BST-205 | ||||||||||||
| 加工直徑 | Φ20mm | ||||||||||||
| 主軸行程（一次夾緊） | 240/260mm | ||||||||||||
| 鉆孔直徑（前端） | Φ10mm | ||||||||||||
| 攻絲直徑（前端） | M8 | ||||||||||||
| 銑加工直徑（徑向） | Φ10mm | ||||||||||||
| 切槽直徑（徑向） | Φ30mm | ||||||||||||
| 通用規格 | |||||||||||||
| 項目 | BST-205 | ||||||||||||
| 操作方向 | 左手操作 | ||||||||||||
| 設備尺寸 | | 2060×1230×1605（mm） | |||||||||||
| 中心高度 | 1050mm | ||||||||||||
| 重量 | 2500 kg | ||||||||||||
| 主軸規格 | |||||||||||||
| 項目 | 規格 | ||||||||||||
| 主軸轉速 | 200～8,000 rev/min | ||||||||||||
| 控制方式 | 內置主軸電機 | ||||||||||||
| 電機功率 | 3.7kW | ||||||||||||
| 分度能力 | Cs軸、0.001° | ||||||||||||
| 主軸通孔直徑 | Φ21mm | ||||||||||||
| 副軸規格 | |||||||||||||
| 項目 | 規格 | ||||||||||||
| 副軸轉速 | 200～8,000 rev/min | ||||||||||||
| 電機功率 | 2.2kW | ||||||||||||
| 夾持直徑 | Φ20mm | ||||||||||||
| 前端出料長度 | 80mm | ||||||||||||
| 副軸通孔直徑 | Φ21mm | ||||||||||||
| 徑向動力刀規格 | |||||||||||||
| 項目 | 規格 | ||||||||||||
| 轉速 | 200～4500 rev/min | ||||||||||||
| 電機功率 | 0.75kW | ||||||||||||
| 前端動力刀規格
背端動力刀規格
數量及規格 | |||||||||||||
| 項目 | 數量 | | |||||||||||
| 前端 | 前端加工刀 | 15 |
| ||||||||||
| 前端加工徑向動力刀 | 4 | 2-ER11/2-ER16 | |||||||||||
| 前端加工外圓刀 | 5 | □12 x 100 | |||||||||||
| 前端加工軸向動力刀 | 2 | ER16 | |||||||||||
| 前端加工正面刀 | 4 | | |||||||||||
| 背端 | 背端加工刀 | 8 |
| ||||||||||
| 背端加工正面刀 | 4 | ER16 | |||||||||||
| 背端加工軸向動力刀 | 2 | ER16 | |||||||||||
| 背端加工固定刀 | 2 | ER16 | |||||||||||
|
彈簧夾頭及導套規格 | |||||||||||||
| 項目 | 規格 | ||||||||||||
| 彈簧夾頭 | 主軸 | BS20主軸夾頭 | |||||||||||
| 副軸 | BS20副軸夾頭 | ||||||||||||
| 彈簧夾頭 | 導套 | BS20導套夾頭 | |||||||||||
| 切削油裝置 |
| ||||||||||||
| 項 目 | 規格 | ||||||||||||
| 油箱容量 | 260L | ||||||||||||
| 油泵功率 | 0.25kw | ||||||||||||
| 安全裝置 | 流量開關 | ||||||||||||
| 切削油種類 | 非水溶性 | ||||||||||||
| 潤滑油裝置 |
| ||||||||||||
| 項 目 | 規格 | ||||||||||||
| 供應部位 | 滾珠絲杠、導軌 | ||||||||||||
| 噴出量 | 5.5cc/30Min | ||||||||||||
| 潤滑油箱容量 | 1.8L | ||||||||||||
| 油泵功率 | 40w | ||||||||||||
| 安全裝置 | 液位檢測裝置 | ||||||||||||
| 潤滑油種類 | 粘度：ISO VG68 | ||||||||||||
