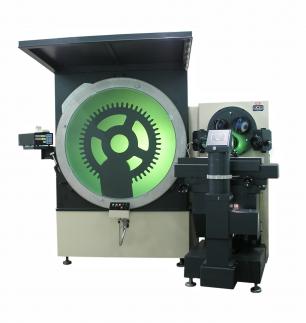

供應貴陽新天測量投影儀JT7A

供應貴陽新天測量投影儀JT7A

應用領域

投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量?jī)x器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床daoju等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

產品介紹

采用進口長壽命鹵鎢燈，滿足長時間使用投影儀的需求。

工作臺運動范圍大，承重能力強，適合大尺寸零件的測量。

投影屏面積大，對各種大尺寸復雜零件做比較測量時，能一次完全顯示，測量效率高。

高精度物鏡zhuanpan，變換倍率方便，定位準確。

工作臺能偏擺±15°，便于測量帶螺旋角零件。

采用的光柵傳感器和數據處理系統，誤差小， 效率高。

JT7A帶數顯箱，能方便的進行數字顯示，具有數據處理功能。

JT7B配計算機、二坐標測量軟件，手持操縱控制盒，可實現電動控制測量。

JT7E采用進口金屬光柵，帶CNC自動控制，可實現全自動控制測量和數據處理。

技術參數

投影屏

投影屏尺寸:    φ1200mm

投影屏旋轉范圍:  0°～360°

旋轉角度顯示當量: 1°

旋轉角度準確度:1′

工作臺

物鏡

物鏡光軸

離臺面距離：255mm

離臺面最小距離：55mm

頂針架

夾持直徑：φ300mm

夾持長度：450mm

照明光源

透射照明鹵鎢燈:24V250W

反射照明白熾燈:16V150W

環境要求

室溫20℃±3℃，相對濕度40%－70％RH

額定電壓

AC   220V      50Hz

儀器外形尺寸:長 3500×寬 2320×高 2250

儀器質量：4000kg
