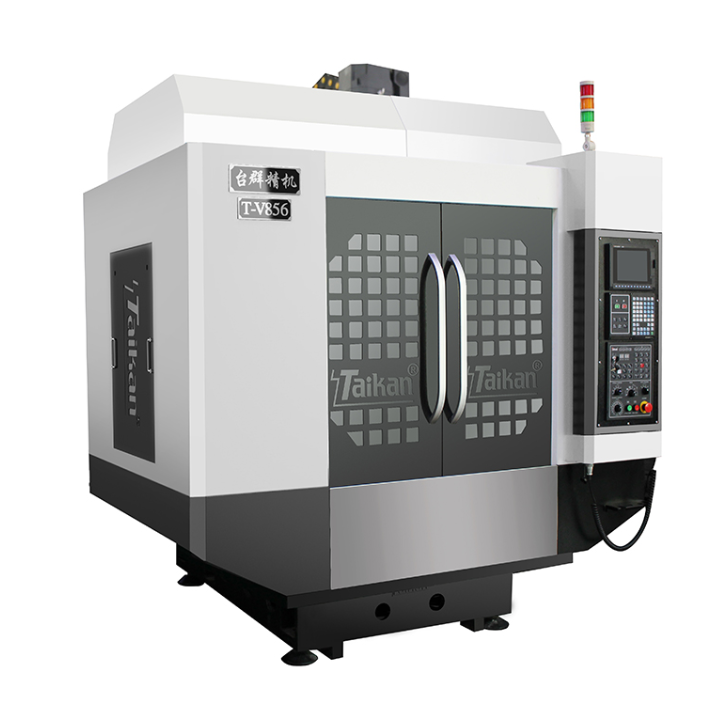

加工中心三線軌加工中心 T-V856 可分期

*T-V856

*工作尺寸: 900×500

*X、Y、Z主軸行程：800*500*600

*工作臺T型槽數-尺寸: 5-18*100

*主軸鼻端至工作臺距離: 140-740

*主軸中心到機身端面距離: 550

*X、Y、Z軸快速進給（mm/min）：48000

*主軸轉速：50-10000rpm

*主軸錐度：BT-40

*主軸功率（KW）：7.5

*三軸電機功率（KW）：2.0/2.0/3.0

*切削速率（mm/min）：1-10000

*重量: 8

*長度: 300

*直徑(滿刀/鄰空刀)mm: 75/150

*水箱容量(L): 200

*氣壓需求(kg/c㎡):6

*總耗電功率: 15

*定位精度: ±0.008

*重復精度: ±0.003

*負重:450

*機械重量：5500

*機械占地尺寸（長*寬*高）（mm):2750*2200*2900

*伺服刀庫(把):  24

機床主要特點

   1．本機臺床身、主軸箱等關健零部件均采用HT-250鑄件，組織穩定，保持質量。鑄件經過有限元素分析法計算機計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性。鑄件結構采用一體成型技術，箱體結構，加工上采用大型五面體加工機，一次裝夾加工完成，機床具有高剛性、高強度，幾何形位精度。并能保證機床長期的穩定性和高精度。

   2．底座寬闊，結構堅固，確保加工時之重負荷能力。

   3．主軸的加減速時間,傳送的加速度,轉換。不斷縮短非加工時間是提高切削效率的最關鍵因素。通過提高主要機構的速度。在總體上縮短了加工時間。

  4．隔絕熱源的主軸設計,降低熱變位,主軸轉速10000RPM。

 5．主軸高速運轉可搭配主軸油溫控制系統,可有效的使主軸達到恒溫的效果,有效的控制主軸熱變位,確保主軸的高速高精度。

6．三軸重復定位精度+0.003mm。

7．三軸均采用滾珠線軌，接觸面積大能承受較大的載荷，承載能力強。

8．切削液容量大，可迅速將切削熱排出。水箱設計上采用雙箱式，并置于機臺內側，節省空間。

9．全行程運動精度皆經過鐳射校正補償,確保機臺之精度與校準結果。

10．機臺設計簡潔,節省占地空間,使有限的空間獲得的運用

11．為確保整機質量，主要外購零部件均采用*廠家產品：

     主軸軸承：日本NSK

     滾珠線軌：臺灣上銀/銀泰

     滾珠絲桿：臺灣上銀科技/銀泰

     控制系統：日本發那科OI-MF

     主軸電機，伺服電機： 日本發那科

加工中心T-V856主要零部件使用品牌：
