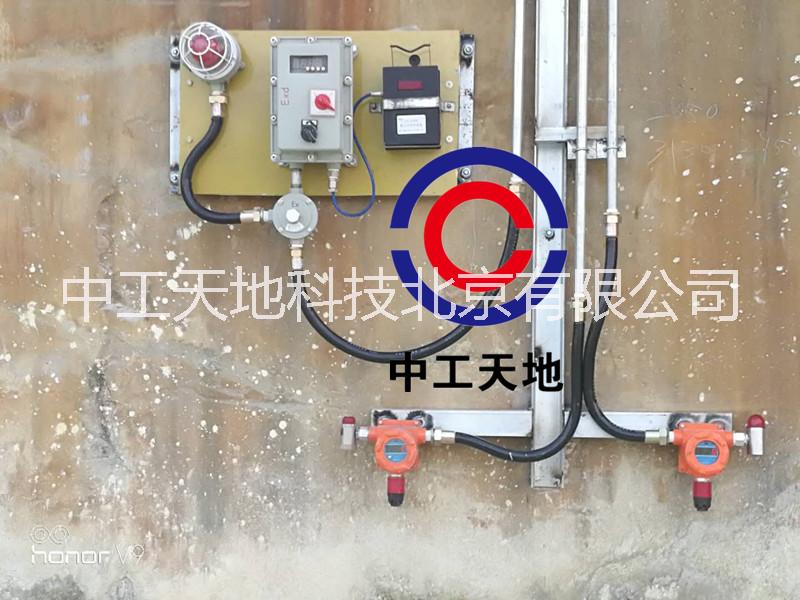

在線式粉塵濃度監測系統 LBT-FM 由 粉塵濃度傳感器 GCG1000、防爆報警器、防爆控制箱（含轉換模塊）組成，實現工作車間的粉塵  濃度在線檢測，實時報警，企業可實時掌握車間內的粉塵濃度。系統  預留 4-20MA 輸出，可以接 PLC 系統，可連接 LED 顯示屏，將儀器監測的數據實時傳輸?shù)斤@示屏上。

1. 粉塵濃度傳感器

1.1 粉塵濃度傳感器用途

采用光散射原理直接測量總粉塵濃度，測定數據就地顯示，同時輸出與安全監測監控系統相適應的頻率、RS485(二種信號任選一種)，供監測系統處理，是固定安裝在作業場所的監測儀器。此傳感器可與安全監控系統聯網使用，也可單獨接電源使用。該傳感器由采樣頭、檢測裝置、單片機系統及抽氣系統組成。適用于礦山、水泥廠、電廠、煤礦、建筑工地、科研院所等粉塵作業場所中現場連續監測其大氣中的總粉塵濃度。能準確、及時地反映粉塵作業場所中粉塵的污染狀況。

1.2 粉塵濃度傳感器技術特點

1) 額定工作電流小，大大減輕了現場總電源的負擔；

2) 輸入電壓范圍寬，儀器在輸入電壓 12Ｖ～24ＶＤＣ(本安電源)的范圍內均能正常工作；

3）可直讀空氣中粉塵顆粒物質量濃度；

4) 吸收消化了國內外的測塵技術，利用光散射原理對粉塵進行檢測，由微處理器對檢測數據進行運算直接顯示粉塵質量濃度并轉換成數據信號輸出；

5) 采用紅外遙控調校傳感器各參數，實現不開蓋調節使調校更加簡單；

6）即時準確了解現場的粉塵濃度，還有 200-1000HZ 或者 RS485 信號，或者可實現 0-5V，4-20MA 電流的輸出，檢測粉塵濃度趨勢變化，實現遠距離傳輸，還可以與各種標準的 200-1000HZ 輸入的二次儀表連接。

1.3 粉塵濃度傳感器主要技術參數

(1) 測定原理：光散射原理；

(2) 測定對象：含有瓦斯或煤塵危險的煤礦井下或其它粉塵作業場所的粉塵質量濃度；

(3)測量誤差：≤±10%；

(4)總粉塵濃度測量范圍：0mg/m?~ 1000 mg/m?（可定制 1ug/m3-50000ug/m3)；

(5) 顯示方式：四位 LED 數碼管；

(6) 信號輸出：(200 - 1000)HZ 頻率信號，RS485 接口任選一種；

(7) 工作電壓：12-24VDC(本安) 工作電流：≤56mA；

(8) 采樣流量：2L/min；

(9)外形尺寸：270x145x73mm

(10) 重量：1.6kg

(11) 防爆形式：礦用本質安全型，防爆標志：ExibI，提供防爆證

(12) 使用環境：

? 溫度：0- 40℃

? 相對濕度：≤95%；

? 大氣壓：80 kPa - 110kPa；

? 含有瓦斯或煤塵危險的煤礦井下或其它粉塵作業場所。

2. 防爆聲光報警器

報警器可實現現場聲光報警功能。

產品特性

轉燈 轉燈傳動部分采用的渦輪結構，低噪音，無死點。轉燈部件轉速為 80-150 次/分鐘。

燈泡采用白熾燈泡，照度>800Lx，使用壽命>1000 小時。聲音強度：≥50dB

進線口規格：G3/4”

電纜規格：Φ10mm~Φ14mm

供電電壓：DC24v 工作電流 300ma 該產品防水、防塵、防爆。
