SPIDER高強度鋼絞線螺旋網片

SPIDER柔性防護系統特點：

系統說明：SPIDER柔性防護系統采用預應力鋼筋錨桿和錨墊板將SPIDER高強度鋼絞線螺旋網片和高強度格柵網張緊固定覆蓋于邊坡上，適用于土質邊坡或巖石邊坡整體穩定加固。

SPIDER高強度鋼絞線螺旋網片和高強度格柵網均采用鏈?zhǔn)骄幙棧摻z強度不小于1770MPa，防腐鍍層為鋅鋁合金，鋅層重量不小于150/mg，使用壽命50年以上。

SPIDER-S3高強度鋼絞線螺旋網片技術參數：

破斷拉力：195~220 kN/m

網孔形狀：菱形

內切圓直徑：250（+/-5%）

網孔尺寸：292 x 500 mm (+/- 5%)

網面平整厚度：16mm（+/- 2mm）

編網端頭鎖死：端頭打結回纏2圈鎖死

鋼絲直徑：3.0mm

單絲強度：不低于1770N/mm2

鋼絞線直徑：6.5mm

鋼絞線結構：1 x 3

防腐處理：Supercoating先鍍鋅后拔防腐工藝，滿足50年以上防腐要求。

鍍層成分：鋅鋁合金（鋁含量大于5%）

鋅層重量：不少于150g/m2

適用范圍：土質邊坡和巖質邊坡整體穩定加固、各類孤石危巖加固、也可結合深層錨固措施進行滑移治理。

設計參數及材料配置：

防護區域：一般應向既有或潛在破壞區外延伸至少2m以外；

錨桿間距：2×2m，梅花形分布；

錨桿長度L：8m/3m；

錨桿直徑D：Ф25；

錨桿傾角：15～30°，一般宜近于垂直坡面，當格柵有懸空時，宜使錨桿與張緊后的格柵網表面近于垂直；

錨桿孔：干鉆，直徑110mm；

格柵網：需用材料面積=1.1×擬防護面積，就近取為整張數格柵網的面積，現場可根據需要進行縱向分割；

縫合繩或鋼絲繩：網塊間的縱向接長采用與格柵網編制用同型號鋼絲加工的波紋縫合絲綁扎或直接縫合，網塊間的橫向連接采用Ф8熱鍍鋅鋼絲繩或與格柵網編制用同型號鋼絲，長度約為縫合路徑直線長度1.2倍；

輔助措施：局部危險凸起體或孤石的包裹，捆綁或加固，排水系統，具特殊價值樹木的保護，局部凹坑的回填或嵌補，需繞避的坡面結構物，綠化或植樹等。

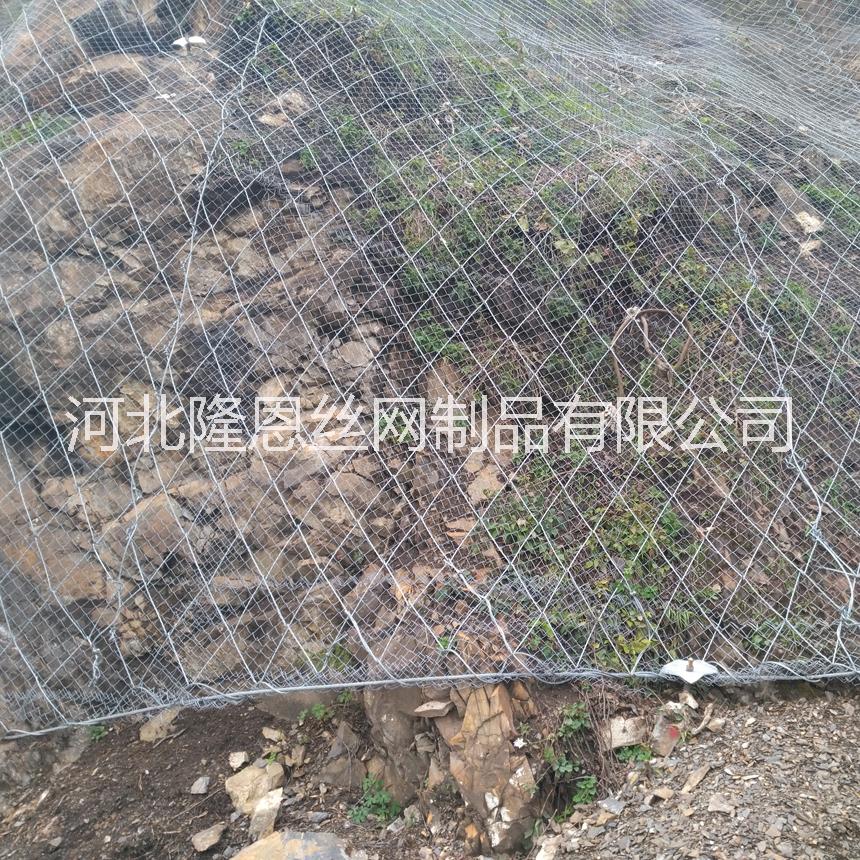

SPIDER-S3高強度鋼絞線螺旋網（圖一）

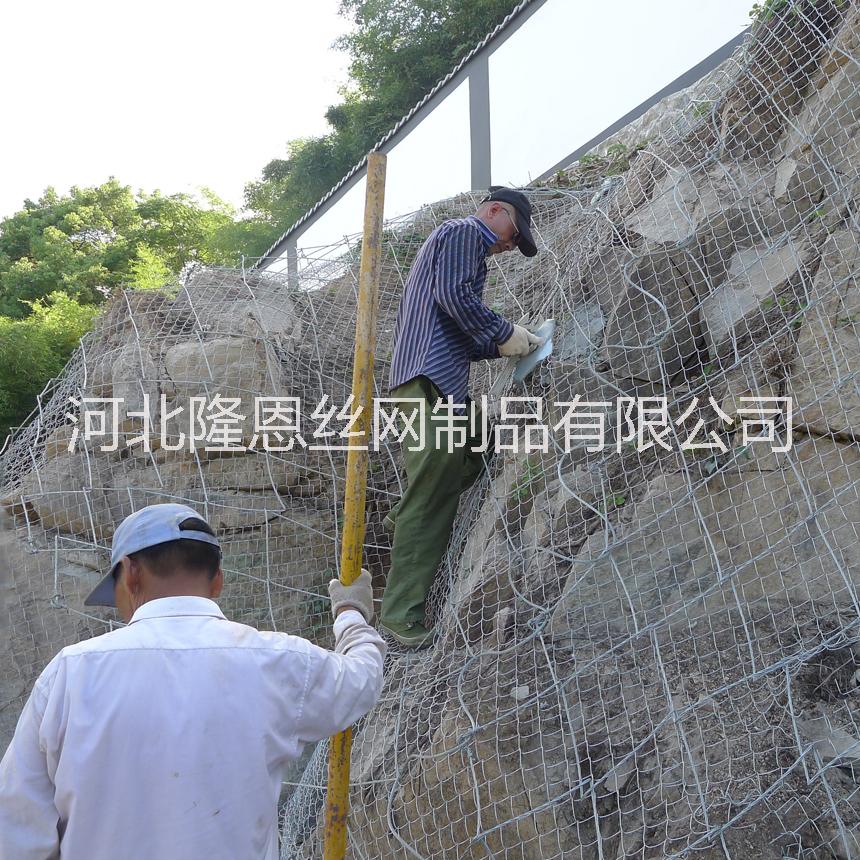

SPIDER-S3高強度鋼絞線螺旋網（圖二）
