高精度大功率晶閘管綜合測試儀

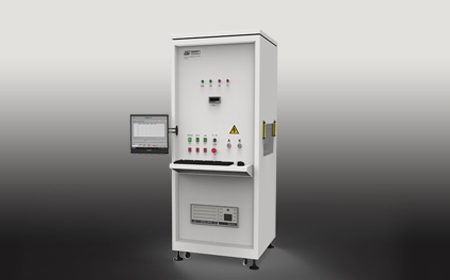

DBC-226高精度大功率晶閘管綜合測試儀

系統概述

晶閘管綜合參數測試系統，是大功率晶閘管測試的重要檢測設備，該設備具

有如下特點：

1. 該測試系統是一套綜合的測試系統，綜合測試參數多，技術難度大。

2. 該測試系統是一套高壓大電流的測試設備，對設備的電氣性能要求高。

3. 該系統是一套動態和靜態參數的集成測試系統，因此該設備的結構設計難度大。

4. 該系統的測試控制完全采用自動控制，測試可按測試員設定的程序進行自動測試。

5. 該系統采用計算機記錄測試結果，并可將測試結果轉化為 Excel 文件進行處理。

6. 該測試系統是晶閘管出廠檢驗測試中不可缺少的測試設備。該套測試設備主要測試晶閘管。

測試參數；

1) 門極觸發參數測試單元

2) 維持電流測試單元

3) 擎住電流測試單元

4) 阻斷參數測試單元

5) 通態壓降參數測試單元

6) 電壓上升率參數測試單元

7) 關斷時間參數測試單元

8) 恢復電荷參數測試單元

技術條件

環境溫度：15～40℃

相對濕度：下圖給出了該測試臺濕度與額定電壓的關系，請按照以下條件使

用。（注：存放濕度不大于 80%。）

大氣壓力： 86Kpa～ 106Kpa

電網電壓： AC220V±10%無嚴重諧波

電網頻率： 50Hz±1Hz

測試范圍

1. 門極參數測試：VGT、IGT

2. 維持電流測試：IH

3. 擎住電流測試：IL

4. 阻斷參數測試：VD、VR 、ID、IR

5. 壓降參數測試：VTM、ITM 、Vr、Ir、Vf、If、

6. 電壓上升率參數測試：dv/dt

7. 關斷時間參數測試：Tq

8.恢復電荷參數測試：Qrr、Irr、Trr
