      除氧器是電站鍋爐、工業鍋爐系統中常備的設備，其主要功能是降鍋爐供水中的含氧量，使

之達到標準要求，以使鍋爐、汽輪機組及整個系統的金屬部件在高溫下不發生過度的氧化腐蝕。

而熱力除氧器是目前常用的鍋爐除氧設備。
      旋膜除氧器是熱力除氧器的一種，它是在原膜式除氧器的基礎上研究、制造而成的，該除氧器

現有四個系列、多種規格、型號，處理量從10t/h到1100t/h不等。
      各國對熱力除氧器研究和追求的指標主要是淋水密度（亦稱重度流速）、使溫度及溶氧的濃度

差。旋膜除 氧器的效率遠遠高于其它型式除氧器。

旋膜除氧器的傳熱、傳質方式與已有的液柱式、霧化式和泡沸式不同，它是將射流、旋轉膜和懸

掛式泡沸三種傳熱、傳質方式縮化為一體。
射流、旋膜和懸掛式泡沸三種傳熱、傳質方式源于石化系統的、降膜和泡沸傳熱傳質方式。

不同的是：將冷凝擴散管取消，利用噴嘴的射流改為飛行冷凝，它具有很大的吸熱功能，而

且具有很大的解析能力；將自然降膜改為強力降膜，增加液膜的新度，并形成液膜沿管壁旋轉而

卷吸大量蒸汽，增強了傳熱、傳質功能；將相向泡沸改為懸掛式泡沸。使層中蒸汽流速高時泛點

（飛濺），并始終保持汽（氣）體通道；總之，將獨立的三種傳熱傳質方式縮化為一體，在一個

單元的部件內完成。
旋膜除氧器技術優點
1 除氧效率高，給水合格率高。（高壓5цɡ/L，低壓10цɡ/L）
2 除氧空間的富裕量使除氧器能夠大幅度的負荷運行（通常超出值在額定出力的50%）
3 因其換熱效率高，可低溫進水運行。
4 熱損失大大減少，排汽量控制在0.3%以下
5 運行穩定，無震動。當負荷突變50%，補水突變20%時，除氧器仍不震動，可長時間運行。
6 適應性強：
7 適應入口溶氧量高（大氣式10000μg/L，高壓式2000μg/L）
8 適應入口水溫低 （大氣式15℃，高壓式60℃）
9 適應壓力變化大 （大氣式0.02—0.05Mpa,高壓式0.002—0.85Mpa）
10 適應補水率大 （大氣式，高壓式45%）

一級除氧組件
一級除氧組件由筒體、隔板、旋膜管、雙流連通管、水入口混管組焊為一體，并分為水室和

水膜裙室。隔板是用來將一次除氧組件與水膜裙室隔開。水入口混管是將各類給水(含補給水)

經混合后送入水室供除氧用，混管的特點是利用原理將不同壓力、溫度、流量的水平

穩混合，順利進入。
旋膜管是用無縫鋼管，并在上面鉆射流孔、泡沸孔制成。它是傳熱、傳質的主要部件。
雙流連通管亦是由無縫鋼管制成，即化工設備上的自然降膜管，它的主要作用是導回汽水分

離器內分離下來的積水和旋膜管帶上來的積水，并排出除氧塔上部的不凝氣（汽）體，同時

在管內使兩種介質進行換熱。
?水膜裙室相當于除氧的霧化區，它是旋轉膜作用的終程。水膜裙即傳熱傳質面積，每個起

膜管的水膜裙可用面積由試驗測定。由于水膜裙室內的溫度已近運行壓力下的飽和溫度

，故水中氧的解析能全部或接近于全部完成。實測結果說明，水膜裙的形態及水膜裙室的容

積對除氧效果有直接影響。
二級除氧組件
二級除氧組件由篦組和填料組兩大部件組成。
?篦組是由角鋼經切割成條和框架組成。篦條等距焊在框架上，框架為分塊、可拆卸式。篦組

的主要作用是將一級除氧后的水進行二次分配。
?填料組是用網波填料和框架組成?？蚣芤酁榉謮K、可拆卸式。網波填料亦稱液汽網。它是用

0.1×0.4毫米的扁不銹鋼絲編制成網帶，具有Ω型孔眼（如圖所示）除氧器依據需要選用的表

面積為250m2/m3，其填料層為兩層。
?為固定二次除氧組件，其下部設有托架，上部設有可卸式固定壓件。
其他部件

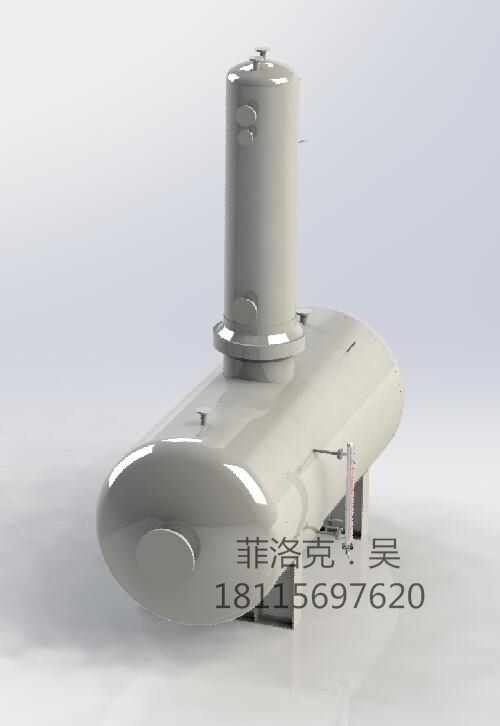

旋膜除氧塔上部裝設汽水分離器、下部裝設四根加熱蒸汽導管和一根落水管（出水管）（

注：小型的一般選用上下各一根大接管、法蘭式連接）。
?汽水分離器由托架、排汽管和填料組成。選用網波填料作為分離填料。為簡化設備將汽水分

離器與除氧塔頂部人孔組焊為一體。檢修時只要將人孔蓋連同汽水分離器一起取下即可。
?四根蒸汽導管均布于除氧塔的下封頭，落水管設于中心，與水箱上部相應管口對接。制造時

要求配裝。這五根管是現場安裝時主要對接口，它們也兼作除氧塔的支腿。
?除氧塔外壁上的四根支腿，主要作為安裝時吊裝對接口用，與水箱上的支腿用方法蘭連接。

安裝后，要將連接螺栓松開約2毫米。

 產品說明書、檢測報告、保修卡、質保說明書，全套資料隨貨送達。

1.鞍座基礎墊板安裝
①、兩個鞍座一個為固定鞍座，一個為滑動鞍座，其中滑動鞍座的滑動面之間用圓鋼（40）作滑動支撐件（小型設備也可不用滾杠）。
②、鞍座基礎墊板按JB/T4712-92《鞍式支座》附錄C制造，地腳螺栓的安裝及二次灌漿，按設計部門的設計進行。
③、將16根滾杠分兩組（每組8根）均勻安放在滑動鞍座的基礎墊板上并找正，達到固定基礎墊板平面和滑動端滾杠位于同一水平面上，同時靠基礎墊板邊沿的滾杠應距墊板邊沿50mm。
2.水箱安裝
①、吊起水箱，將水箱的兩個鞍座上孔眼（注意滑動端為長孔）與兩端基礎墊板上螺栓對準，安放并找正，達到水箱水平（斜度<0.2‰）鞍座縱向
中心線和基礎墊板中心線重合。
②、擰上固定端鞍座地腳螺栓的螺母，擰上滑動端鞍座地腳螺栓的螺母。
3.除氧塔安裝
①、水箱上部法蘭上安放適當?shù)拿芊鈮|片，與除氧塔下部法蘭連接。
②、安裝結束后進行一次校正，達到水箱水平，斜度小于0.2‰，除氧塔垂直，垂直度小于1‰。
4.水壓測試
①、水壓試驗應在除氧塔內部及連接管路清洗后和保溫前進行，試驗壓力按圖紙要求。
②、連接好水壓試驗用的加壓泵和加壓管路，在便于監視水壓試驗壓力的加壓管路上安裝；兩個壓力表。其量程式應相同，大量程宜為試驗壓力的2倍，并檢驗合格。
③、水壓試驗用介質應為除鹽水或經過過濾的水，水溫為5—50℃，水要充滿水箱及除氧頭。
④、開啟除氧塔頂部排向大氣的排氣門，關閉其余所有連接安置上的閥門或加裝臨時堵頭板并作記錄。卸下所裝的安全閥，加裝堵頭板，開始試驗。
⑤、用水泵向除氧塔內充水，直至排氣門溢流并排盡除氧器內的空氣，然后關閉排氣門。
⑥、用加壓泵或試驗泵緩慢升壓，并隨時對照兩只壓力表的指示值應完全相同。當壓力升到規定的試驗壓力時，保持壓力不變30分鐘，對所有焊縫和連接部分進行檢查，然后將壓力降到設計壓力，同樣保持該壓力30分鐘不變，并作檢查。
⑦、在試驗過程中如發現滲漏，應修補后重新進行試驗；水壓試驗過程和結果應詳細記錄，同時應由技術負責人和檢驗人簽字存檔。
⑧、結尾，開啟排氣門和排水門，對照記錄拆除管道上所有加裝的臨時堵板。
⑨、在排水過程中，可對照玻璃水位計，校準遙測水位計。
⑩、安全閥在試驗結束后裝回原位。
